5050: Двигатель - Система охлаждения - Радиатор - Расширительный бак

(2010 - 2012 | A28NER, A28NET) | Для 9-5 (650) (2010)

100%

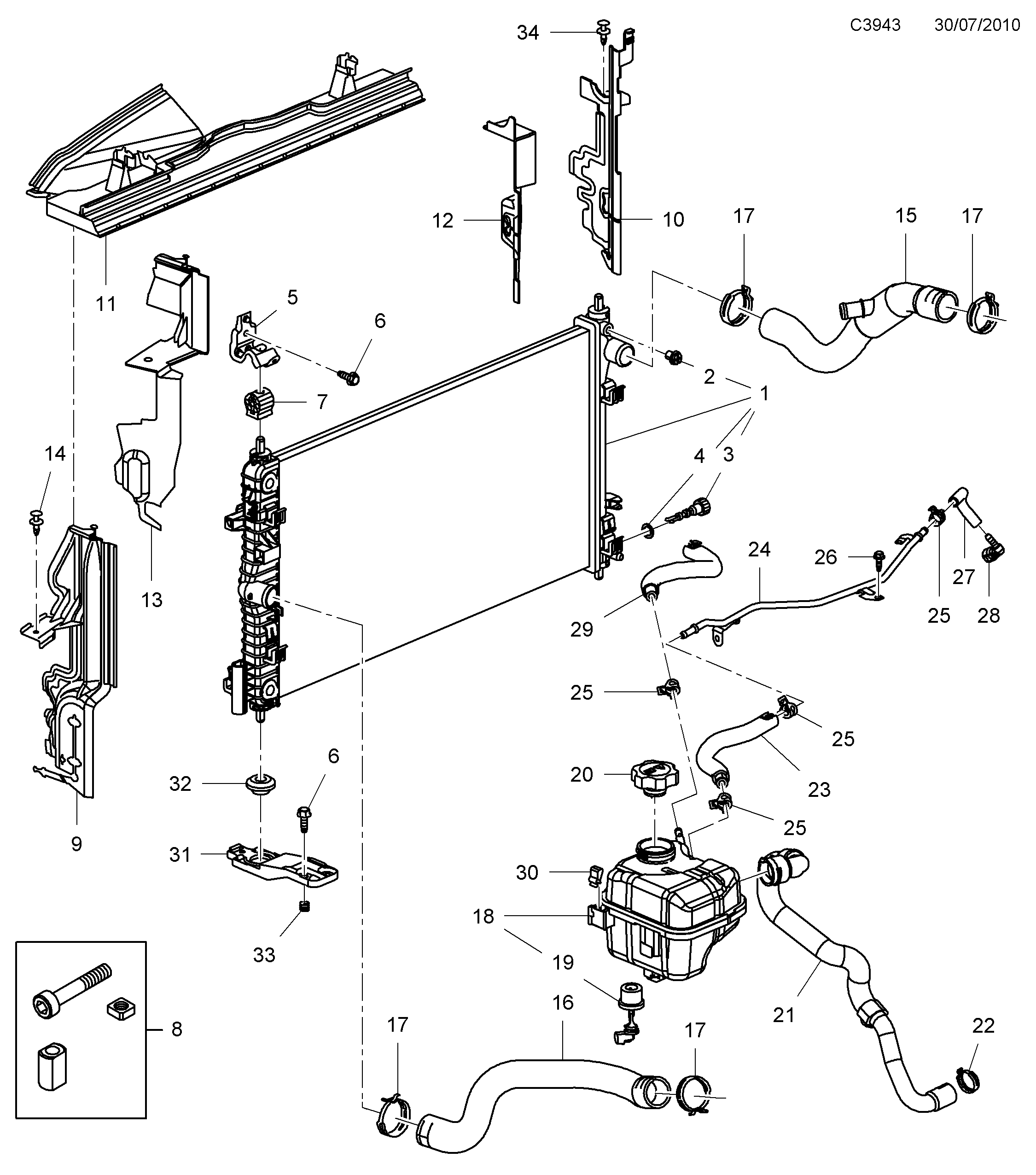

Schéma technique Saab 9-5 (650) 2010 - Section 5050 : Система охлаждения

(N°5010)

Секция 5050

(N°5100)

Поз.	Номер	Описание	Применимость	Кол-во
1	13 241 722 Радиатор 2010-2010 • A28NET, A28NER	Радиатор	2010-2010 A28NET, A28NER	1
2	93 188 651 Резьбовая пробка сливного отверстия A28NER, A28NET	Резьбовая пробка сливного отверстия	A28NER, A28NET	1
3	13 241 754 Сливной кран A28NER, A28NET	Сливной кран	A28NER, A28NET	1
4	13 280 295 Шайба A28NER, A28NET	Шайба	A28NER, A28NET	1
5	13 239 137 Опорный кронштейн 2010-2010 • A28NET, A28NER • Верхний	Опорный кронштейн	2010-2010 A28NET, A28NER Верхний	2
6	11 588 723 Винт A28NER, A28NET • M8X25	Винт	A28NER, A28NET M8X25	4
7	13 306 606 Буффер A28NER, A28NET • Верхний	Буффер	A28NER, A28NET Верхний	2
8	13 282 869 Болт A28NER, A28NET • Комплект	Болт	A28NER, A28NET Комплект	1
9	13 317 910 Направляющая воздуха 2010-2010 • A28NER, A28NET • Радиатор Сторона	Направляющая воздуха	2010-2010 A28NER, A28NET Радиатор Сторона	1
10	13 266 369 Волногаситель 2010-2010 • A28NER, A28NET • Сторона Верхний	Волногаситель	2010-2010 A28NER, A28NET Сторона Верхний	1
11	13 317 908 Направляющая воздуха A28NER, A28NET • Радиатор Верхний Исключая адаптивный...	Направляющая воздуха	A28NER, A28NET Радиатор Верхний Исключая адаптивный...	1
12	13 306 745 Направляющая воздуха 2010-2010 • A28NER, A28NET • RH \| Сторона Верхний	Направляющая воздуха	2010-2010 A28NER, A28NET RH \| Сторона Верхний	1
13	13 306 900 Направляющая воздуха A28NER, A28NET • LH \| Сторона Верхний	Направляющая воздуха	A28NER, A28NET LH \| Сторона Верхний	1
14	11 589 290 Расширяющаяся заклепка A28NER, A28NET • Радиатор Волногаситель	Расширяющаяся заклепка	A28NER, A28NET Радиатор Волногаситель	2
15	13 315 206 Шланг 2010-2010 • A28NET, A28NER • Впускной	Шланг	2010-2010 A28NET, A28NER Впускной	1
16	13 220 127 Шланг 2010-2010 • A28NET, A28NER • Выпуск	Шланг	2010-2010 A28NET, A28NER Выпуск	1
17	13 162 312 Зажим шланга A28NER, A28NET	Зажим шланга	A28NER, A28NET	4
18	13 315 695 Расширительный бак A28NER, A28NET	Расширительный бак	A28NER, A28NET	1
19	13 271 444 Узел управления A28NER, A28NET	Узел управления	A28NER, A28NET	1
20	13 502 353 Головка A28NER, A28NET	Головка	A28NER, A28NET	1
21	13 239 140 Шланг 2010-2010 • A28NET, A28NER • Напорный бачок к двигателю	Шланг	2010-2010 A28NET, A28NER Напорный бачок к двигателю	1
22	13 283 239 Зажим шланга A28NER, A28NET	Зажим шланга	A28NER, A28NET	1
23	13 220 153 Шланг 2010-2010 • A28NET, A28NER • Удаление газов	Шланг	2010-2010 A28NET, A28NER Удаление газов	1
24	55 564 183 Труба A28NER, A28NET • Удаление газов	Труба	A28NER, A28NET Удаление газов	1
25	90 530 642 Зажим шланга A28NER, A28NET • Ø14MM \| Обратный шланг...	Зажим шланга	A28NER, A28NET Ø14MM \| Обратный шланг...	1
26	11 588 712 Винт A28NER, A28NET • M6X20 \| Труба Удаление...	Винт	A28NER, A28NET M6X20 \| Труба Удаление...	3
27	55 571 704 Шланг A28NER, A28NET • Удаление газов	Шланг	A28NER, A28NET Удаление газов	1
28	55 571 705 Соединительная деталь A28NER, A28NET • Удаление газов	Соединительная деталь	A28NER, A28NET Удаление газов	1
29	13 310 060 Шланг 2010-2010 • A28NER, A28NET • Турбокомпрессор Возврат	Шланг	2010-2010 A28NER, A28NET Турбокомпрессор Возврат	1
30	13 284 504 Зажим A28NER, A28NET	Зажим	A28NER, A28NET	1
31	13 337 769 Крепление A28NER, A28NET • Нижний	Крепление	A28NER, A28NET Нижний	2
32	13 304 695 Буффер A28NER, A28NET • Нижний	Буффер	A28NER, A28NET Нижний	2
33	11 087 031 Резьбовая вставка A28NER, A28NET • Нижний	Резьбовая вставка	A28NER, A28NET Нижний	2
34	11 589 290 Расширяющаяся заклепка A28NER, A28NET	Расширяющаяся заклепка	A28NER, A28NET	X
