Question 1

Где найти схему деталировки для Корпус двигателя на моем Saab 9-5 (650) 2010?

Accepted Answer

Найдите на Saabiste.net полную и официальную интерактивную техническую схему для Корпус двигателя на Saab 9-5 (650) 2010. Все компоненты детализированы с их оригинальными OEM-артикулами Saab.

Question 2

Как определить конкретную деталь Saab в разделе Корпус двигателя?

Accepted Answer

Каждая деталь на интерактивной схеме имеет пронумерованный маркер, связанный с нашей таблицей деталей. Вы можете нажать на визуальный маркер, чтобы мгновенно выделить соответствующую строку с оригинальным номером, количеством и ограничениями по шасси.

Question 3

Как скопировать или использовать артикул детали из раздела Корпус двигателя?

Accepted Answer

Просто нажмите на моноширинный артикул в таблице. Saabiste мгновенно скопирует оригинальный номер детали OEM в ваш буфер обмена для удобства поиска у поставщиков запчастей Saab.

Question 4

Что означает пометка NLS в каталоге Saab 9-5 (650)?

Accepted Answer

NLS означает «No Longer Serviced» (больше не поставляется). Для этих снятых с производства оригинальных деталей в разделе Корпус двигателя Saabiste по возможности указывает официальный номер замены, рекомендованный производителем.

Question 5

Подходят ли детали из этого раздела Корпус двигателя для леворульного (LHD) или праворульного (RHD) управления?

Accepted Answer

Совместимость с рулевым управлением указана в колонке ограничений таблицы деталей. Вы также можете использовать глобальные фильтры EPC, чтобы скрыть варианты деталей, несовместимые с типом рулевого управления (LHD/RHD) вашего Saab.

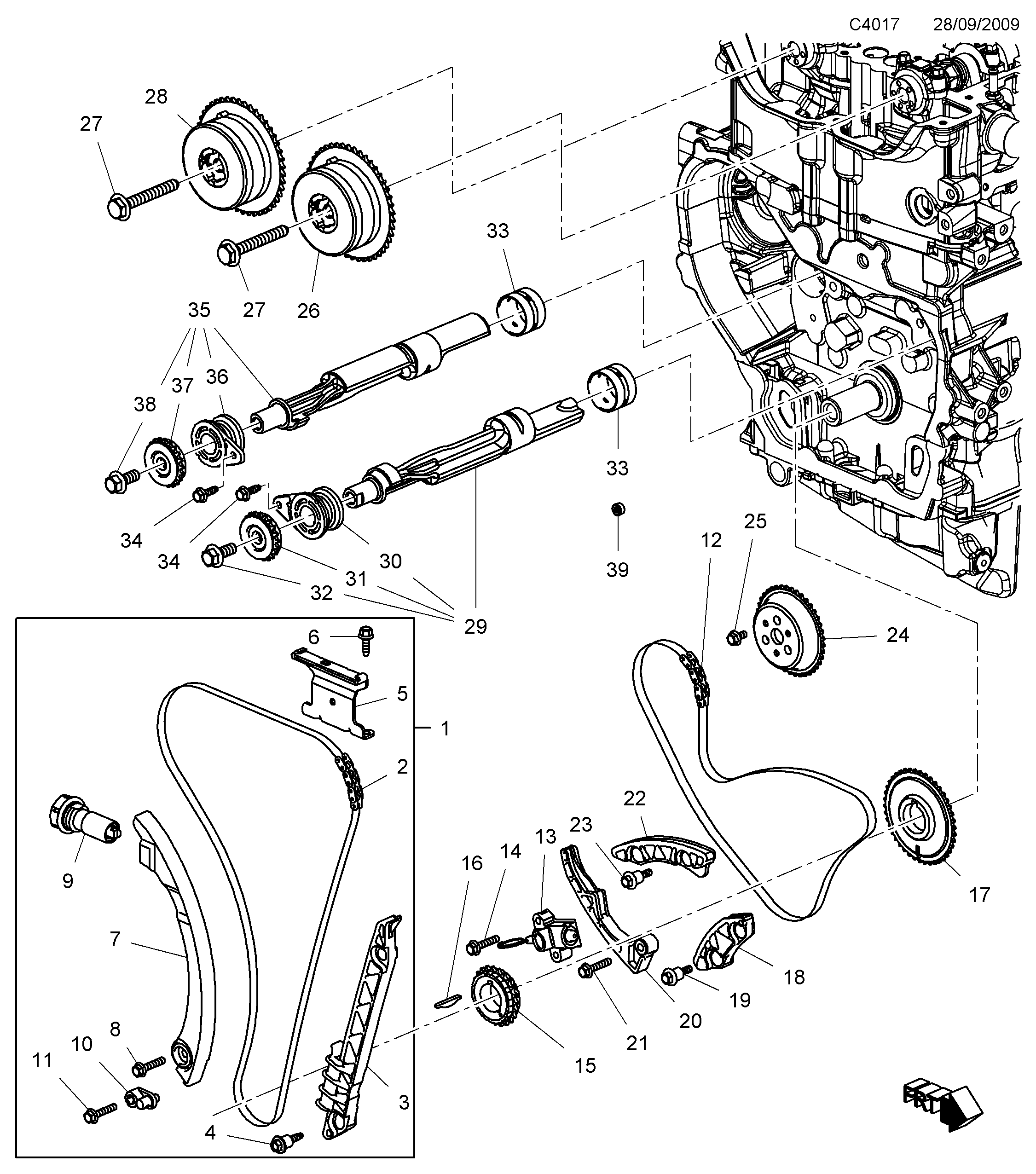

Поз.	Номер	Описание	Применимость	Кол-во
1	12 600 850 Приводная цепь A20NHT • Комплект	Приводная цепь	A20NHT Комплект	1
2	24 461 834 Цепь A20NHT	Цепь	A20NHT	1
3	13 104 978 Направляющая цепи A20NHT	Направляющая цепи	A20NHT	1
4	11 588 522 Винт A20NHT	Винт	A20NHT	2
5	12 588 387 Направляющая шина A20NHT • Верхний	Направляющая шина	A20NHT Верхний	1
6	11 518 828 Винт A20NHT • M6X20	Винт	A20NHT M6X20	2
7	24 449 448 Направляющая цепи A20NHT	Направляющая цепи	A20NHT	1
8	11 516 425 Винт A20NHT • M6X30	Винт	A20NHT M6X30	1
9	12 608 580 Натяжитель цепи A20NHT	Натяжитель цепи	A20NHT	1
10	12 577 163 Масляная форсунка A20NHT	Масляная форсунка	A20NHT	1
11	11 516 425 Винт A20NHT • M6X30	Винт	A20NHT M6X30	1
12	90 537 370 Цепь A20NHT	Цепь	A20NHT	1
13	90 537 300 Натяжитель цепи A20NHT	Натяжитель цепи	A20NHT	1
14	11 516 425 Винт A20NHT • M6X30	Винт	A20NHT M6X30	1
15	24 424 758 Цепная звездочка A20NHT	Цепная звездочка	A20NHT	1
16	24 424 855 Клин Вудрофа A20NHT	Клин Вудрофа	A20NHT	1
17	55 557 168 Цепная звездочка A20NHT	Цепная звездочка	A20NHT	1
18	90 537 369 Направляющая цепи A20NHT • LH \| Нижний	Направляющая цепи	A20NHT LH \| Нижний	1
19	11 588 522 Винт A20NHT	Винт	A20NHT	1
20	90 537 299 Направляющая цепи A20NHT • RH \| Балансирная ось	Направляющая цепи	A20NHT RH \| Балансирная ось	1
21	11 516 425 Винт A20NHT • M6X30	Винт	A20NHT M6X30	1
22	90 537 336 Направляющая цепи A20NHT • Верхний	Направляющая цепи	A20NHT Верхний	1
23	11 588 522 Винт A20NHT	Винт	A20NHT	1
24	90 537 298 Цепная звездочка A20NHT	Цепная звездочка	A20NHT	1
25	11 518 061 Винт A20NHT • M6 X 13	Винт	A20NHT M6 X 13	3
26	12 578 515 Цепная звездочка A20NHT • Впускной	Цепная звездочка	A20NHT Впускной	1
27	11 588 844 Винт A20NHT	Винт	A20NHT	2
28	12 621 505 Шестерня A20NHT • Выпуск	Шестерня	A20NHT Выпуск	1
29	12 587 216 Балансирная ось A20NHT • LH	Балансирная ось	A20NHT LH	1
30	12 587 220 Подшипник A20NHT • LH	Подшипник	A20NHT LH	1
31	55 354 439 Цепная звездочка A20NHT • LH	Цепная звездочка	A20NHT LH	1
32	11 516 327 Винт A20NHT • M10X25	Винт	A20NHT M10X25	1
33	12 581 395 Подшипник A20NHT	Подшипник	A20NHT	2
34	11 588 712 Винт A20NHT • M6X20	Винт	A20NHT M6X20	2
35	12 587 215 Балансирная ось A20NHT • RH	Балансирная ось	A20NHT RH	1
36	12 587 219 Подшипник A20NHT • RH	Подшипник	A20NHT RH	1
37	55 354 438 Цепная звездочка A20NHT • RH	Цепная звездочка	A20NHT RH	1
38	11 516 327 Винт A20NHT • M10X25	Винт	A20NHT M10X25	1
39	55 561 057 Винтовая пробка A20NHT • Приводная цепь Направляющая ПРОЕМ...	Винтовая пробка	A20NHT Приводная цепь Направляющая ПРОЕМ...	1

Поз.	Номер	Описание	Применимость	Кол-во
1	12 600 850 Приводная цепь A20NHT • Комплект	Приводная цепь	A20NHT Комплект	1
2	24 461 834 Цепь A20NHT	Цепь	A20NHT	1
3	13 104 978 Направляющая цепи A20NHT	Направляющая цепи	A20NHT	1
4	11 588 522 Винт A20NHT	Винт	A20NHT	2
5	12 588 387 Направляющая шина A20NHT • Верхний	Направляющая шина	A20NHT Верхний	1
6	11 518 828 Винт A20NHT • M6X20	Винт	A20NHT M6X20	2
7	24 449 448 Направляющая цепи A20NHT	Направляющая цепи	A20NHT	1
8	11 516 425 Винт A20NHT • M6X30	Винт	A20NHT M6X30	1
9	12 608 580 Натяжитель цепи A20NHT	Натяжитель цепи	A20NHT	1
10	12 577 163 Масляная форсунка A20NHT	Масляная форсунка	A20NHT	1
11	11 516 425 Винт A20NHT • M6X30	Винт	A20NHT M6X30	1
12	90 537 370 Цепь A20NHT	Цепь	A20NHT	1
13	90 537 300 Натяжитель цепи A20NHT	Натяжитель цепи	A20NHT	1
14	11 516 425 Винт A20NHT • M6X30	Винт	A20NHT M6X30	1
15	24 424 758 Цепная звездочка A20NHT	Цепная звездочка	A20NHT	1
16	24 424 855 Клин Вудрофа A20NHT	Клин Вудрофа	A20NHT	1
17	55 557 168 Цепная звездочка A20NHT	Цепная звездочка	A20NHT	1
18	90 537 369 Направляющая цепи A20NHT • LH \| Нижний	Направляющая цепи	A20NHT LH \| Нижний	1
19	11 588 522 Винт A20NHT	Винт	A20NHT	1
20	90 537 299 Направляющая цепи A20NHT • RH \| Балансирная ось	Направляющая цепи	A20NHT RH \| Балансирная ось	1
21	11 516 425 Винт A20NHT • M6X30	Винт	A20NHT M6X30	1
22	90 537 336 Направляющая цепи A20NHT • Верхний	Направляющая цепи	A20NHT Верхний	1
23	11 588 522 Винт A20NHT	Винт	A20NHT	1
24	90 537 298 Цепная звездочка A20NHT	Цепная звездочка	A20NHT	1
25	11 518 061 Винт A20NHT • M6 X 13	Винт	A20NHT M6 X 13	3
26	12 578 515 Цепная звездочка A20NHT • Впускной	Цепная звездочка	A20NHT Впускной	1
27	11 588 844 Винт A20NHT	Винт	A20NHT	2
28	12 621 505 Шестерня A20NHT • Выпуск	Шестерня	A20NHT Выпуск	1
29	12 587 216 Балансирная ось A20NHT • LH	Балансирная ось	A20NHT LH	1
30	12 587 220 Подшипник A20NHT • LH	Подшипник	A20NHT LH	1
31	55 354 439 Цепная звездочка A20NHT • LH	Цепная звездочка	A20NHT LH	1
32	11 516 327 Винт A20NHT • M10X25	Винт	A20NHT M10X25	1
33	12 581 395 Подшипник A20NHT	Подшипник	A20NHT	2
34	11 588 712 Винт A20NHT • M6X20	Винт	A20NHT M6X20	2
35	12 587 215 Балансирная ось A20NHT • RH	Балансирная ось	A20NHT RH	1
36	12 587 219 Подшипник A20NHT • RH	Подшипник	A20NHT RH	1
37	55 354 438 Цепная звездочка A20NHT • RH	Цепная звездочка	A20NHT RH	1
38	11 516 327 Винт A20NHT • M10X25	Винт	A20NHT M10X25	1
39	55 561 057 Винтовая пробка A20NHT • Приводная цепь Направляющая ПРОЕМ...	Винтовая пробка	A20NHT Приводная цепь Направляющая ПРОЕМ...	1
