7025: Двигатель - Система наддува - Турбокомпрессор

(2010 - 2012 | A28NER, A28NET) | Для 9-5 (650) (2010)

100%

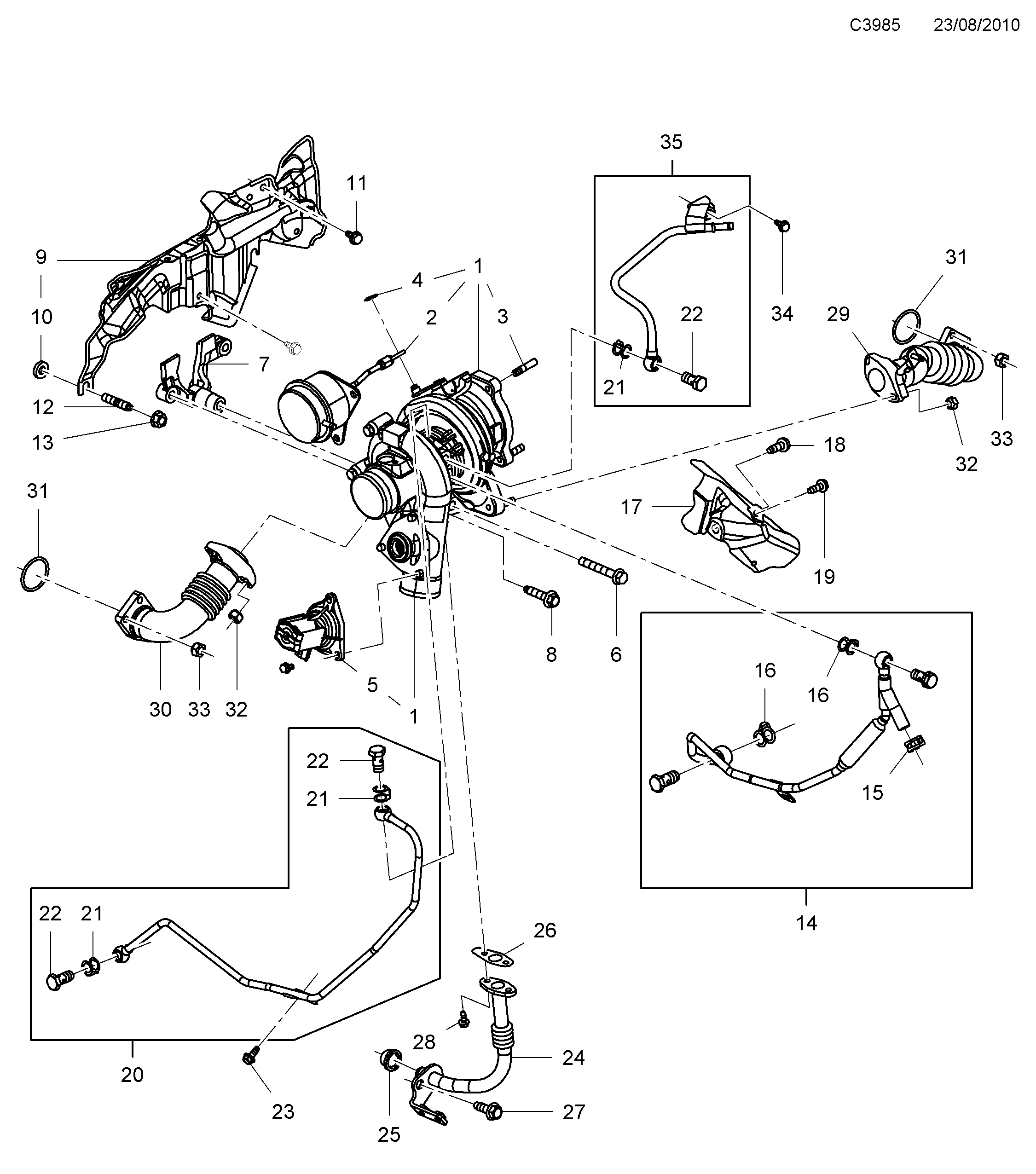

Schéma technique Saab 9-5 (650) 2010 - Section 7025 : Система наддува

(N°6000)

Секция 7025

(N°7050)

Поз.	Номер	Описание	Применимость	Кол-во
1	12 637 545 Турбокомпрессор A28NER, A28NET	Турбокомпрессор	A28NER, A28NET	1
2	12 640 037 Регулятор давления A28NER, A28NET	Регулятор давления	A28NER, A28NET	1
3	90 490 326 Резьбовая шпилька A28NER, A28NET • M8X38	Резьбовая шпилька	A28NER, A28NET M8X38	7
4	55 556 252 Зажим A28NER, A28NET • Регулятор давления Пускатель Рычаг	Зажим	A28NER, A28NET Регулятор давления Пускатель Рычаг	1
5	55 566 510 Байпасный клапан A28NER, A28NET	Байпасный клапан	A28NER, A28NET	1
6	12 797 161 Шестигранный винт A28NER, A28NET • M10X70	Шестигранный винт	A28NER, A28NET M10X70	1
7	12 791 720 Крепление A28NER, A28NET	Крепление	A28NER, A28NET	1
8	11 588 741 Шестигранный винт A28NER, A28NET • M10X45	Шестигранный винт	A28NER, A28NET M10X45	3
9	55 561 792 Защита от теплового излучения A28NER, A28NET	Защита от теплового излучения	A28NER, A28NET	1
10	12 798 367 Прокладка A28NER, A28NET	Прокладка	A28NER, A28NET	2
11	92 138 940 Шестигранный винт A28NER, A28NET • M6X14	Шестигранный винт	A28NER, A28NET M6X14	2
12	55 170 020 Резьбовая шпилька A28NER, A28NET • M10X50	Резьбовая шпилька	A28NER, A28NET M10X50	2
13	11 514 597 Гайка A28NER, A28NET	Гайка	A28NER, A28NET	2
14	12 633 896 Шланг A28NER, A28NET • охлаждающая жидкость Питание	Шланг	A28NER, A28NET охлаждающая жидкость Питание	1
15	90 530 642 Зажим шланга A28NER, A28NET • 14MM	Зажим шланга	A28NER, A28NET 14MM	1
16	55 170 004 Уплотнительное кольцо A28NER, A28NET	Уплотнительное кольцо	A28NER, A28NET	2
17	12 590 208 Тепловой экран A28NER, A28NET	Тепловой экран	A28NER, A28NET	1
18	55 565 774 Шестигранный винт A28NER, A28NET • M10X25	Шестигранный винт	A28NER, A28NET M10X25	1
19	11 588 712 Винт A28NER, A28NET • M6X20	Винт	A28NER, A28NET M6X20	1
20	12 634 817 Труба A28NER, A28NET • Масло Питание	Труба	A28NER, A28NET Масло Питание	1
21	12 633 903 Прокладка A28NER, A28NET	Прокладка	A28NER, A28NET	2
22	11 611 014 Полый винт A28NER, A28NET	Полый винт	A28NER, A28NET	2
23	92 138 940 Шестигранный винт A28NER, A28NET • M6X10	Шестигранный винт	A28NER, A28NET M6X10	1
24	12 791 584 Труба A28NER, A28NET • Масло возврат	Труба	A28NER, A28NET Масло возврат	1
25	12 575 552 О-образное кольцо A28NER, A28NET	О-образное кольцо	A28NER, A28NET	1
26	12 598 447 Уплотнение A28NER, A28NET	Уплотнение	A28NER, A28NET	1
27	11 588 738 Шестигранный винт A28NER, A28NET • M10X30	Шестигранный винт	A28NER, A28NET M10X30	2
28	92 138 940 Шестигранный винт A28NER, A28NET • M6X10	Шестигранный винт	A28NER, A28NET M6X10	2
29	12 791 726 Труба A28NER, A28NET • RH \| Впускной	Труба	A28NER, A28NET RH \| Впускной	1
30	12 791 727 Труба A28NER, A28NET • LH \| Впускной	Труба	A28NER, A28NET LH \| Впускной	1
31	12 636 390 Прокладка A28NER, A28NET	Прокладка	A28NER, A28NET	2
32	55 560 956 Гайка A28NER, A28NET • Турбокомпрессор	Гайка	A28NER, A28NET Турбокомпрессор	4
33	55 560 956 Гайка A28NER, A28NET • Турбокомпрессор Выхлопная труба	Гайка	A28NER, A28NET Турбокомпрессор Выхлопная труба	6
34	11 588 711 Шестигранный винт A28NER, A28NET • M6X16 \| охлаждающая жидкость...	Шестигранный винт	A28NER, A28NET M6X16 \| охлаждающая жидкость...	1
35	12 633 899 Труба A28NER, A28NET • охлаждающая жидкость Возврат	Труба	A28NER, A28NET охлаждающая жидкость Возврат	1
