5000: Тормоза - Система ножного тормоза - Тормозные шланги - Передний

(2010 - 2012) | Для 9-5 (650) (2011)

100%

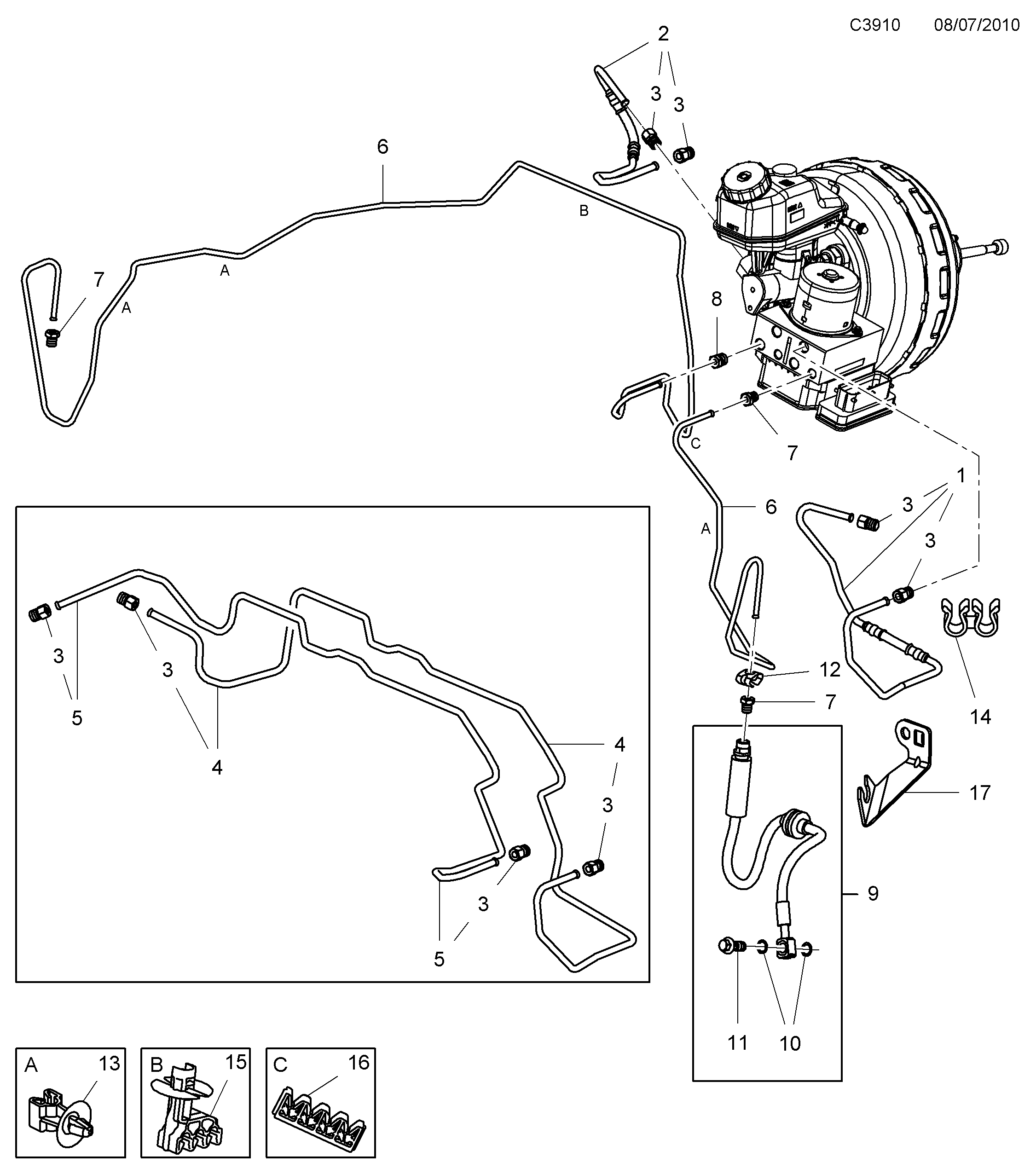

Schéma technique Saab 9-5 (650) 2011 - Section 5000 : Система ножного тормоза

(N°4100)

Секция 5000

(N°5500)

Поз.	Номер	Описание	Применимость	Кол-во
1	13 227 575 Тормозной шланг LHD • Гидравлический аггрегат Первичный	Тормозной шланг	LHD Гидравлический аггрегат Первичный	1
3	11 518 522 Гайка M12X13	Гайка	M12X13	2
2	20 981 029 Тормозной шланг LHD • Гидравлический аггрегат Вторичный	Тормозной шланг	LHD Гидравлический аггрегат Вторичный	1
4	13 227 581 Тормозной шланг RHD • A16LET, A20DTH, A20DTR • Гидравлический аггрегат Первичный	Тормозной шланг	RHD A16LET, A20DTH, A20DTR Гидравлический аггрегат Первичный	1
4	13 292 002 Тормозной шланг RHD • A20NHT, A20NFT • Гидравлический аггрегат Первичный С...	Тормозной шланг	RHD A20NHT, A20NFT Гидравлический аггрегат Первичный С...	1
4	13 292 003 Тормозной шланг RHD • A28NER, A20NFT • Гидравлический аггрегат Первичный	Тормозной шланг	RHD A28NER, A20NFT Гидравлический аггрегат Первичный	1
5	13 227 582 Тормозной шланг RHD • A20DTH, A20DTR • Гидравлический аггрегат Вторичный	Тормозной шланг	RHD A20DTH, A20DTR Гидравлический аггрегат Вторичный	1
5	13 292 004 Тормозной шланг RHD • A20NHT • Гидравлический аггрегат Вторичный С...	Тормозной шланг	RHD A20NHT Гидравлический аггрегат Вторичный С...	1
5	13 292 005 Тормозной шланг RHD • A28NER, A20NFT • Гидравлический аггрегат Вторичный	Тормозной шланг	RHD A28NER, A20NFT Гидравлический аггрегат Вторичный	1
5	13 308 275 Тормозной шланг RHD • A16LET • Гидравлический аггрегат Вторичный	Тормозной шланг	RHD A16LET Гидравлический аггрегат Вторичный	1
6	93 178 453 Тормозной шланг Ø 5.14mm \| РУЛОН...	Тормозной шланг	Ø 5.14mm \| РУЛОН...	1
7	11 518 524 Винт M10X13 \| Соединительная деталь...	Винт	M10X13 \| Соединительная деталь...	X
8	11 518 525 Винт M12X13 \| Соединительная деталь...	Винт	M12X13 \| Соединительная деталь...	X
9	20 912 237 Тормозной шланг 2011-2011 • Передний 16" ТОРМОЗА 17"...	Тормозной шланг	2011-2011 Передний 16" ТОРМОЗА 17"...	2
9	20 912 241 Тормозной шланг Передний 16" ТОРМОЗА 17"...	Тормозной шланг	Передний 16" ТОРМОЗА 17"...	2
9	20 912 240 Тормозной шланг Передний 17" + ТОРМОЗА...	Тормозной шланг	Передний 17" + ТОРМОЗА...	2
9	20 912 239 Тормозной шланг Передний 18" + ТОРМОЗА...	Тормозной шланг	Передний 18" + ТОРМОЗА...	2
10	13 289 726 Прокладка Полый болт Передний Тормозной...	Прокладка	Полый болт Передний Тормозной...	4
11	11 569 590 Винт Полый болт Передний Тормозной...	Винт	Полый болт Передний Тормозной...	2
11	11 518 683 Винт M10 \| Полый болт...	Винт	M10 \| Полый болт...	2
12	90 498 320 Зажимная пружина Передний Тормозной шланг	Зажимная пружина	Передний Тормозной шланг	2
13	13 235 986 Зажим Передний Тормозные трубки	Зажим	Передний Тормозные трубки	X
14	13 333 161 Зажим крепления RHD • Тормозные трубки Гидравлический аггрегат	Зажим крепления	RHD Тормозные трубки Гидравлический аггрегат	1
15	24 466 933 Зажим трубы Тормозные трубки	Зажим трубы	Тормозные трубки	1
16	24 433 064 Зажим крепления A20DTH	Зажим крепления	A20DTH	X
17	13 246 028 Крепление 2011-2011 • LH \| Тормозной шланг...	Крепление	2011-2011 LH \| Тормозной шланг...	1
17	13 246 029 Крепление 2011-2011 • RH \| Тормозной шланг...	Крепление	2011-2011 RH \| Тормозной шланг...	1
