300: Кузов, внутри - Приборная панель - Панель - Приборная панель

(2010 - 2012) | Для 9-5 (650) (2011)

100%

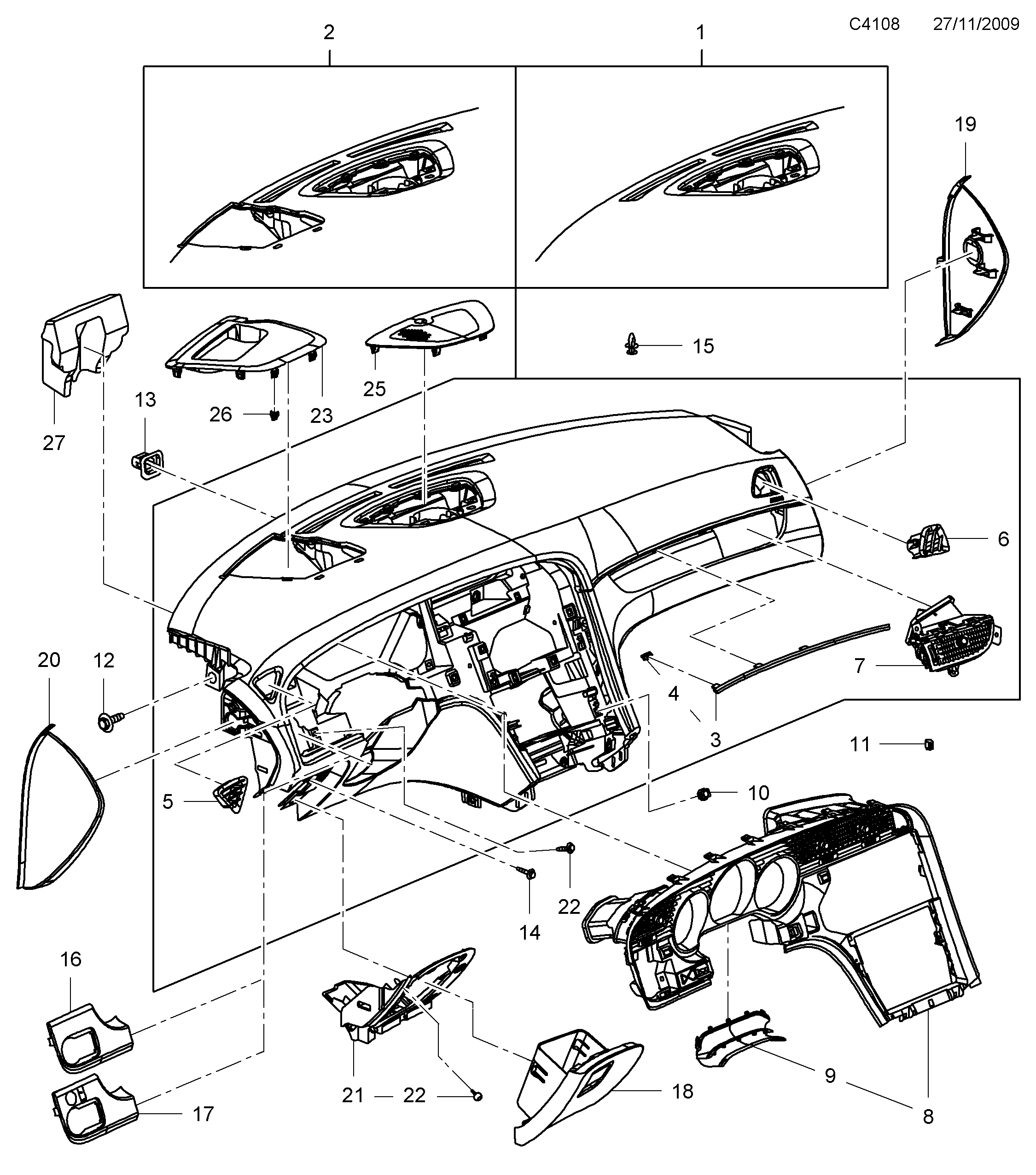

Schéma technique Saab 9-5 (650) 2011 - Section 300 : Приборная панель

(N°250)

Секция 300

(N°400)

Поз.	Номер	Описание	Применимость	Кол-во
1	13 304 639 Приборная панель RHD • Jet Black Без Отображение...	Приборная панель	RHD Jet Black Без Отображение...	1
1	13 304 643 Приборная панель RHD • Сажевый черный/темное олово Без...	Приборная панель	RHD Сажевый черный/темное олово Без...	1
1	13 304 651 Приборная панель LHD • Jet Black Без Отображение...	Приборная панель	LHD Jet Black Без Отображение...	1
1	13 304 652 Приборная панель LHD • Сажевый черный/темное олово Без...	Приборная панель	LHD Сажевый черный/темное олово Без...	1
1	13 304 653 Приборная панель LHD • Какао/светлый нейтральный Без Отображение...	Приборная панель	LHD Какао/светлый нейтральный Без Отображение...	1
1	13 304 657 Приборная панель LHD • Jet Black Без Отображение...	Приборная панель	LHD Jet Black Без Отображение...	1
1	13 304 659 Приборная панель LHD • Какао/светлый нейтральный Без Отображение...	Приборная панель	LHD Какао/светлый нейтральный Без Отображение...	1
1	12 822 023 Приборная панель 2011-2011, RHD • Реактивный черный / Светлый...	Приборная панель	2011-2011, RHD Реактивный черный / Светлый...	1
2	13 304 641 Приборная панель RHD • Jet Black Отображение приборов...	Приборная панель	RHD Jet Black Отображение приборов...	1
2	13 304 642 Приборная панель RHD • Сажевый черный/темное олово Отображение...	Приборная панель	RHD Сажевый черный/темное олово Отображение...	1
2	13 304 649 Приборная панель LHD • Сажевый черный/темное олово Отображение...	Приборная панель	LHD Сажевый черный/темное олово Отображение...	1
2	13 304 654 Приборная панель LHD • Jet Black Отображение приборов...	Приборная панель	LHD Jet Black Отображение приборов...	1
2	13 304 656 Приборная панель LHD • Какао/светлый нейтральный Отображение приборов...	Приборная панель	LHD Какао/светлый нейтральный Отображение приборов...	1
2	13 305 178 Приборная панель LHD • Какао/светлый нейтральный Отображение приборов...	Приборная панель	LHD Какао/светлый нейтральный Отображение приборов...	1
2	13 304 648 Приборная панель LHD • Jet Black Отображение приборов...	Приборная панель	LHD Jet Black Отображение приборов...	1
2	12 822 024 Приборная панель 2011-2011, RHD • Реактивный черный / Светлый...	Приборная панель	2011-2011, RHD Реактивный черный / Светлый...	1
3	13 309 381 Декоративная планка LHD • Матовый хромовый	Декоративная планка	LHD Матовый хромовый	1
3	13 309 382 Декоративная планка RHD • Матовый хромовый	Декоративная планка	RHD Матовый хромовый	1
4	12 842 037 Держатель Декоративная лента	Держатель	Декоративная лента	3
5	13 296 230 Решетка RHD • RH \| Jet Black	Решетка	RHD RH \| Jet Black	1
5	13 296 231 Решетка RHD • RH \| Какао	Решетка	RHD RH \| Какао	1
5	13 296 232 Решетка LHD • LH \| Jet Black	Решетка	LHD LH \| Jet Black	1
5	13 296 233 Решетка LHD • LH \| Какао	Решетка	LHD LH \| Какао	1
6	13 296 234 Решетка RHD • LH \| Jet Black	Решетка	RHD LH \| Jet Black	1
6	13 296 235 Решетка RHD • LH \| Какао	Решетка	RHD LH \| Какао	1
6	13 296 236 Решетка LHD • RH \| Jet Black	Решетка	LHD RH \| Jet Black	1
6	13 296 237 Решетка LHD • RH \| Какао	Решетка	LHD RH \| Какао	1
7	13 296 444 Корпус RHD • LH \| Выпуск воздуха...	Корпус	RHD LH \| Выпуск воздуха...	1
7	13 296 446 Корпус LHD • RH \| Выпуск воздуха...	Корпус	LHD RH \| Выпуск воздуха...	1
7	13 301 837 Корпус LHD • RH \| Выпуск воздуха...	Корпус	LHD RH \| Выпуск воздуха...	1
7	13 301 840 Корпус RHD • LH \| Выпуск воздуха...	Корпус	RHD LH \| Выпуск воздуха...	1
7	13 301 838 Корпус LHD • RH \| Выпуск воздуха...	Корпус	LHD RH \| Выпуск воздуха...	1
7	13 301 839 Корпус RHD • LH \| Выпуск воздуха...	Корпус	RHD LH \| Выпуск воздуха...	1
8	13 305 271 Приборная панель LHD • Приборная панель Доломитовый жемчужный	Приборная панель	LHD Приборная панель Доломитовый жемчужный	1
8	13 309 395 Приборная панель LHD • Приборная панель Аморелло темный...	Приборная панель	LHD Приборная панель Аморелло темный...	1
8	13 310 292 Приборная панель LHD • Приборная панель Аморелло темный...	Приборная панель	LHD Приборная панель Аморелло темный...	1
8	13 309 396 Приборная панель LHD • Приборная панель Сатинированный титан...	Приборная панель	LHD Приборная панель Сатинированный титан...	1
8	13 309 397 Приборная панель LHD • Приборная панель Сатинированный титан...	Приборная панель	LHD Приборная панель Сатинированный титан...	1
8	13 309 398 Приборная панель LHD • Приборная панель Сатинированный титан...	Приборная панель	LHD Приборная панель Сатинированный титан...	1
8	13 305 270 Приборная панель RHD • Приборная панель Доломитовый жемчужный	Приборная панель	RHD Приборная панель Доломитовый жемчужный	1
8	13 309 399 Приборная панель RHD • Приборная панель Аморелло темный	Приборная панель	RHD Приборная панель Аморелло темный	1
8	13 309 400 Приборная панель RHD • Приборная панель Сатинированный титан...	Приборная панель	RHD Приборная панель Сатинированный титан...	1
8	13 309 401 Приборная панель RHD • Приборная панель Сатинированный титан...	Приборная панель	RHD Приборная панель Сатинированный титан...	1
8	13 309 402 Приборная панель RHD • Приборная панель Сатинированный титан...	Приборная панель	RHD Приборная панель Сатинированный титан...	1
9	13 305 411 Декоративная панель Рулевая колонка Нижний Jet...	Декоративная панель	Рулевая колонка Нижний Jet...	1
9	13 305 412 Декоративная панель Рулевая колонка Нижний Какао	Декоративная панель	Рулевая колонка Нижний Какао	1
10	11 561 629 Нажимная гайка	Нажимная гайка		X
11	12 842 037 Держатель	Держатель		X
12	11 519 375 Винт M6X19	Винт	M6X19	2
13	13 221 896 Направляющая	Направляющая		4
14	11 589 012 Винт	Винт		2
15	92 152 036 Заклепка Приборная панель Изоляция	Заклепка	Приборная панель Изоляция	X
16	13 305 268 Сфалерит RHD • Jet Black Без Отображение...	Сфалерит	RHD Jet Black Без Отображение...	1
16	13 305 269 Сфалерит LHD • Jet Black Без Отображение...	Сфалерит	LHD Jet Black Без Отображение...	1
16	12 848 540 Сфалерит LHD • КАКАО ПЕРЛАМУТРОВЫЙ МЕТАЛЛИК Без...	Сфалерит	LHD КАКАО ПЕРЛАМУТРОВЫЙ МЕТАЛЛИК Без...	1
17	13 305 266 Сфалерит RHD • Jet Black Отображение приборов...	Сфалерит	RHD Jet Black Отображение приборов...	1
17	13 305 267 Сфалерит LHD • Jet Black Отображение приборов...	Сфалерит	LHD Jet Black Отображение приборов...	1
17	12 848 539 Сфалерит LHD • КАКАО ПЕРЛАМУТРОВЫЙ МЕТАЛЛИК Отображение...	Сфалерит	LHD КАКАО ПЕРЛАМУТРОВЫЙ МЕТАЛЛИК Отображение...	1
18	13 325 600 Полка для хранения RHD • Jet Black	Полка для хранения	RHD Jet Black	1
18	13 325 598 Полка для хранения RHD • Светлый нейтральный	Полка для хранения	RHD Светлый нейтральный	1
18	13 325 599 Полка для хранения RHD • Темное олово	Полка для хранения	RHD Темное олово	1
18	13 325 603 Полка для хранения LHD • Jet Black	Полка для хранения	LHD Jet Black	1
18	13 325 601 Полка для хранения LHD • Светлый нейтральный	Полка для хранения	LHD Светлый нейтральный	1
18	13 325 602 Полка для хранения LHD • Темное олово	Полка для хранения	LHD Темное олово	1
19	13 305 413 Крышка RH \| Какао Приборная...	Крышка	RH \| Какао Приборная...	1
19	13 305 414 Крышка RH \| Jet Black...	Крышка	RH \| Jet Black...	1
19	13 305 415 Крышка RH \| Какао Приборная...	Крышка	RH \| Какао Приборная...	1
19	13 305 416 Крышка RH \| Jet Black...	Крышка	RH \| Jet Black...	1
20	13 305 417 Крышка LH \| Какао Приборная...	Крышка	LH \| Какао Приборная...	1
20	13 305 418 Крышка LH \| Jet Black...	Крышка	LH \| Jet Black...	1
21	13 294 197 Зажим крепления Внешняя панель	Зажим крепления	Внешняя панель	3
22	13 305 943 Рама LHD • Jet Black	Рама	LHD Jet Black	1
22	13 305 944 Рама RHD • Jet Black	Рама	RHD Jet Black	1
22	13 324 671 Рама LHD • Какао	Рама	LHD Какао	1
22	13 324 672 Рама RHD • Какао	Рама	RHD Какао	1
23	91 81 318 Буффер	Буффер		2
24	13 304 666 12 825 077 Окантовка LHD • Отображение приборов на лобовом...	Окантовка	LHD Отображение приборов на лобовом...	1
24	13 304 667 12 825 078 Окантовка LHD • Отображение приборов на лобовом...	Окантовка	LHD Отображение приборов на лобовом...	1
24	13 304 664 12 825 079 Окантовка RHD • Отображение приборов на лобовом...	Окантовка	RHD Отображение приборов на лобовом...	1
25	11 589 015 Металлическый винт	Металлическый винт		4
26	13 304 662 Решетка динамика LHD • Средний Jet Black	Решетка динамика	LHD Средний Jet Black	1
26	13 304 663 Решетка динамика LHD • Средний Светлый нейтральный	Решетка динамика	LHD Средний Светлый нейтральный	1
26	13 304 660 Решетка динамика RHD • Средний Jet Black	Решетка динамика	RHD Средний Jet Black	1
26	13 304 661 Решетка динамика RHD • Средний Светлый нейтральный	Решетка динамика	RHD Средний Светлый нейтральный	1
27	92 152 185 Зажим Отображение приборов на лобовом...	Зажим	Отображение приборов на лобовом...	X
28	12 780 705 Изоляция Приборная панель	Изоляция	Приборная панель	1
