390: Силовая передача - Коробка передач, ручная - Дифференциал

(1994 - 1998 | M) | Для 9000 (1998)

100%

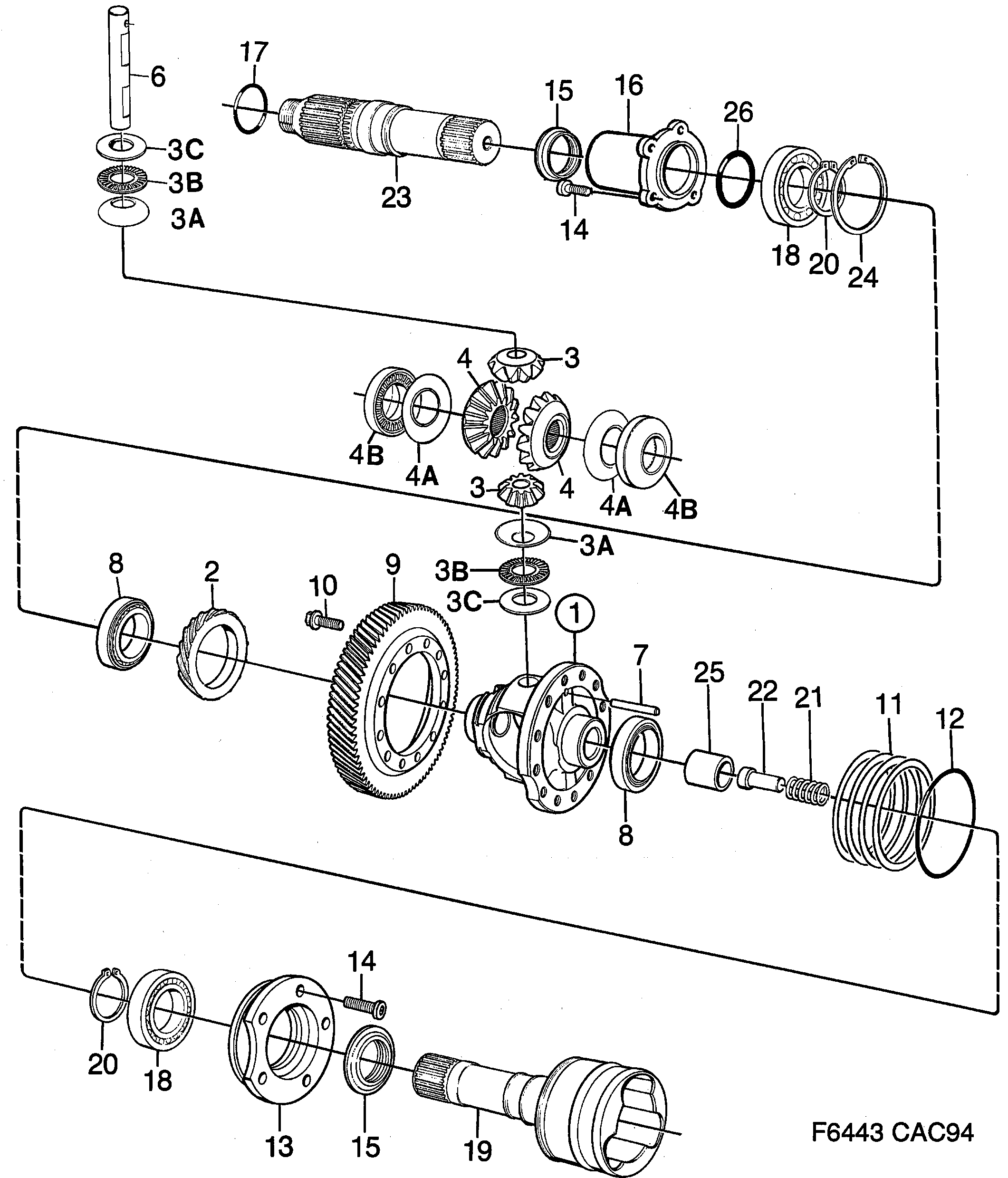

Schéma technique Saab 9000 1998 - Section 390 : Коробка передач, ручная

(N°360)

Секция 390

(N°420)

Поз.	Номер	Описание	Применимость	Кол-во
	Коробка передач, ручнаяКоробка передач, в сборе Коробка передач: 02, M	Коробка передач, ручнаяКоробка передач, в сборе Коробка передач: 02, M
1	87 44 773 Дифференциал 1992- • Касается коробок передач с...	Дифференциал	1992- Касается коробок передач с...	1
2	87 34 964 Ведущая шестерня	Ведущая шестерня		1
3	87 33 909 Дифференциальная передача Не имеется как отдельная...	Дифференциальная передача	Не имеется как отдельная...	2
3A	87 31 788 90 490 816 Шайба Не имеется как отдельная...	Шайба	Не имеется как отдельная...	2
4	87 33 438 Дифференциальная передача Не имеется как отдельная...	Дифференциальная передача	Не имеется как отдельная...	2
4A	87 31 796 Шайба Не имеется как отдельная...	Шайба	Не имеется как отдельная...	2
6	87 47 255 Ось с дифференциалом 1997-1998 • Не имеется как отдельная...	Ось с дифференциалом	1997-1998 Не имеется как отдельная...	1
7	81 17 814 30 563 333 Натяжной штифт 1992- • Не имеется как отдельная...	Натяжной штифт	1992- Не имеется как отдельная...	1
8	87 34 568 12 788 353 Роликовый подшипник	Роликовый подшипник		2
9	87 49 855 12 755 084 Шестерня 1993- • B204I, B234I, B204S • Касается коробок передач с...	Шестерня	1993- B204I, B234I, B204S Касается коробок передач с...	1
9	87 46 893 55 354 670 Шестерня 1992- • B204L, B204E, B308I • Касается коробок передач с...	Шестерня	1992- B204L, B204E, B308I Касается коробок передач с...	1
9	87 44 476 Шестерня 1992- • B234L, B234R, B234E • Касается коробок передач с...	Шестерня	1992- B234L, B234R, B234E Касается коробок передач с...	1
10	46 85 350 55 562 646 Винт 1992- • Касается коробок передач с...	Винт	1992- Касается коробок передач с...	11
11	87 34 618 90 511 232 Шайба для регулирования зазора 0,10 MM	Шайба для регулирования зазора	0,10 MM	X
11	87 34 626 90 511 233 Шайба для регулирования зазора 0,15 MM	Шайба для регулирования зазора	0,15 MM	X
11	87 34 634 90 511 234 Шайба для регулирования зазора 0,30 MM	Шайба для регулирования зазора	0,30 MM	X
11	87 34 642 90 511 235 Шайба для регулирования зазора 0,50 MM	Шайба для регулирования зазора	0,50 MM	X
12	80 47 144 90 486 232 О-образное кольцо	О-образное кольцо		1
13	87 34 048 Место посадки подшипника	Место посадки подшипника		1
14	80 59 792 92 151 830 Винт	Винт		9
15	87 31 804 Уплотнительная манжета	Уплотнительная манжета		2
16	87 34 030 Место посадки подшипника	Место посадки подшипника		1
17	79 70 361 О-образное кольцо	О-образное кольцо		1
18	87 04 306 Шарикоподшипник	Шарикоподшипник		2
19	87 20 948 Поводок	Поводок		1
19	41 03 222 Поводок B204L, B234L, B234R	Поводок	B204L, B234L, B234R	1
20	87 28 198 Кольцо шарикоподшипника	Кольцо шарикоподшипника		2
21	87 04 314 Пружина	Пружина		1
22	87 04 322 Плунжер	Плунжер		1
23	87 23 140 Вал	Вал		1
24	80 48 324 Кольцо	Кольцо		1
25	87 33 230 Втулка, вкладыш	Втулка, вкладыш		2
26	87 31 390 О-образное кольцо	О-образное кольцо		1
	87 81 593 Комплект прокладок Вставки	Комплект прокладок Вставки		1
	49 04 553 Комплект прокладок Вставки 6-CYL • See SI 410-2026	Комплект прокладок Вставки	6-CYL See SI 410-2026	1
