800: Двигатель - Корпус двигателя - Силовая передача - Балансирная ось

(2003 - 2012 | БЕНЗИН) | Для 9-3 (9440) (2004)

100%

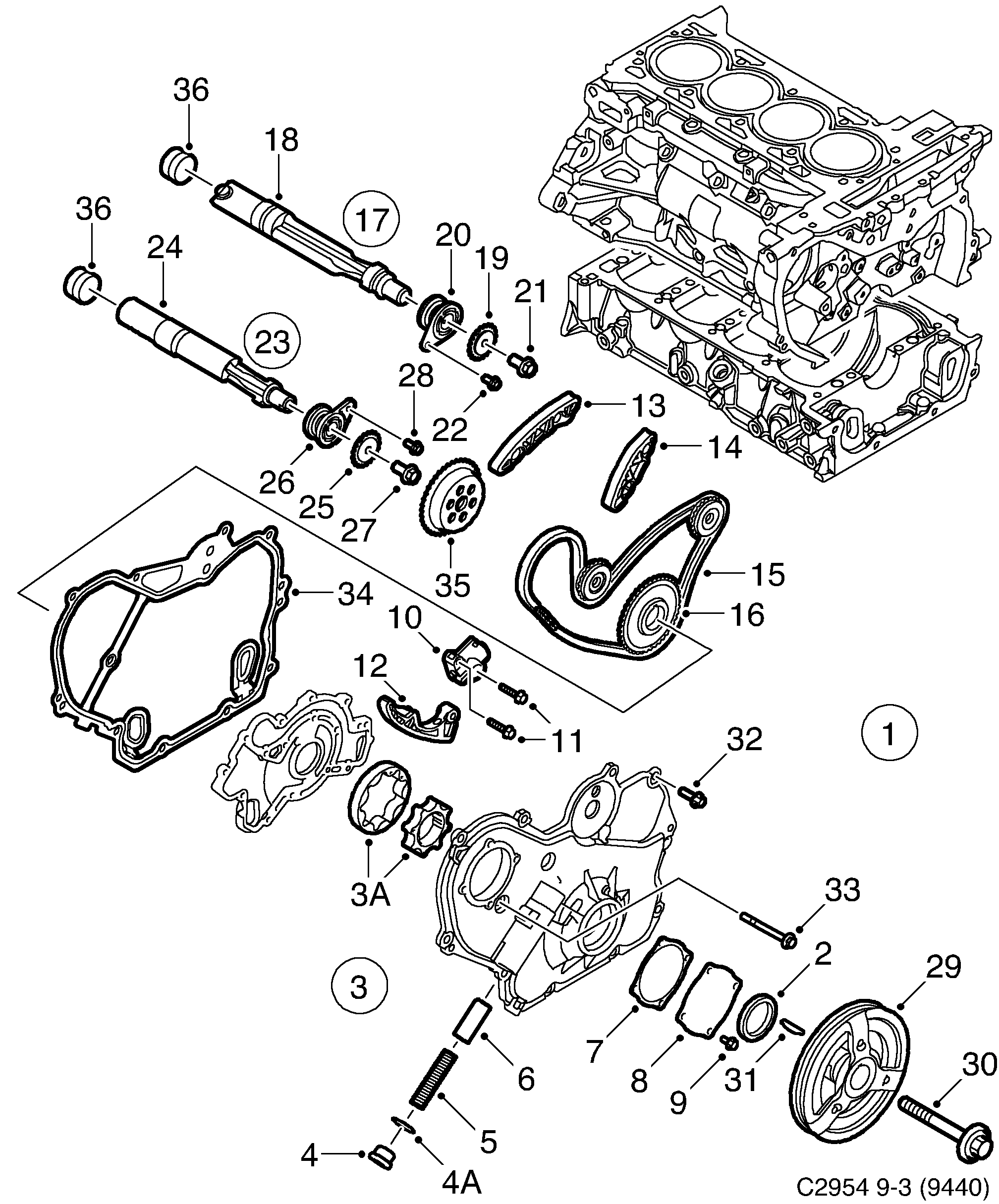

Schéma technique Saab 9-3 (9440) 2004 - Section 800 : Корпус двигателя

(N°750)

Секция 800

(N°850)

Поз.	Номер	Описание	Применимость	Кол-во
1	93 166 701 Колпак БЕНЗИН • В сборе	Колпак	БЕНЗИН В сборе	1
2	90 571 925 Уплотнение БЕНЗИН • Коленвал	Уплотнение	БЕНЗИН Коленвал	1
3	24 434 093 Комплект насоса БЕНЗИН	Комплект насоса	БЕНЗИН	1
3A	Шестерня насоса БЕНЗИН	Шестерня насоса	БЕНЗИН	2
4	90 537 361 12 582 068 Винтовая пробка БЕНЗИН	Винтовая пробка	БЕНЗИН	1
4A	11 093 042 Уплотнение БЕНЗИН	Уплотнение	БЕНЗИН	1
5	90 537 371 Пружина БЕНЗИН	Пружина	БЕНЗИН	1
6	Поршень БЕНЗИН • Не имеется как отдельная...	Поршень	БЕНЗИН Не имеется как отдельная...	1
7	90 537 915 Прокладка БЕНЗИН	Прокладка	БЕНЗИН	1
8	90 537 266 Крышка БЕНЗИН	Крышка	БЕНЗИН	1
9	11 518 061 Винт БЕНЗИН	Винт	БЕНЗИН	4
10	Натяжитель цепиТопливная система БЕНЗИН	Натяжитель цепиТопливная система БЕНЗИН			1
11	ВинтТопливная система БЕНЗИН	ВинтТопливная система БЕНЗИН			1
12	Натяжитель цепиТопливная система БЕНЗИН	Натяжитель цепиТопливная система БЕНЗИН			1
13	Направляющая цепиТопливная система БЕНЗИН	Направляющая цепиТопливная система БЕНЗИН			1
14	Направляющая цепиТопливная система БЕНЗИН	Направляющая цепиТопливная система БЕНЗИН			1
15	ЦепьТопливная система БЕНЗИН	ЦепьТопливная система БЕНЗИН			1
16	Цепная звездочкаТопливная система БЕНЗИН	Цепная звездочкаТопливная система БЕНЗИН			1
17	24 433 720 90 537 565 Балансирная ось 2003-2004 • БЕНЗИН • LH \| В сборе	Балансирная ось	2003-2004 БЕНЗИН LH \| В сборе	1
18	90 537 560 Балансирная ось БЕНЗИН • LH \| Не имеется...	Балансирная ось	БЕНЗИН LH \| Не имеется...	1
19	90 537 435 55 354 439 Цепная звездочка 2003-2004 • БЕНЗИН • LH	Цепная звездочка	2003-2004 БЕНЗИН LH	1
20	90 537 456 12 587 220 Корпус подшипника 2003-2006 • БЕНЗИН • LH	Корпус подшипника	2003-2006 БЕНЗИН LH	1
21	11 518 054 Винт БЕНЗИН • LH	Винт	БЕНЗИН LH	2
22	11 518 449 Винт БЕНЗИН • LH	Винт	БЕНЗИН LH	2
23	24 433 721 90 537 566 Балансирная ось 2003-2004 • БЕНЗИН • RH \| В сборе	Балансирная ось	2003-2004 БЕНЗИН RH \| В сборе	1
24	90 537 561 Балансирная ось БЕНЗИН • RH \| Не имеется...	Балансирная ось	БЕНЗИН RH \| Не имеется...	1
25	90 537 295 55 354 438 Цепная звездочка 2003-2004 • БЕНЗИН • RH	Цепная звездочка	2003-2004 БЕНЗИН RH	1
26	90 537 455 12 587 219 Корпус подшипника 2003-2006 • БЕНЗИН • RH	Корпус подшипника	2003-2006 БЕНЗИН RH	1
27	11 518 054 Винт БЕНЗИН • RH	Винт	БЕНЗИН RH	2
28	11 518 449 Винт БЕНЗИН • RH	Винт	БЕНЗИН RH	2
30	90 537 363 11 589 123 Винт 2003-2006 • БЕНЗИН • Шкив	Винт	2003-2006 БЕНЗИН Шкив	1
31	24 424 855 Клин Вудрофа БЕНЗИН	Клин Вудрофа	БЕНЗИН	1
32	11 518 075 Винт БЕНЗИН	Винт	БЕНЗИН	10
33	11 518 057 Винт БЕНЗИН	Винт	БЕНЗИН	1
34	24 435 052 Прокладка БЕНЗИН • Крышка трансмиссии	Прокладка	БЕНЗИН Крышка трансмиссии	1
35	Цепная звездочкаСистема охлаждения БЕНЗИН • Насос охлаждающей жидкости	Цепная звездочкаСистема охлаждения БЕНЗИН • Насос охлаждающей жидкости			1
36	90 537 903 Втулка подшипника 2004-2008 • БЕНЗИН	Втулка подшипника	2004-2008 БЕНЗИН	2
