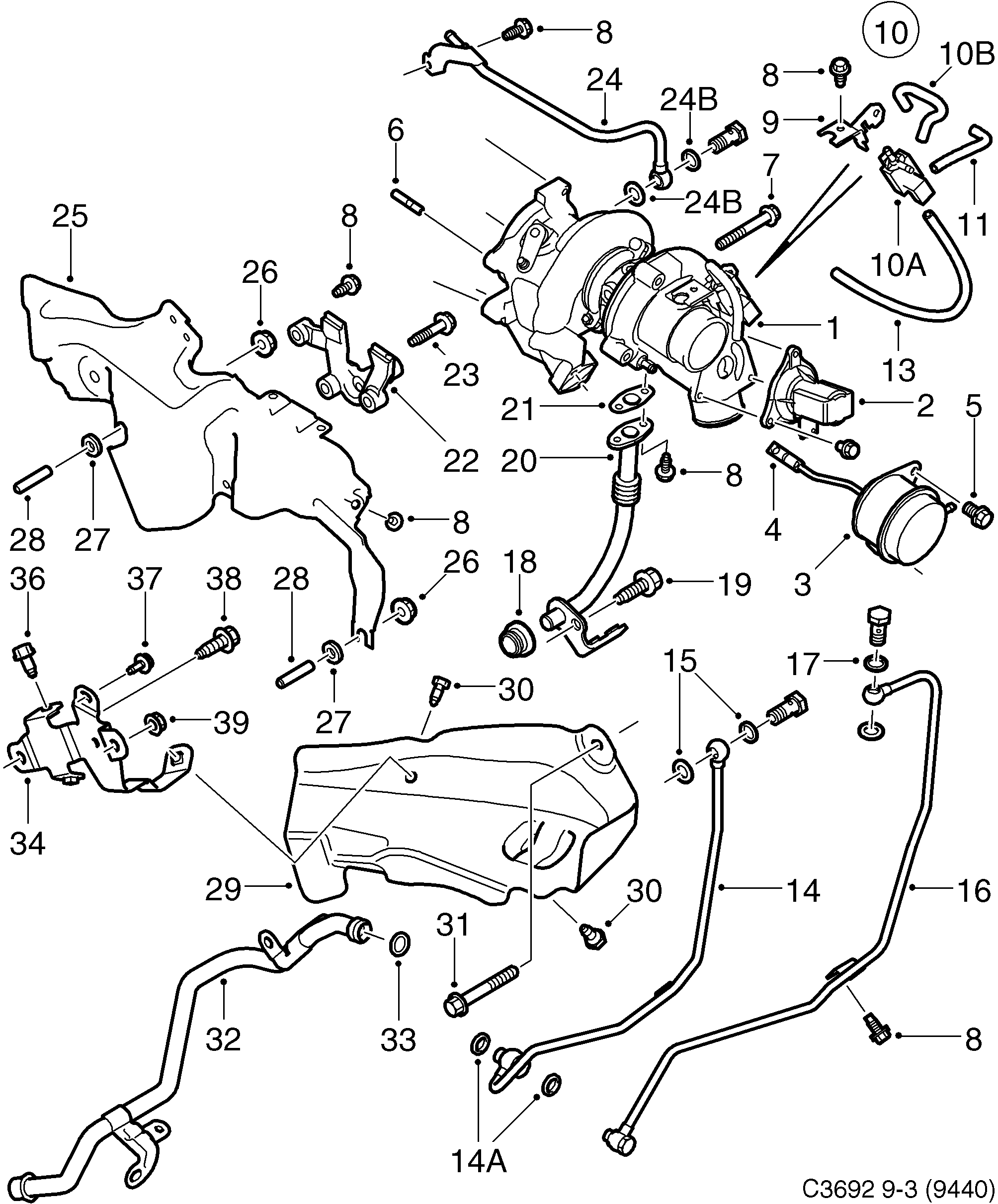

7025: Двигатель - Система наддува - Турбокомпрессор
(2006 - 2012 | B284) | Для 9-3 (9440) (2012)
100%
| Поз. | Номер | Кол-во | |
|---|---|---|---|
| 2 | 55 566 510 Байпасный клапан 70 | 1 | |
| 3 | 55 556 253 Пускатель 70 | 1 | |
| 4 | 55 556 252 Зажим 70 | 1 | |
| 5 | 55 556 251 Винт 70 | 2 | |
| 6 | 90 490 326 Резьбовая шпилька 70 | 7 | |
| 7 | 12 797 161 Шестигранный винт 70 | 1 | |
| 8 | 92 138 940 Шестигранный винт 70 | 7 | |
| 10 | 55 558 983 Клапан 70 | 1 | |
| 10A | 12 787 706 Магнитный клапан 70 | 1 | |
| 10B | 55 558 198 55 558 983 Шланг 70 | 1 | |
| 11 | 12 791 730 Шланг 70 • Байпасный клапан | 1 | |
| 9 | 12 791 728 Крепление 70 | 1 | |
| 13 | 12 791 732 Шланг 70 • Байпасный клапан | 1 | |
| 14 | 55 354 917 55 564 213 Труба 70 • Труба подачи воды | 1 | |
| 14A | 55 170 004 Уплотнительное кольцо 70 • M14 | 1 | |
| 15 | Уплотнительное кольцо 70 • M12 | Не имеется... | 2 | |
| 16 | 12 791 585 55 564 212 Труба 70 • Трубопровод подачи масла | 1 | |
| 17 | 92 150 434 Прокладка 70 | 2 | |
| 18 | 12 575 552 О-образное кольцо 70 | 1 | |
| 19 | 11 519 181 Шестигранный винт 70 | 1 | |
| 20 | 12 791 584 Труба 70 | 1 | |
| 21 | 12 598 447 Уплотнение 70 | 1 | |
| 22 | 12 791 720 Крепление 70 | 1 | |
| 23 | 11 588 741 Шестигранный винт 70 | 3 | |
| 24 | 12 792 665 55 564 211 Труба 70 • Оборотный трубопровод Вода | 1 | |
| 24B | 92 150 434 Прокладка 70 | 2 | |
| 26 | 11 900 430 Гайка 70 | 2 | |
| 27 | 12 798 367 Прокладка 70 | 2 | |
| 28 | 55 170 020 Резьбовая шпилька 70 | 2 | |
| 29 | 55 354 231 Защита от теплового излучения 70 | 1 | |
| 30 | 11 900 353 Винт 70 | 2 | |
| 31 | 1 | ||
| 32 | ТрубаСистема охлаждения 70 | 1 | |
| 33 | О-образное кольцоСистема охлаждения 70 | 1 | |
| 34 | 12 759 780 Консоль 70 | 1 | |
| 36 | 11 900 364 Винт 70 | 1 | |
| 37 | 11 900 322 Винт 70 | 1 | |
| 38 | 11 588 739 Шестигранный винт 70 | 1 | |
| 39 | 11 900 430 Гайка 70 | 1 |
