460: Кузов, внутри - Прочее внутреннее оборудование - Кресло - Электроманеврируемые

(1998 - 2010) | Для 9-5 (9600) (2001)

100%

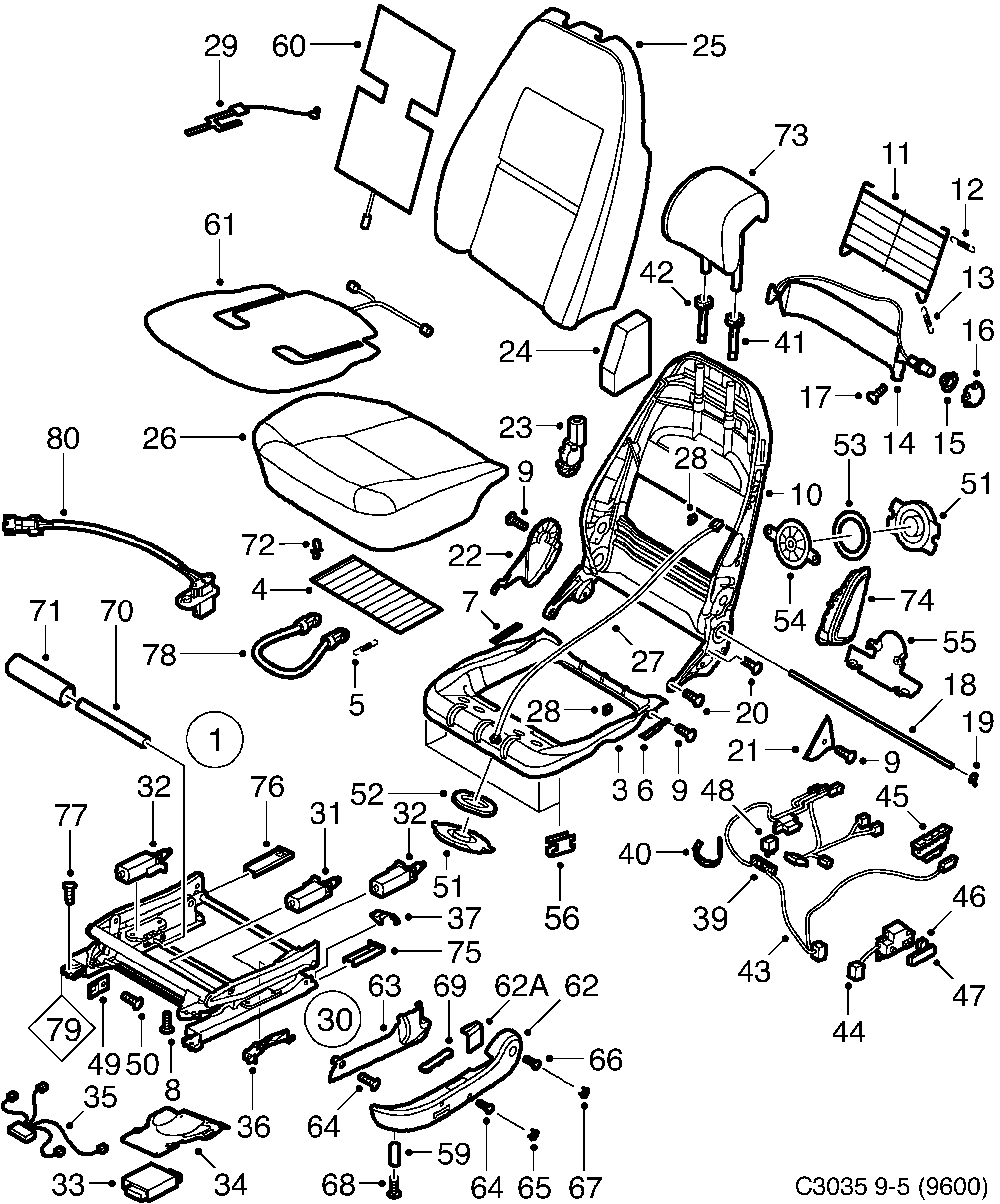

Schéma technique Saab 9-5 (9600) 2001 - Section 460 : Прочее внутреннее оборудование

(N°430)

Секция 460

(N°490)

Поз.	Номер	Описание	Применимость	Кол-во
1	43 69 146 Кресло LH \| При заказе...	Кресло	LH \| При заказе...	1
1	43 69 153 Кресло RH \| При заказе...	Кресло	RH \| При заказе...	1
1	43 69 161 Кресло LH \| С финкцией...	Кресло	LH \| С финкцией...	1
1	43 69 179 Кресло RH \| С финкцией...	Кресло	RH \| С финкцией...	1
1	43 69 245 Кресло LH \| С вентиляцией...	Кресло	LH \| С вентиляцией...	1
1	43 69 252 Кресло RH \| С вентиляцией...	Кресло	RH \| С вентиляцией...	1
1	43 69 260 Кресло LH \| С финкцией...	Кресло	LH \| С финкцией...	1
1	43 69 278 Кресло RH \| С финкцией...	Кресло	RH \| С финкцией...	1
	Каркас не поставляется как отдельная запчасть	Каркас не поставляется как отдельная запчасть
3	46 58 589 Плита сидения	Плита сидения		1
3	51 27 915 Плита сидения С вентиляцией сидения	Плита сидения	С вентиляцией сидения	1
4	46 54 463 Рессорный коврик	Рессорный коврик		1
5	46 54 471 Пружина	Пружина		8
6	46 54 448 Прокладка LH	Прокладка	LH	1
7	46 54 455 Прокладка RH	Прокладка	RH	1
8	44 96 626 Винт	Винт		2
9	48 02 229 Винт	Винт		4
10	49 35 441 Рама спинки	Рама спинки		1
10	50 02 571 49 32 927 Рама спинки 1998-2001 • С вентиляцией сидения	Рама спинки	1998-2001 С вентиляцией сидения	1
11	51 71 277 Рессорный коврик 1999-	Рессорный коврик	1999-	1
11	51 71 269 Рессорный коврик 1999- • С вентиляцией сидения	Рессорный коврик	1999- С вентиляцией сидения	1
12	50 32 347 Пружина	Пружина		2
13	46 54 588 Пружина	Пружина		2
14	50 32 784 Опора поясницы LH	Опора поясницы	LH	1
14	50 32 792 Опора поясницы RH	Опора поясницы	RH	1
15	46 58 316 Накладное кольцо	Накладное кольцо		1
16	46 54 406 Руль	Руль		1
17	79 22 347 Винт	Винт		2
18	46 57 185 Вал	Вал		1
19	90 568 321 Зажимное кольцо 2000-2010	Зажимное кольцо	2000-2010	1
20	47 98 906 Винт	Винт		4
21	48 45 897 Защитный колпак LH	Защитный колпак	LH	1
21	48 45 889 Защитный колпак RH	Защитный колпак	RH	1
22	51 71 095 30 583 169 Колпак 1999-2010 • LH	Колпак	1999-2010 LH	1
22	51 71 103 30 583 170 Колпак 1999-2010 • RH	Колпак	1999-2010 RH	1
23	46 57 193 Электромотор LH	Электромотор	LH	1
23	46 57 201 Электромотор RH	Электромотор	RH	1
23	46 57 235 Электромотор LH \| С финкцией...	Электромотор	LH \| С финкцией...	1
23	46 57 243 Электромотор RH \| С финкцией...	Электромотор	RH \| С финкцией...	1
24	50 04 858 Пенопластовая вставка 1999- • LH	Пенопластовая вставка	1999- LH	1
24	50 04 841 Пенопластовая вставка 1999- • RH	Пенопластовая вставка	1999- RH	1
25	51 27 774 Пенопластовая подушка 1999-	Пенопластовая подушка	1999-	1
25	52 14 465 Пенопластовая подушка 2000-2010 • С вентиляцией сидения	Пенопластовая подушка	2000-2010 С вентиляцией сидения	1
25	54 51 968 Пенопластовая подушка С вентиляцией сидения SPORT	Пенопластовая подушка	С вентиляцией сидения SPORT	1
26	46 54 414 Пенопластовая подушка	Пенопластовая подушка		1
26	52 14 457 Пенопластовая подушка 2000-2010 • С вентиляцией сидения	Пенопластовая подушка	2000-2010 С вентиляцией сидения	1
28	71 08 491 Зажим	Зажим		4
29	46 54 984 12 760 542 Контакт 1998-2004 • Сидение пассажира	Контакт	1998-2004 Сидение пассажира	1
30	46 58 415 54 59 185 Шасси сидения 1998-2001 • LH	Шасси сидения	1998-2001 LH	1
30	50 32 909 Шасси сидения 1998-2001 • LH \| С вентиляцией...	Шасси сидения	1998-2001 LH \| С вентиляцией...	1
30	46 58 423 54 59 201 Шасси сидения 1998-2006 • RH	Шасси сидения	1998-2006 RH	1
30	50 32 917 Шасси сидения 1998-2001 • RH \| С вентиляцией...	Шасси сидения	1998-2001 RH \| С вентиляцией...	1
30	46 58 399 53 13 630 Шасси сидения 1998-2001 • LH \| С финкцией...	Шасси сидения	1998-2001 LH \| С финкцией...	1
30	50 32 883 Шасси сидения 1998-2001 • LH \| С финкцией...	Шасси сидения	1998-2001 LH \| С финкцией...	1
30	46 58 407 Шасси сидения 1998-2001 • RH \| С финкцией...	Шасси сидения	1998-2001 RH \| С финкцией...	1
30	50 32 891 Шасси сидения 1998-2001 • RH \| С финкцией...	Шасси сидения	1998-2001 RH \| С финкцией...	1
31	46 58 498 Электромотор LH	Электромотор	LH	1
31	50 05 855 Электромотор RH	Электромотор	RH	1
31	46 58 464 Электромотор LH \| С финкцией...	Электромотор	LH \| С финкцией...	1
31	50 05 830 Электромотор RH \| С финкцией...	Электромотор	RH \| С финкцией...	1
32	46 58 506 Электромотор LH	Электромотор	LH	2
32	50 05 863 Электромотор RH	Электромотор	RH	2
32	46 58 472 Электромотор LH \| С финкцией...	Электромотор	LH \| С финкцией...	2
32	50 05 848 Электромотор RH \| С финкцией...	Электромотор	RH \| С финкцией...	2
33	46 58 480 Электронный блок С финкцией памяти.	Электронный блок	С финкцией памяти.	1
34	48 00 439 32 000 207 Консоль LH	Консоль	LH	1
34	48 01 296 32 000 212 Консоль RH	Консоль	RH	1
34	50 06 689 Консоль С вентиляцией сидения	Консоль	С вентиляцией сидения	1
35	50 07 208 Проводка LH	Проводка	LH	1
35	50 07 224 Проводка RH	Проводка	RH	1
35	50 07 190 Проводка LH \| С финкцией...	Проводка	LH \| С финкцией...	1
35	50 07 216 Проводка RH \| С финкцией...	Проводка	RH \| С финкцией...	1
36	49 30 699 Накладной колпак LH	Накладной колпак	LH	1
36	49 30 707 Накладной колпак RH	Накладной колпак	RH	1
39	48 46 853 Проводка 1998-2001 • С финкцией памяти. Сидение...	Проводка	1998-2001 С финкцией памяти. Сидение...	1
39	51 28 780 Проводка 1998-2001 • Сидение водителя	Проводка	1998-2001 Сидение водителя	1
39	51 28 632 Проводка 1998-2001 • Сидение пассажира	Проводка	1998-2001 Сидение пассажира	1
39	50 27 404 Проводка 1998-2001 • С вентиляцией сидения С...	Проводка	1998-2001 С вентиляцией сидения С...	1
39	51 28 798 Проводка 1998-2001 • С вентиляцией сидения Сидение...	Проводка	1998-2001 С вентиляцией сидения Сидение...	1
39	51 28 640 Проводка 1998-2001 • С вентиляцией сидения Сидение...	Проводка	1998-2001 С вентиляцией сидения Сидение...	1
40	79 71 872 Хомут	Хомут		3
41	48 00 058 30 569 537 Гильза LH	Гильза	LH	1
42	48 00 041 30 569 536 Гильза RH	Гильза	RH	1
43	46 53 721 Соединительный кабель С финкцией памяти.	Соединительный кабель	С финкцией памяти.	1
44	48 47 075 Выключатель LH	Выключатель	LH	1
44	48 47 067 Выключатель RH	Выключатель	RH	1
44	46 53 796 Выключатель 1998-2010 • LH \| С финкцией...	Выключатель	1998-2010 LH \| С финкцией...	1
44	46 53 804 Выключатель 1998-2010 • RH \| С финкцией...	Выключатель	1998-2010 RH \| С финкцией...	1
45	54 50 192 Выключатель 1998-2010 • С финкцией памяти.	Выключатель	1998-2010 С финкцией памяти.	1
46	95 65 003 54 57 510 Кнопка 1998-2002	Кнопка	1998-2002	1
47	54 57 528 Нажимная кнопка	Нажимная кнопка		1
48	85 33 176 Реле	Реле		1
49	49 35 847 Крепление детского сидения	Крепление детского сидения		2
50	50 26 877 Винт	Винт		2
51	51 32 345 Вентилятор 2000-2010 • С вентиляцией сидения	Вентилятор	2000-2010 С вентиляцией сидения	2
52	51 32 352 Прокладка 1999-2010 • С вентиляцией сидения	Прокладка	1999-2010 С вентиляцией сидения	1
53	51 32 360 Прокладка 1999-2010 • С вентиляцией сидения	Прокладка	1999-2010 С вентиляцией сидения	1
54	46 58 548 Защитная плита С вентиляцией сидения	Защитная плита	С вентиляцией сидения	1
55	50 06 697 Консоль С вентиляцией сидения	Консоль	С вентиляцией сидения	1
56	84 12 215 Зажим -2004	Зажим	-2004	4
59	53 33 190 Резиновая пробка	Резиновая пробка		1
60	49 36 431 Подушка обогрева 1998-2001	Подушка обогрева	1998-2001	2
60	52 14 499 Подушка обогрева 2000-2010 • С вентиляцией сидения	Подушка обогрева	2000-2010 С вентиляцией сидения	2
61	47 18 524 Подушка обогрева 1998-2001	Подушка обогрева	1998-2001	2
61	52 14 481 Подушка обогрева 2000-2010 • С вентиляцией сидения	Подушка обогрева	2000-2010 С вентиляцией сидения	2
62	48 46 036 53 13 861 Колпак -2001 • LH \| Светло-бежевый	Колпак	-2001 LH \| Светло-бежевый	1
62	53 13 861 Колпак 2001-2005 • LH \| Светло-бежевый	Колпак	2001-2005 LH \| Светло-бежевый	1
62	48 46 044 53 13 879 Колпак -2001 • LH \| Серый	Колпак	-2001 LH \| Серый	1
62	53 13 879 Колпак 2001-2005 • LH \| Серый	Колпак	2001-2005 LH \| Серый	1
62	48 46 051 53 13 887 Колпак -2001 • RH \| Светло-бежевый	Колпак	-2001 RH \| Светло-бежевый	1
62	53 13 887 Колпак 2001-2005 • RH \| Светло-бежевый	Колпак	2001-2005 RH \| Светло-бежевый	1
62	48 46 069 53 13 895 Колпак -2001 • RH \| Серый	Колпак	-2001 RH \| Серый	1
62	53 13 895 Колпак 2001-2005 • RH \| Серый	Колпак	2001-2005 RH \| Серый	1
62	48 46 077 53 13 903 Колпак -2001 • LH \| Светло-бежевый С...	Колпак	-2001 LH \| Светло-бежевый С...	1
62	53 13 903 Колпак 2001-2005 • LH \| Светло-бежевый С...	Колпак	2001-2005 LH \| Светло-бежевый С...	1
62	48 46 085 53 13 911 Колпак -2001 • LH \| Серый С...	Колпак	-2001 LH \| Серый С...	1
62	53 13 911 Колпак 2001-2005 • LH \| Серый С...	Колпак	2001-2005 LH \| Серый С...	1
62	48 46 093 53 13 929 Колпак -2001 • RH \| Светло-бежевый С...	Колпак	-2001 RH \| Светло-бежевый С...	1
62	53 13 929 Колпак 2001-2005 • RH \| Светло-бежевый С...	Колпак	2001-2005 RH \| Светло-бежевый С...	1
62	48 46 101 53 13 937 Колпак -2001 • RH \| Серый С...	Колпак	-2001 RH \| Серый С...	1
62	53 13 937 Колпак 2001-2005 • RH \| Серый С...	Колпак	2001-2005 RH \| Серый С...	1
63	48 46 150 Колпак -2003 • LH \| Светло-бежевый	Колпак	-2003 LH \| Светло-бежевый	1
63	48 46 168 Колпак -2003 • LH \| Серый	Колпак	-2003 LH \| Серый	1
63	48 46 176 Колпак -2003 • RH \| Светло-бежевый	Колпак	-2003 RH \| Светло-бежевый	1
63	48 46 184 Колпак -2003 • RH \| Серый	Колпак	-2003 RH \| Серый	1
64	79 22 347 Винт	Винт		6
65	48 46 275 Крышка 1998-2005 • Светло-бежевый	Крышка	1998-2005 Светло-бежевый	2
65	48 46 283 Крышка 1998-2005 • Серый	Крышка	1998-2005 Серый	2
66	40 30 359 Винт	Винт		2
67	48 46 234 Крышка 1998-2005 • LH \| Светло-бежевый	Крышка	1998-2005 LH \| Светло-бежевый	1
67	48 46 242 Крышка 1998-2005 • LH \| Серый	Крышка	1998-2005 LH \| Серый	1
67	48 46 259 Крышка 1998-2005 • RH \| Светло-бежевый	Крышка	1998-2005 RH \| Светло-бежевый	1
67	48 46 267 Крышка 1998-2005 • RH \| Серый	Крышка	1998-2005 RH \| Серый	1
68	79 72 938 92 151 992 Винт	Винт		2
69	49 31 101 Табличка -2001 • Airbag warning sign	Табличка	-2001 Airbag warning sign	2
70	53 32 770 Вал	Вал		2
71	53 32 762 Защитная труба	Защитная труба		2
72	97 69 225 Крюк 20 MM	Крюк	20 MM	1
73	ПодголовникОбшивка 2001-2001	ПодголовникОбшивка 2001-2001
74	Модуль AirbagПриборная панель	Модуль AirbagПриборная панель			1
75	50 01 979 Крышка -2003 • LH \| Внешний Передний.	Крышка	-2003 LH \| Внешний Передний.	1
75	50 01 987 Крышка -2003 • RH \| Внешний Передний.	Крышка	-2003 RH \| Внешний Передний.	1
75	47 16 635 Крышка -2003 • LH \| Внешний Задний.	Крышка	-2003 LH \| Внешний Задний.	1
75	47 16 643 Крышка -2003 • RH \| Внешний Задний.	Крышка	-2003 RH \| Внешний Задний.	1
76	50 01 953 Крышка -2003 • LH \| Внутренний Передний.	Крышка	-2003 LH \| Внутренний Передний.	1
76	50 01 961 Крышка -2003 • RH \| Внутренний Передний.	Крышка	-2003 RH \| Внутренний Передний.	1
76	47 16 676 Крышка -2003 • LH \| Внутренний Задний.	Крышка	-2003 LH \| Внутренний Задний.	1
76	47 16 684 Крышка -2003 • RH \| Внутренний Задний.	Крышка	-2003 RH \| Внутренний Задний.	1
77	46 85 988 Винт	Винт		4
78	49 48 782 Резиновый строп проводка	Резиновый строп	проводка	2
79	Крепление сиденияКузов 2000-2001	Крепление сиденияКузов 2000-2001			X
