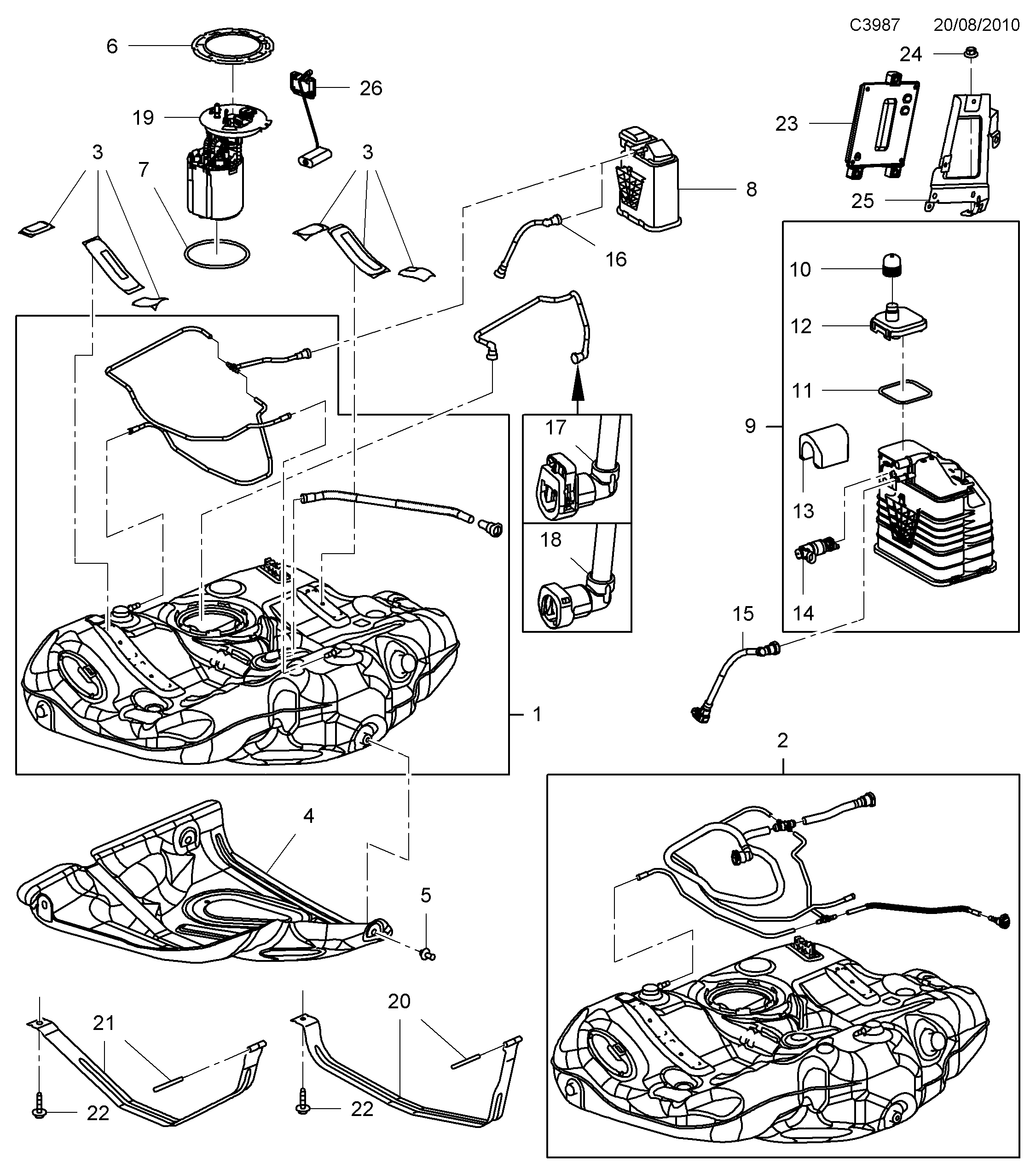

2100: Moteur - Système de carburant - Réservoir carburant

(2010 - 2012 | A20NHT, A28NER, A28NET) | Pour Saab 9-5 (650) (2010)

Sans transmission intégrale (XWD)

100%

(N°1125)

Section 2100

(N°2110)

Pos.	Réf.	Description	Usage	Qté
1	13 247 989 Réservoir carburant A20NHT, A28NER, A28NET • SYSTEME D'EMISSION CEE 09	Réservoir carburant	A20NHT, A28NER, A28NET SYSTEME D'EMISSION CEE 09	1
2	13 245 054 Réservoir carburant A20NHT, A28NER, A28NET • SYSTEME D'EMISSION COREEN, ULEV...	Réservoir carburant	A20NHT, A28NER, A28NET SYSTEME D'EMISSION COREEN, ULEV...	1
3	13 263 372 Isolant A20NHT, A28NER, A28NET • Réservoir carburant	Isolant	A20NHT, A28NER, A28NET Réservoir carburant	1
4	13 276 028 Tôle isolante A20NHT, A28NER, A28NET	Tôle isolante	A20NHT, A28NER, A28NET	1
5	22 718 369 Rivet plastique A20NHT, A28NER, A28NET • Tôle isolante	Rivet plastique	A20NHT, A28NER, A28NET Tôle isolante	4
6	10 325 852 Came A20NHT, A28NER, A28NET • Pompe carburant	Came	A20NHT, A28NER, A28NET Pompe carburant	1
7	22 682 111 Joint torique A20NHT, A28NER, A28NET • Pompe carburant	Joint torique	A20NHT, A28NER, A28NET Pompe carburant	1
8	13 230 479 Filtre charbon A20NHT, A28NER, A28NET	Filtre charbon	A20NHT, A28NER, A28NET	1
9	13 238 457 Réservoir A20NHT, A28NER, A28NET • SYSTEME D'EMISSION COREEN, ULEV...	Réservoir	A20NHT, A28NER, A28NET SYSTEME D'EMISSION COREEN, ULEV...	1
10	13 267 929 Obturateur A20NHT, A28NER, A28NET • SYSTEME D'EMISSION COREEN, ULEV...	Obturateur	A20NHT, A28NER, A28NET SYSTEME D'EMISSION COREEN, ULEV...	1
11	25 827 633 Joint A20NHT, A28NER, A28NET • SYSTEME D'EMISSION COREEN, ULEV...	Joint	A20NHT, A28NER, A28NET SYSTEME D'EMISSION COREEN, ULEV...	1
12	13 267 930 Couvercle A20NHT, A28NER, A28NET • SYSTEME D'EMISSION COREEN, ULEV...	Couvercle	A20NHT, A28NER, A28NET SYSTEME D'EMISSION COREEN, ULEV...	1
13	22 682 316 Cartouche filtre A20NHT, A28NER, A28NET • SYSTEME D'EMISSION COREEN, ULEV...	Cartouche filtre	A20NHT, A28NER, A28NET SYSTEME D'EMISSION COREEN, ULEV...	1
14	25 932 573 Vanne électromagnétique A20NHT, A28NER, A28NET • SYSTEME D'EMISSION COREEN, ULEV...	Vanne électromagnétique	A20NHT, A28NER, A28NET SYSTEME D'EMISSION COREEN, ULEV...	1
15	13 247 982 Tuyau A20NHT, A28NER, A28NET • SYSTEME D'EMISSION COREEN, ULEV...	Tuyau	A20NHT, A28NER, A28NET SYSTEME D'EMISSION COREEN, ULEV...	1
16	13 273 531 Tuyau A20NHT, A28NER, A28NET • A reservoir d'evaporation	Tuyau	A20NHT, A28NER, A28NET A reservoir d'evaporation	1
17	13 273 529 Conduite carburant A20NHT, A28NER, A28NET • REAR \| Alimentation SYSTEME...	Conduite carburant	A20NHT, A28NER, A28NET REAR \| Alimentation SYSTEME...	1
18	13 247 978 Conduite carburant A20NHT, A28NER, A28NET • REAR \| Alimentation SYSTEME...	Conduite carburant	A20NHT, A28NER, A28NET REAR \| Alimentation SYSTEME...	1
19	12 783 092 Pompe carburant A20NHT, A28NER, A28NET • SYSTEME D'EMISSION CEE 09	Pompe carburant	A20NHT, A28NER, A28NET SYSTEME D'EMISSION CEE 09	1
20	13 238 487 Ruban serrage A20NHT, A28NER, A28NET • RH	Ruban serrage	A20NHT, A28NER, A28NET RH	1
21	13 238 465 Ruban serrage A20NHT, A28NER, A28NET • LH	Ruban serrage	A20NHT, A28NER, A28NET LH	1
22	11 519 390 Vis A20NHT, A28NER, A28NET • M8X35 \| Ruban serrage	Vis	A20NHT, A28NER, A28NET M8X35 \| Ruban serrage	1
23	20 850 927 Unité commande 2010-2010 • A20NHT, A28NER, A28NET • Debit de carburant	Unité commande	2010-2010 A20NHT, A28NER, A28NET Debit de carburant	1
24	11 609 411 Ecrou A20NHT, A28NER, A28NET • M6 \| Dispositif de...	Ecrou	A20NHT, A28NER, A28NET M6 \| Dispositif de...	3
25	12 782 947 Fixation A20NHT, A28NER, A28NET	Fixation	A20NHT, A28NER, A28NET	1
26	12 783 081 Jauge carburant A20NHT, A28NER, A28NET • SYSTEME D'EMISSION CEE 09	Jauge carburant	A20NHT, A28NER, A28NET SYSTEME D'EMISSION CEE 09	1
