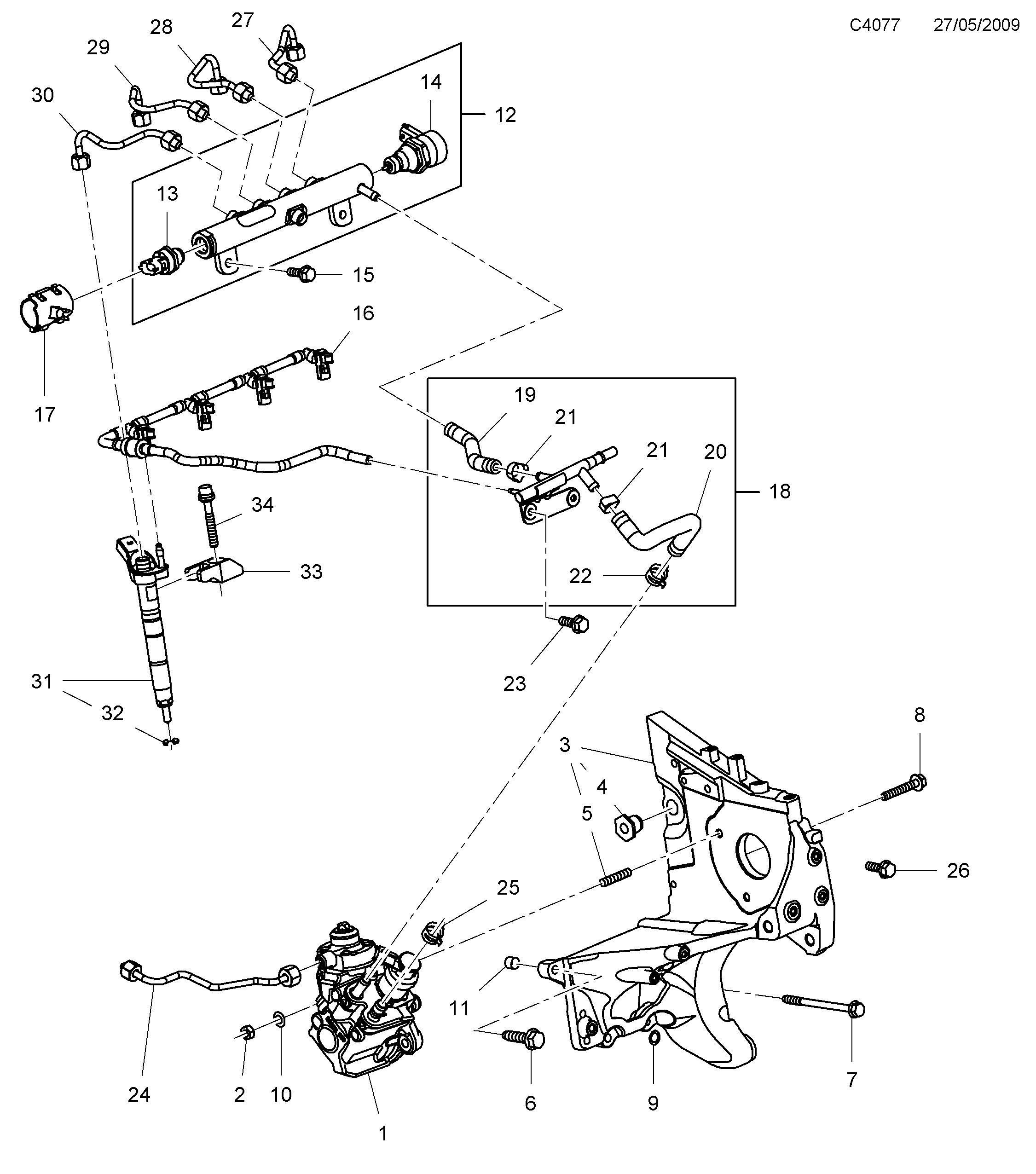

3450: Moteur - Système de carburant - Distributeur d'essence - Pompe injection

(2010 - 2012 | A20DTH, A20DTR) | Pour Saab 9-5 (650) (2010)

100%

(N°3425)

Section 3450

(N°3600)

Pos.	Réf.	Description	Usage	Qté
1	55 565 210 Pompe injection A20DTH, A20DTR	Pompe injection	A20DTH, A20DTR	1
2	93 178 880 Ecrou A20DTH, A20DTR	Ecrou	A20DTH, A20DTR	3
3	55 564 432 Fixation A20DTH, A20DTR	Fixation	A20DTH, A20DTR	1
4	55 207 720 Entretoise A20DTH, A20DTR	Entretoise	A20DTH, A20DTR	1
5	12 855 241 Goujon A20DTH, A20DTR • M8X12 \| Pompe d'injection...	Goujon	A20DTH, A20DTR M8X12 \| Pompe d'injection...	3
6	93 178 847 Vis A20DTH, A20DTR • M8X35 \| Support a...	Vis	A20DTH, A20DTR M8X35 \| Support a...	3
7	55 207 946 Vis à tête hexagonale A20DTH, A20DTR • M8X111 \| Support a...	Vis à tête hexagonale	A20DTH, A20DTR M8X111 \| Support a...	2
8	12 855 322 Vis à tête hexagonale A20DTH, A20DTR • M8X50 \| Support a...	Vis à tête hexagonale	A20DTH, A20DTR M8X50 \| Support a...	1
9	93 179 080 Rondelle A20DTH, A20DTR • M8 \| Support a...	Rondelle	A20DTH, A20DTR M8 \| Support a...	1
10	93 178 879 Rondelle A20DTH, A20DTR • M8 \| Pompe carburant	Rondelle	A20DTH, A20DTR M8 \| Pompe carburant	3
11	93 178 469 Obturateur à vis A20DTH, A20DTR • Support a bloc	Obturateur à vis	A20DTH, A20DTR Support a bloc	2
12	55 564 168 Tuyau distribution A20DTH, A20DTR	Tuyau distribution	A20DTH, A20DTR	1
13	55 564 170 Régulateur A20DTH, A20DTR	Régulateur	A20DTH, A20DTR	1
14	55 564 171 Elément sensible A20DTH, A20DTR	Elément sensible	A20DTH, A20DTR	1
15	93 178 829 Vis A20DTH, A20DTR • M8X25	Vis	A20DTH, A20DTR M8X25	2
16	55 564 172 Flexible A20DTH, A20DTR • Retour	Flexible	A20DTH, A20DTR Retour	1
17	55 567 011 Serre-câble A20DTH, A20DTR • Flexible de retour de...	Serre-câble	A20DTH, A20DTR Flexible de retour de...	1
18	55 567 093 Réservoir A20DTH, A20DTR	Réservoir	A20DTH, A20DTR	1
19	55 567 094 Flexible A20DTH, A20DTR • Alimentation	Flexible	A20DTH, A20DTR Alimentation	1
20	55 567 095 Flexible A20DTH, A20DTR • Alimentation	Flexible	A20DTH, A20DTR Alimentation	1
21	93 177 692 Collier serrage A20DTH, A20DTR • Flexible d'alimentation en carburant	Collier serrage	A20DTH, A20DTR Flexible d'alimentation en carburant	X
22	12 855 374 Serre-câble A20DTH, A20DTR • Flexible d'alimentation en carburant	Serre-câble	A20DTH, A20DTR Flexible d'alimentation en carburant	X
23	93 178 832 Vis A20DTH, A20DTR • M6X18	Vis	A20DTH, A20DTR M6X18	1
24	55 564 340 Conduite carburant A20DTH, A20DTR • Alimentation	Conduite carburant	A20DTH, A20DTR Alimentation	1
25	90 572 588 Pince serrage A20DTH, A20DTR • Flexible d'alimentation en carburant	Pince serrage	A20DTH, A20DTR Flexible d'alimentation en carburant	X
26	93 178 832 Vis A20DTH, A20DTR • M6X18	Vis	A20DTH, A20DTR M6X18	2
27	55 564 336 Conduite carburant A20DTH, A20DTR • cylindre 1	Conduite carburant	A20DTH, A20DTR cylindre 1	1
28	55 564 337 Conduite carburant A20DTH, A20DTR • cylindre 2	Conduite carburant	A20DTH, A20DTR cylindre 2	1
29	55 564 338 Conduite carburant A20DTH, A20DTR • cylindre 3	Conduite carburant	A20DTH, A20DTR cylindre 3	1
30	55 564 339 Conduite carburant A20DTH, A20DTR • cylindre 4	Conduite carburant	A20DTH, A20DTR cylindre 4	1
31	55 565 209 Injecteur A20DTH, A20DTR	Injecteur	A20DTH, A20DTR	4
32	55 565 375 Joint torique A20DTH, A20DTR	Joint torique	A20DTH, A20DTR	4
33	55 564 625 Fixation A20DTH, A20DTR	Fixation	A20DTH, A20DTR	4
34	55 564 653 Vis A20DTH, A20DTR • M8x60	Vis	A20DTH, A20DTR M8x60	4
