Où trouver le schéma éclaté et les références de pièces pour Système d'admission et d'échappement sur Saab 9-5 (650) 2010 ?

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Système d'admission et d'échappement sur Saab 9-5 (650) 2010. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Comment identifier une référence de pièce constructeur Saab dans la section Système d'admission et d'échappement ?

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Comment copier une référence de pièce Saab de la section Système d'admission et d'échappement pour passer commande ?

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Que signifie la mention NLS sur une référence de rechange Saab ?

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Système d'admission et d'échappement est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Comment vérifier si les références de la section Système d'admission et d'échappement conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

EPC

Accédez à votre espace Saabiste.

Articles Mon Garage Diagnostic WIS EPC Soutien

Rejoindre

Retour aux Modèles

Retour aux Groupes

Rechercher par VIN

Recherche par référence

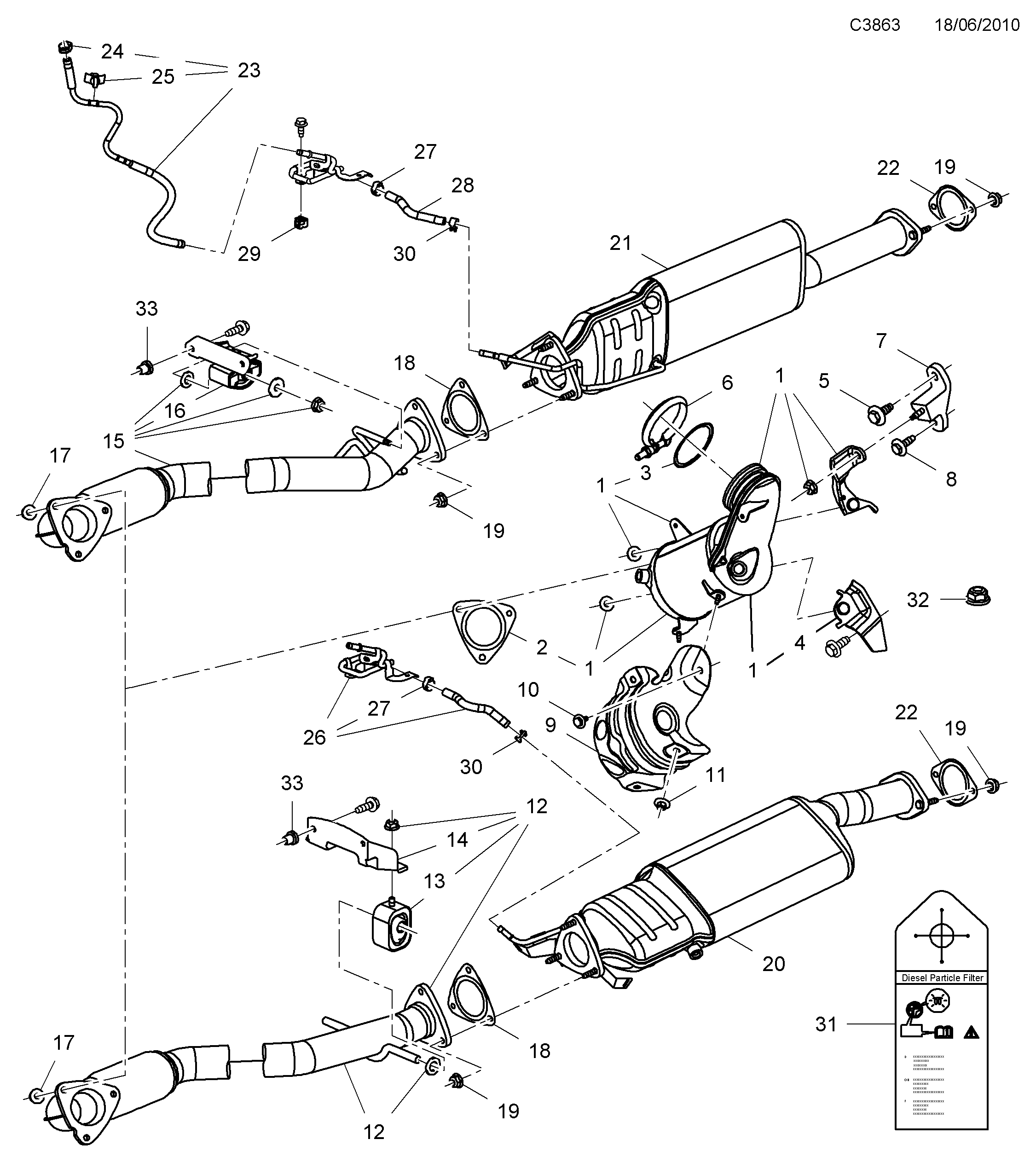

4640: Moteur - Système d'admission et d'échappement - Système d'échappement - Avant

(2010 - 2012 | A20DTH, A20DTR) | Pour Saab 9-5 (650) (2010)

100%

(N°4630)

Section 4640

(N°4650)

Pos.	Réf.	Description	Usage	Qté
1	55 562 937 Convertisseur catalytique A20DTH, A20DTR	Convertisseur catalytique	A20DTH, A20DTR	1
2	55 187 592 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
3	55 207 801 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
4	55 562 940 Fixation A20DTH, A20DTR	Fixation	A20DTH, A20DTR	1
5	11 589 163 Vis A20DTH, A20DTR • M10X20 \| catalyseur Support	Vis	A20DTH, A20DTR M10X20 \| catalyseur Support	2
5	11 589 164 Vis A20DTH, A20DTR • M10X25 \| catalyseur Support	Vis	A20DTH, A20DTR M10X25 \| catalyseur Support	2
6	55 209 165 Collier de serrage A20DTH, A20DTR	Collier de serrage	A20DTH, A20DTR	1
7	55 571 181 Fixation A20DTH, A20DTR • catalyseur	Fixation	A20DTH, A20DTR catalyseur	1
8	11 519 388 Vis A20DTH, A20DTR • M8X25 \| catalyseur Console	Vis	A20DTH, A20DTR M8X25 \| catalyseur Console	1
9	55 562 942 Tôle isolante A20DTH, A20DTR	Tôle isolante	A20DTH, A20DTR	1
10	11 519 374 Vis A20DTH, A20DTR • M6X12	Vis	A20DTH, A20DTR M6X12	2
11	11 609 411 Ecrou A20DTH, A20DTR • M6	Ecrou	A20DTH, A20DTR M6	2
12	12 848 700 Tuyau d'échappement A20DTH, A20DTR • FRONT \| Sans transmission...	Tuyau d'échappement	A20DTH, A20DTR FRONT \| Sans transmission...	1
13	13 229 781 Isolant A20DTH, A20DTR • Sans transmission intégrale (XWD)	Isolant	A20DTH, A20DTR Sans transmission intégrale (XWD)	2
14	13 229 892 Fixation A20DTH, A20DTR • Sans transmission intégrale (XWD)	Fixation	A20DTH, A20DTR Sans transmission intégrale (XWD)	1
15	12 848 701 Tuyau d'échappement A20DTH, A20DTR • FRONT \| Avec transmission...	Tuyau d'échappement	A20DTH, A20DTR FRONT \| Avec transmission...	1
16	13 229 793 Isolant A20DTH, A20DTR	Isolant	A20DTH, A20DTR	1
17	11 102 751 Ecrou hexagonal A20DTH, A20DTR • Tuyau avant a catalyseur	Ecrou hexagonal	A20DTH, A20DTR Tuyau avant a catalyseur	3
18	13 293 994 Joint A20DTH, A20DTR • Tuyau avant a catalyseur	Joint	A20DTH, A20DTR Tuyau avant a catalyseur	1
19	11 516 076 Ecrou A20DTH, A20DTR • Tuyau avant a catalyseur	Ecrou	A20DTH, A20DTR Tuyau avant a catalyseur	3
20	55 564 240 Convertisseur catalytique A20DTH, A20DTR • Sans transmission intégrale (XWD)	Convertisseur catalytique	A20DTH, A20DTR Sans transmission intégrale (XWD)	1
21	55 562 888 Convertisseur catalytique A20DTH, A20DTR • Avec transmission intégrale (XWD)	Convertisseur catalytique	A20DTH, A20DTR Avec transmission intégrale (XWD)	1
22	13 229 873 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
23	55 567 805 Tuyau A20DTH, A20DTR • Capteur de pression du...	Tuyau	A20DTH, A20DTR Capteur de pression du...	1
24	55 353 931 Serre-câble A20DTH, A20DTR • Capteur de pression du...	Serre-câble	A20DTH, A20DTR Capteur de pression du...	1
25	13 173 038 Ruban serrage A20DTH, A20DTR • Capteur de pression du...	Ruban serrage	A20DTH, A20DTR Capteur de pression du...	1
26	55 567 812 Tuyau A20DTH, A20DTR • Capteur de pression du...	Tuyau	A20DTH, A20DTR Capteur de pression du...	1
27	55 353 931 Serre-câble A20DTH, A20DTR • Sans transmission intégrale (XWD)	Serre-câble	A20DTH, A20DTR Sans transmission intégrale (XWD)	1
28	55 567 821 Flexible A20DTH, A20DTR • Capteur de pression du...	Flexible	A20DTH, A20DTR Capteur de pression du...	1
29	11 570 215 Ecrou A20DTH, A20DTR	Ecrou	A20DTH, A20DTR	2
30	55 564 198 Serre-câble A20DTH, A20DTR	Serre-câble	A20DTH, A20DTR	2
31	13 265 825 Etiquette A20DTH, A20DTR • Information filtre a particules	Etiquette	A20DTH, A20DTR Information filtre a particules	1
32	11 516 077 Ecrou A20DTH, A20DTR • M10 \| Tuyau d'échappement...	Ecrou	A20DTH, A20DTR M10 \| Tuyau d'échappement...	1
33	90 575 310 Ecrou rivet A20DTH, A20DTR • Tuyau d'échappement Console Avant	Ecrou rivet	A20DTH, A20DTR Tuyau d'échappement Console Avant	2
