Question 1

Où trouver le schéma éclaté et les références de pièces pour Système de suralimentation sur Saab 9-5 (650) 2010 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Système de suralimentation sur Saab 9-5 (650) 2010. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Système de suralimentation ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Système de suralimentation pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Système de suralimentation est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Système de suralimentation conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

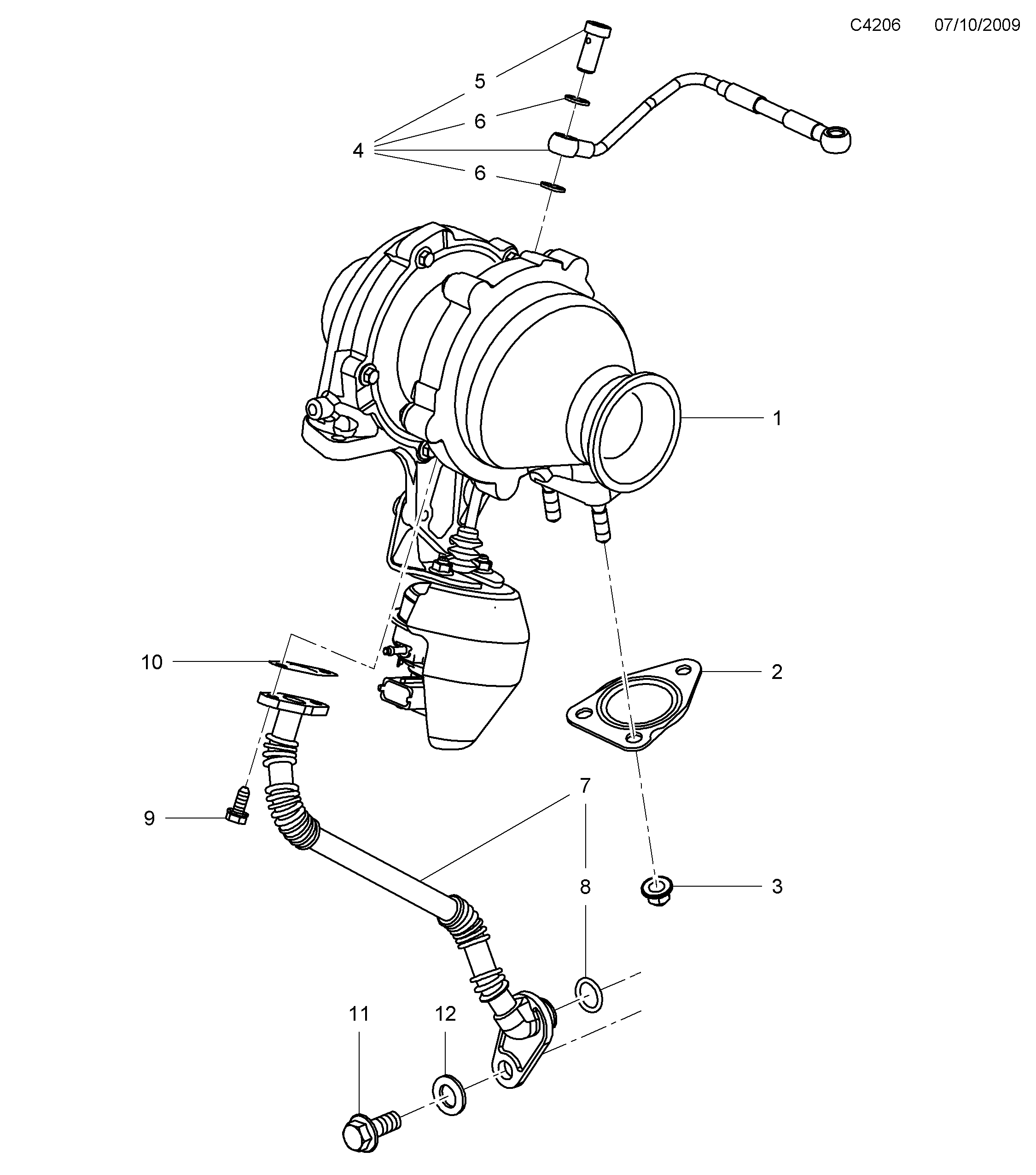

Pos.	Réf.	Description	Usage	Qté
1	55 570 748 Turbocompresseur A20DTH, A20DTR	Turbocompresseur	A20DTH, A20DTR	1
2	55 566 283 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
3	55 574 830 Ecrou A20DTH, A20DTR	Ecrou	A20DTH, A20DTR	3
4	55 566 153 Tuyau A20DTH, A20DTR • Alimentation	Tuyau	A20DTH, A20DTR Alimentation	1
5	55 566 550 Boulon A20DTH, A20DTR	Boulon	A20DTH, A20DTR	2
6	12 855 333 Joint torique A20DTH, A20DTR	Joint torique	A20DTH, A20DTR	4
7	55 566 148 Conduit retour A20DTH, A20DTR	Conduit retour	A20DTH, A20DTR	1
8	55 566 150 Joint torique A20DTH, A20DTR	Joint torique	A20DTH, A20DTR	1
9	93 178 505 Vis A20DTH, A20DTR • M6 x 16	Vis	A20DTH, A20DTR M6 x 16	2
10	55 566 151 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
11	12 855 066 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	1
12	93 178 879 Rondelle A20DTH, A20DTR	Rondelle	A20DTH, A20DTR	1

Pos.	Réf.	Description	Usage	Qté
1	55 570 748 Turbocompresseur A20DTH, A20DTR	Turbocompresseur	A20DTH, A20DTR	1
2	55 566 283 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
3	55 574 830 Ecrou A20DTH, A20DTR	Ecrou	A20DTH, A20DTR	3
4	55 566 153 Tuyau A20DTH, A20DTR • Alimentation	Tuyau	A20DTH, A20DTR Alimentation	1
5	55 566 550 Boulon A20DTH, A20DTR	Boulon	A20DTH, A20DTR	2
6	12 855 333 Joint torique A20DTH, A20DTR	Joint torique	A20DTH, A20DTR	4
7	55 566 148 Conduit retour A20DTH, A20DTR	Conduit retour	A20DTH, A20DTR	1
8	55 566 150 Joint torique A20DTH, A20DTR	Joint torique	A20DTH, A20DTR	1
9	93 178 505 Vis A20DTH, A20DTR • M6 x 16	Vis	A20DTH, A20DTR M6 x 16	2
10	55 566 151 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
11	12 855 066 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	1
12	93 178 879 Rondelle A20DTH, A20DTR	Rondelle	A20DTH, A20DTR	1

7050: Moteur - Système de suralimentation - Turbocompresseur
