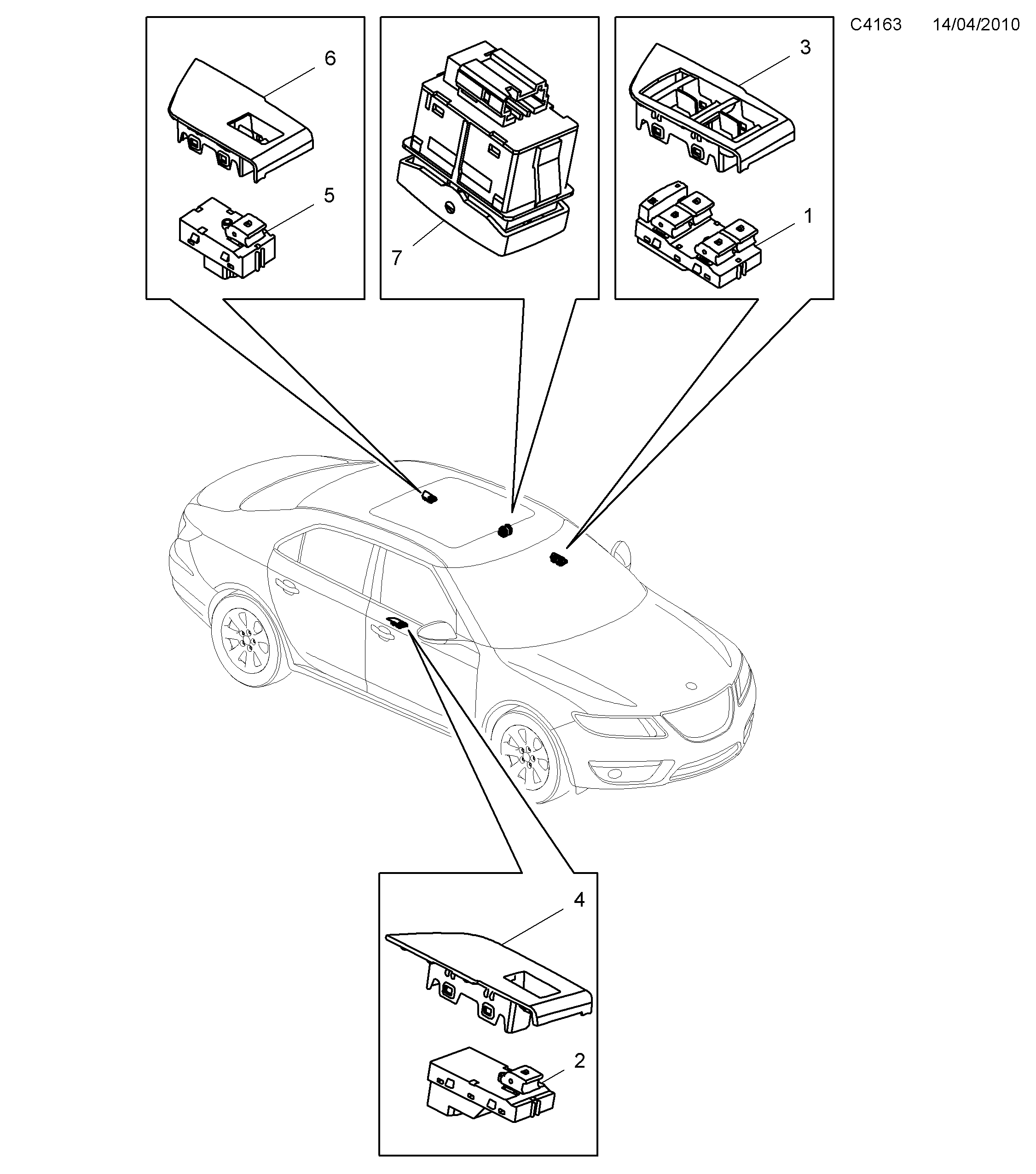

2800: Système électrique, généralités - Autre équipement électrique - Interrupteur - Vitre de portière

(2010 - 2012) | Pour Saab 9-5 (650) (2010)

100%

(N°2700)

Section 2800

(N°2900)

Pos.	Réf.	Description	Usage	Qté
1	13 319 401 Interrupteur LHD • LH \| Avec fonction...	Interrupteur	LHD LH \| Avec fonction...	1
1	13 319 398 Interrupteur LHD • LH \| Avec fonction...	Interrupteur	LHD LH \| Avec fonction...	1
1	13 319 391 Interrupteur LHD • LH \| Avec fonction...	Interrupteur	LHD LH \| Avec fonction...	1
1	13 319 399 Interrupteur LHD • LH \| Avec fonction...	Interrupteur	LHD LH \| Avec fonction...	1
1	13 319 392 Interrupteur LHD • LH \| Avec fonction...	Interrupteur	LHD LH \| Avec fonction...	1
1	13 319 400 Interrupteur LHD • LH \| Avec fonction...	Interrupteur	LHD LH \| Avec fonction...	1
2	13 307 906 Interrupteur LHD • RH \| Avant lève-vitre...	Interrupteur	LHD RH \| Avant lève-vitre...	1
2	13 307 909 Interrupteur LHD • RH \| Avant lève-vitre...	Interrupteur	LHD RH \| Avant lève-vitre...	1
2	13 307 904 Interrupteur LHD • RH \| Avant lève-vitre...	Interrupteur	LHD RH \| Avant lève-vitre...	1
2	13 307 907 Interrupteur LHD • RH \| Avant lève-vitre...	Interrupteur	LHD RH \| Avant lève-vitre...	1
2	13 307 905 Interrupteur LHD • RH \| Avant lève-vitre...	Interrupteur	LHD RH \| Avant lève-vitre...	1
2	13 307 908 Interrupteur LHD • RH \| Avant lève-vitre...	Interrupteur	LHD RH \| Avant lève-vitre...	1
1	13 319 402 Interrupteur RHD • RH \| Avec fonction...	Interrupteur	RHD RH \| Avec fonction...	1
1	13 319 395 Interrupteur RHD • RH \| Avec fonction...	Interrupteur	RHD RH \| Avec fonction...	1
1	13 319 393 Interrupteur RHD • RH \| Avec fonction...	Interrupteur	RHD RH \| Avec fonction...	1
1	13 319 396 Interrupteur RHD • RH \| Avec fonction...	Interrupteur	RHD RH \| Avec fonction...	1
1	13 319 394 Interrupteur RHD • RH \| Avec fonction...	Interrupteur	RHD RH \| Avec fonction...	1
1	13 319 397 Interrupteur RHD • RH \| Avec fonction...	Interrupteur	RHD RH \| Avec fonction...	1
3	13 293 849 Entourage LHD • LH \| Avant lève-vitre...	Entourage	LHD LH \| Avant lève-vitre...	1
3	13 293 850 Entourage LHD • LH \| Avant lève-vitre...	Entourage	LHD LH \| Avant lève-vitre...	1
3	13 293 851 Entourage LHD • LH \| Avant lève-vitre...	Entourage	LHD LH \| Avant lève-vitre...	1
3	13 293 846 Entourage RHD • RH \| Avant lève-vitre...	Entourage	RHD RH \| Avant lève-vitre...	1
3	13 293 847 Entourage RHD • RH \| Avant lève-vitre...	Entourage	RHD RH \| Avant lève-vitre...	1
3	13 293 848 Entourage RHD • RH \| Avant lève-vitre...	Entourage	RHD RH \| Avant lève-vitre...	1
4	13 293 852 Entourage LHD • RH \| Avant lève-vitre...	Entourage	LHD RH \| Avant lève-vitre...	1
4	13 293 853 Entourage LHD • RH \| Avant lève-vitre...	Entourage	LHD RH \| Avant lève-vitre...	1
4	13 293 854 Entourage LHD • RH \| Avant lève-vitre...	Entourage	LHD RH \| Avant lève-vitre...	1
4	13 293 843 Entourage RHD • LH \| Avant lève-vitre...	Entourage	RHD LH \| Avant lève-vitre...	1
4	13 293 845 Entourage RHD • LH \| Avant lève-vitre...	Entourage	RHD LH \| Avant lève-vitre...	1
4	13 293 844 Entourage RHD • LH \| Avant lève-vitre...	Entourage	RHD LH \| Avant lève-vitre...	1
5	13 307 900 Interrupteur Avec fonction moins express...	Interrupteur	Avec fonction moins express...	2
5	13 307 901 Interrupteur Avec fonction plus/moins express...	Interrupteur	Avec fonction plus/moins express...	2
5	13 307 898 Interrupteur Avec fonction moins express...	Interrupteur	Avec fonction moins express...	2
5	13 307 902 Interrupteur Avec fonction plus/moins express...	Interrupteur	Avec fonction plus/moins express...	2
5	13 307 899 Interrupteur Avec fonction moins express...	Interrupteur	Avec fonction moins express...	2
5	13 307 903 Interrupteur Avec fonction plus/moins express...	Interrupteur	Avec fonction plus/moins express...	2
6	13 293 855 Entourage LH \| Arrière lève-vitre...	Entourage	LH \| Arrière lève-vitre...	1
6	13 293 856 Entourage LH \| Arrière lève-vitre...	Entourage	LH \| Arrière lève-vitre...	1
6	13 293 857 Entourage LH \| Arrière lève-vitre...	Entourage	LH \| Arrière lève-vitre...	1
6	13 293 858 Entourage RH \| Arrière lève-vitre...	Entourage	RH \| Arrière lève-vitre...	1
6	13 293 859 Entourage RH \| Arrière lève-vitre...	Entourage	RH \| Arrière lève-vitre...	1
6	13 293 860 Entourage RH \| Arrière lève-vitre...	Entourage	RH \| Arrière lève-vitre...	1
7	13 303 488 Interrupteur toit ouvrant Pare-soleil Titane...	Interrupteur	toit ouvrant Pare-soleil Titane...	1
7	13 303 489 Interrupteur toit ouvrant Pare-soleil Neutre...	Interrupteur	toit ouvrant Pare-soleil Neutre...	1
7	13 302 027 Interrupteur toit ouvrant Titane clair	Interrupteur	toit ouvrant Titane clair	1
7	13 302 028 Interrupteur toit ouvrant Neutre clair	Interrupteur	toit ouvrant Neutre clair	1
