Question 1

Où trouver le schéma éclaté et les références de pièces pour Suspension avant sur Saab 9-5 (650) 2010 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Suspension avant sur Saab 9-5 (650) 2010. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Suspension avant ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Suspension avant pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Suspension avant est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Suspension avant conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

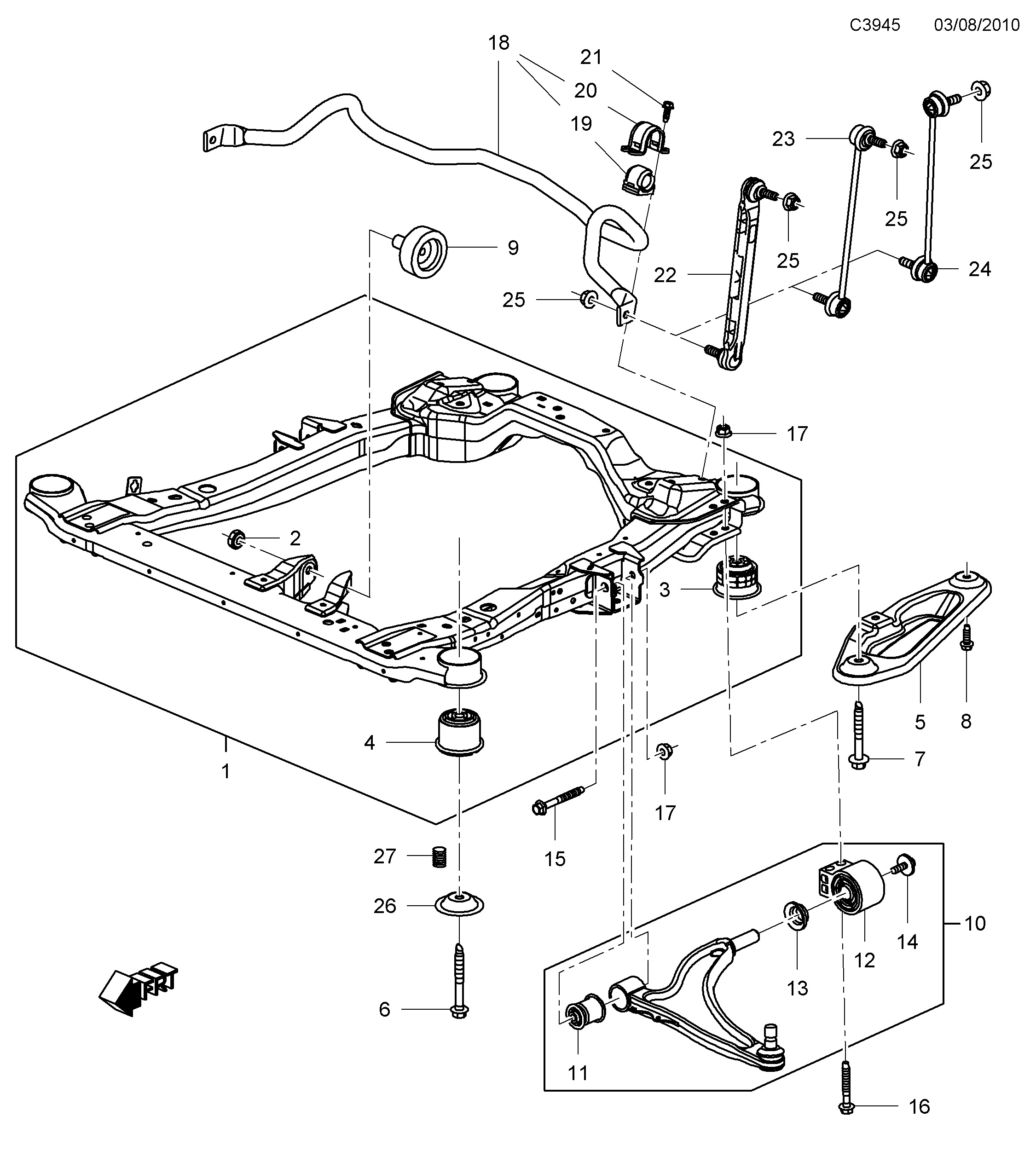

Pos.	Réf.	Description	Usage	Qté
1	12 848 401 Boîte d'essieu avant	Boîte d'essieu avant		1
2	11 570 705 Ecrou	Ecrou		1
3	13 318 428 Isolant	Isolant		2
4	13 280 217 Isolant	Isolant		2
5	13 303 034 Support RH	Support	RH	1
5	13 235 089 Support LH	Support	LH	1
6	11 570 926 Vis M14X109.5	Vis	M14X109.5	2
7	11 570 927 Vis M14X101.5	Vis	M14X101.5	2
8	11 588 739 Vis à tête hexagonale M10X35	Vis à tête hexagonale	M10X35	2
9	13 310 150 Amortisseur vibrations A20DTH, A20DTR	Amortisseur vibrations	A20DTH, A20DTR	1
10	13 360 020 Bras de guidage, droit RH \| Element de...	Bras de guidage, droit	RH \| Element de...	1
10	13 360 028 Bras de guidage, droit RH \| Element de...	Bras de guidage, droit	RH \| Element de...	1
10	13 360 019 Bras de guidage, gauche LH \| Element de...	Bras de guidage, gauche	LH \| Element de...	1
10	13 360 027 Bras de guidage, gauche LH \| Element de...	Bras de guidage, gauche	LH \| Element de...	1
11	13 318 894 Bague N'est pas une pièce...	Bague	N'est pas une pièce...	1
12	13 280 216 Douille d'amortisseur	Douille d'amortisseur		1
13	13 278 806 Douille	Douille		1
14	11 610 941 Vis M10 X 32	Vis	M10 X 32	1
15	11 609 608 Vis M12 X 95	Vis	M12 X 95	2
16	11 589 279 Vis M12X80	Vis	M12X80	4
17	11 609 282 Ecrou	Ecrou		4
18	13 230 516 Stabilisatrice A20NHT, A20NFT, A20DTR, A28NER • CODE=S2 \| Element de...	Stabilisatrice	A20NHT, A20NFT, A20DTR, A28NER CODE=S2 \| Element de...	1
19	13 281 781 Isolant	Isolant		2
20	13 281 780 Pince serrage	Pince serrage		2
18	20 932 136 Stabilisatrice A20NHT, A20NFT • CODE=S9 \| Element de...	Stabilisatrice	A20NHT, A20NFT CODE=S9 \| Element de...	1
18	20 932 137 Stabilisatrice A20DTR • CODE=S1 \| Element de...	Stabilisatrice	A20DTR CODE=S1 \| Element de...	1
18	13 230 520 Stabilisatrice 2010-2010 • A28NET, A28NER • CODE=SA \| Element de...	Stabilisatrice	2010-2010 A28NET, A28NER CODE=SA \| Element de...	1
19	13 281 782 Isolant	Isolant		2
21	11 588 723 Vis M8X25	Vis	M8X25	4
22	13 219 141 Tige articulée Element de suspension avant...	Tige articulée	Element de suspension avant...	2
23	13 258 052 Tige articulée Element de suspension avant...	Tige articulée	Element de suspension avant...	2
24	13 282 833 Tige articulée Element de suspension avant...	Tige articulée	Element de suspension avant...	2
25	11 609 282 Ecrou	Ecrou		4
26	13 250 388 Retenue	Retenue		2
27	11 087 031 Fiche filetage Stabilisatrice Collier serrage	Fiche filetage	Stabilisatrice Collier serrage	X

Pos.	Réf.	Description	Usage	Qté
1	12 848 401 Boîte d'essieu avant	Boîte d'essieu avant		1
2	11 570 705 Ecrou	Ecrou		1
3	13 318 428 Isolant	Isolant		2
4	13 280 217 Isolant	Isolant		2
5	13 303 034 Support RH	Support	RH	1
5	13 235 089 Support LH	Support	LH	1
6	11 570 926 Vis M14X109.5	Vis	M14X109.5	2
7	11 570 927 Vis M14X101.5	Vis	M14X101.5	2
8	11 588 739 Vis à tête hexagonale M10X35	Vis à tête hexagonale	M10X35	2
9	13 310 150 Amortisseur vibrations A20DTH, A20DTR	Amortisseur vibrations	A20DTH, A20DTR	1
10	13 360 020 Bras de guidage, droit RH \| Element de...	Bras de guidage, droit	RH \| Element de...	1
10	13 360 028 Bras de guidage, droit RH \| Element de...	Bras de guidage, droit	RH \| Element de...	1
10	13 360 019 Bras de guidage, gauche LH \| Element de...	Bras de guidage, gauche	LH \| Element de...	1
10	13 360 027 Bras de guidage, gauche LH \| Element de...	Bras de guidage, gauche	LH \| Element de...	1
11	13 318 894 Bague N'est pas une pièce...	Bague	N'est pas une pièce...	1
12	13 280 216 Douille d'amortisseur	Douille d'amortisseur		1
13	13 278 806 Douille	Douille		1
14	11 610 941 Vis M10 X 32	Vis	M10 X 32	1
15	11 609 608 Vis M12 X 95	Vis	M12 X 95	2
16	11 589 279 Vis M12X80	Vis	M12X80	4
17	11 609 282 Ecrou	Ecrou		4
18	13 230 516 Stabilisatrice A20NHT, A20NFT, A20DTR, A28NER • CODE=S2 \| Element de...	Stabilisatrice	A20NHT, A20NFT, A20DTR, A28NER CODE=S2 \| Element de...	1
19	13 281 781 Isolant	Isolant		2
20	13 281 780 Pince serrage	Pince serrage		2
18	20 932 136 Stabilisatrice A20NHT, A20NFT • CODE=S9 \| Element de...	Stabilisatrice	A20NHT, A20NFT CODE=S9 \| Element de...	1
18	20 932 137 Stabilisatrice A20DTR • CODE=S1 \| Element de...	Stabilisatrice	A20DTR CODE=S1 \| Element de...	1
18	13 230 520 Stabilisatrice 2010-2010 • A28NET, A28NER • CODE=SA \| Element de...	Stabilisatrice	2010-2010 A28NET, A28NER CODE=SA \| Element de...	1
19	13 281 782 Isolant	Isolant		2
21	11 588 723 Vis M8X25	Vis	M8X25	4
22	13 219 141 Tige articulée Element de suspension avant...	Tige articulée	Element de suspension avant...	2
23	13 258 052 Tige articulée Element de suspension avant...	Tige articulée	Element de suspension avant...	2
24	13 282 833 Tige articulée Element de suspension avant...	Tige articulée	Element de suspension avant...	2
25	11 609 282 Ecrou	Ecrou		4
26	13 250 388 Retenue	Retenue		2
27	11 087 031 Fiche filetage Stabilisatrice Collier serrage	Fiche filetage	Stabilisatrice Collier serrage	X
