Question 1

Où trouver le schéma éclaté et les références de pièces pour Corps de moteur sur Saab 9-5 (650) 2011 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Corps de moteur sur Saab 9-5 (650) 2011. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Corps de moteur ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Corps de moteur pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Corps de moteur est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Corps de moteur conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

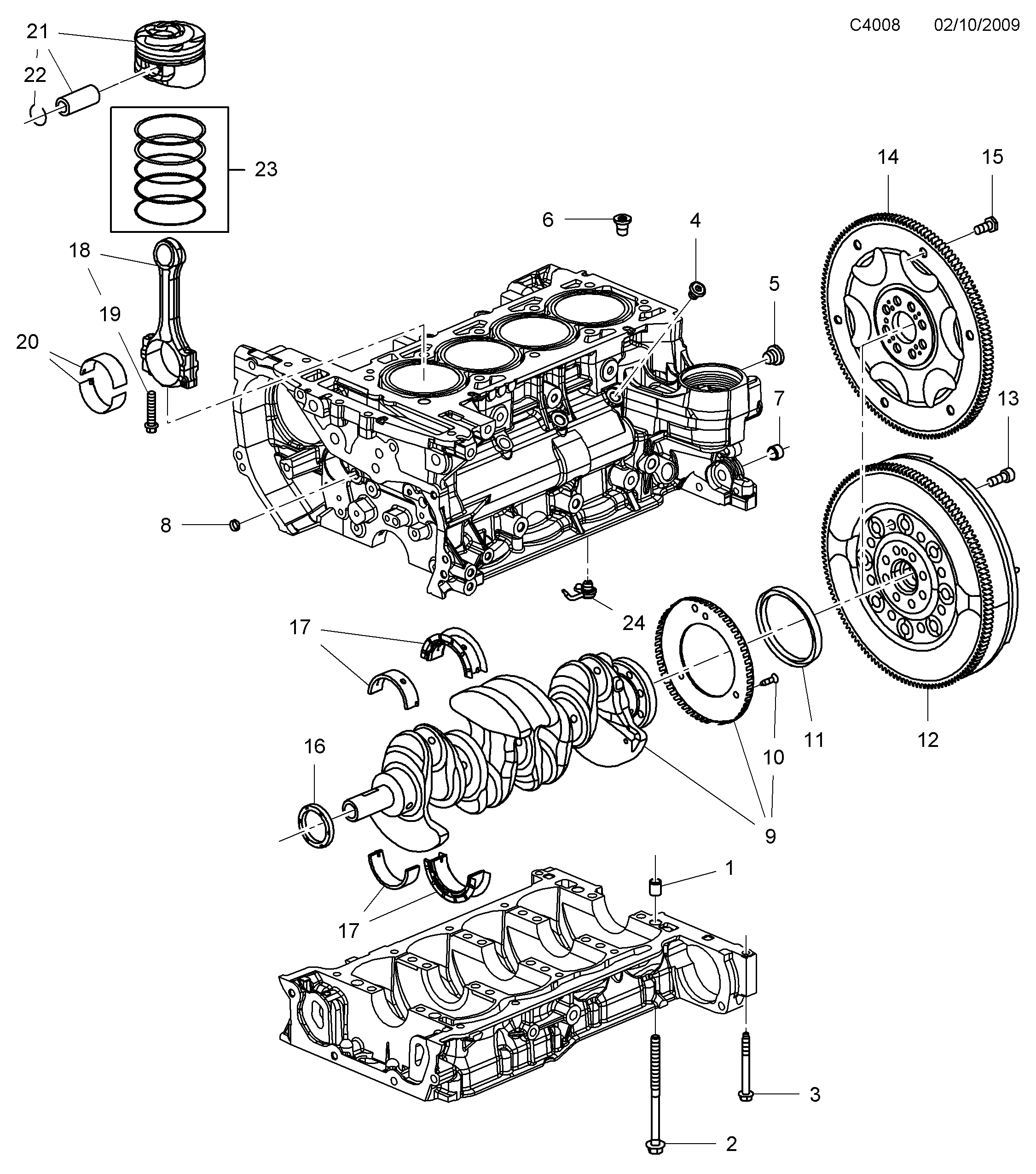

Pos.	Réf.	Description	Usage	Qté
1	90 537 102 Douille guide A20NFT, A16LET	Douille guide	A20NFT, A16LET	2
2	11 571 239 Vis A20NFT, A16LET • M10 X146	Vis	A20NFT, A16LET M10 X146	20
3	11 588 733 Vis à tête hexagonale A20NFT, A16LET • M8X80	Vis à tête hexagonale	A20NFT, A16LET M8X80	10
4	11 588 547 Obturateur à vis A20NFT, A16LET	Obturateur à vis	A20NFT, A16LET	7
5	11 569 958 Tampon verrouillage A20NFT, A16LET	Tampon verrouillage	A20NFT, A16LET	2
6	11 561 583 Tampon verrouillage A20NFT	Tampon verrouillage	A20NFT	1
7	90 351 708 Douille A20NFT, A16LET	Douille	A20NFT, A16LET	2
8	21 000 867 Capot plombage A20NFT, A16LET	Capot plombage	A20NFT, A16LET	2
9	12 619 107 Vilebrequin A20NFT, A16LET	Vilebrequin	A20NFT, A16LET	1
10	90 280 051 Vis A20NFT, A16LET • M6 x 16	Vis	A20NFT, A16LET M6 x 16	3
11	12 591 866 Bague d'étanchéité ondulée A20NFT, A16LET • REAR \| vilebrequin	Bague d'étanchéité ondulée	A20NFT, A16LET REAR \| vilebrequin	1
12	55 562 132 Volant A20NHT, A20NFT • 6 rapports	Volant	A20NHT, A20NFT 6 rapports	1
13	11 562 103 Vis A20NFT, A16LET • 6 rapports	Vis	A20NFT, A16LET 6 rapports	8
14	55 562 237 Volant A20NFT, A16LET • 6 rapports	Volant	A20NFT, A16LET 6 rapports	1
15	11 570 626 Vis A20NFT, A16LET • 6 rapports	Vis	A20NFT, A16LET 6 rapports	8
16	90 571 925 Joint A20NFT, A16LET • FRONT \| vilebrequin	Joint	A20NFT, A16LET FRONT \| vilebrequin	1
17	12 591 092 Roulement de vilebrequin, jeu A20NFT, A16LET	Roulement de vilebrequin, jeu	A20NFT, A16LET	1
18	12 638 832 Bielle assemble A20NFT, A16LET	Bielle assemble	A20NFT, A16LET	4
19	90 537 293 Vis A20NFT, A16LET	Vis	A20NFT, A16LET	8
20	12 591 093 Jeu coussinets bielles A20NFT, A16LET	Jeu coussinets bielles	A20NFT, A16LET	4
21	89 018 108 Piston A20NFT, A16LET	Piston	A20NFT, A16LET	4
22	12 755 171 Anneau verrouillage A20NFT, A16LET	Anneau verrouillage	A20NFT, A16LET	8
23	89 018 107 Jeu segments piston A20NFT, A16LET	Jeu segments piston	A20NFT, A16LET	4
24	12 596 230 Gicleur A20NFT, A16LET	Gicleur	A20NFT, A16LET	4

Pos.	Réf.	Description	Usage	Qté
1	90 537 102 Douille guide A20NFT, A16LET	Douille guide	A20NFT, A16LET	2
2	11 571 239 Vis A20NFT, A16LET • M10 X146	Vis	A20NFT, A16LET M10 X146	20
3	11 588 733 Vis à tête hexagonale A20NFT, A16LET • M8X80	Vis à tête hexagonale	A20NFT, A16LET M8X80	10
4	11 588 547 Obturateur à vis A20NFT, A16LET	Obturateur à vis	A20NFT, A16LET	7
5	11 569 958 Tampon verrouillage A20NFT, A16LET	Tampon verrouillage	A20NFT, A16LET	2
6	11 561 583 Tampon verrouillage A20NFT	Tampon verrouillage	A20NFT	1
7	90 351 708 Douille A20NFT, A16LET	Douille	A20NFT, A16LET	2
8	21 000 867 Capot plombage A20NFT, A16LET	Capot plombage	A20NFT, A16LET	2
9	12 619 107 Vilebrequin A20NFT, A16LET	Vilebrequin	A20NFT, A16LET	1
10	90 280 051 Vis A20NFT, A16LET • M6 x 16	Vis	A20NFT, A16LET M6 x 16	3
11	12 591 866 Bague d'étanchéité ondulée A20NFT, A16LET • REAR \| vilebrequin	Bague d'étanchéité ondulée	A20NFT, A16LET REAR \| vilebrequin	1
12	55 562 132 Volant A20NHT, A20NFT • 6 rapports	Volant	A20NHT, A20NFT 6 rapports	1
13	11 562 103 Vis A20NFT, A16LET • 6 rapports	Vis	A20NFT, A16LET 6 rapports	8
14	55 562 237 Volant A20NFT, A16LET • 6 rapports	Volant	A20NFT, A16LET 6 rapports	1
15	11 570 626 Vis A20NFT, A16LET • 6 rapports	Vis	A20NFT, A16LET 6 rapports	8
16	90 571 925 Joint A20NFT, A16LET • FRONT \| vilebrequin	Joint	A20NFT, A16LET FRONT \| vilebrequin	1
17	12 591 092 Roulement de vilebrequin, jeu A20NFT, A16LET	Roulement de vilebrequin, jeu	A20NFT, A16LET	1
18	12 638 832 Bielle assemble A20NFT, A16LET	Bielle assemble	A20NFT, A16LET	4
19	90 537 293 Vis A20NFT, A16LET	Vis	A20NFT, A16LET	8
20	12 591 093 Jeu coussinets bielles A20NFT, A16LET	Jeu coussinets bielles	A20NFT, A16LET	4
21	89 018 108 Piston A20NFT, A16LET	Piston	A20NFT, A16LET	4
22	12 755 171 Anneau verrouillage A20NFT, A16LET	Anneau verrouillage	A20NFT, A16LET	8
23	89 018 107 Jeu segments piston A20NFT, A16LET	Jeu segments piston	A20NFT, A16LET	4
24	12 596 230 Gicleur A20NFT, A16LET	Gicleur	A20NFT, A16LET	4

300: Moteur - Corps de moteur - Bloc-cylindres - Vilebrequin et piston
