Question 1

Où trouver le schéma éclaté et les références de pièces pour Système d'admission et d'échappement sur Saab 9-5 (650) 2011 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Système d'admission et d'échappement sur Saab 9-5 (650) 2011. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Système d'admission et d'échappement ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Système d'admission et d'échappement pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Système d'admission et d'échappement est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Système d'admission et d'échappement conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

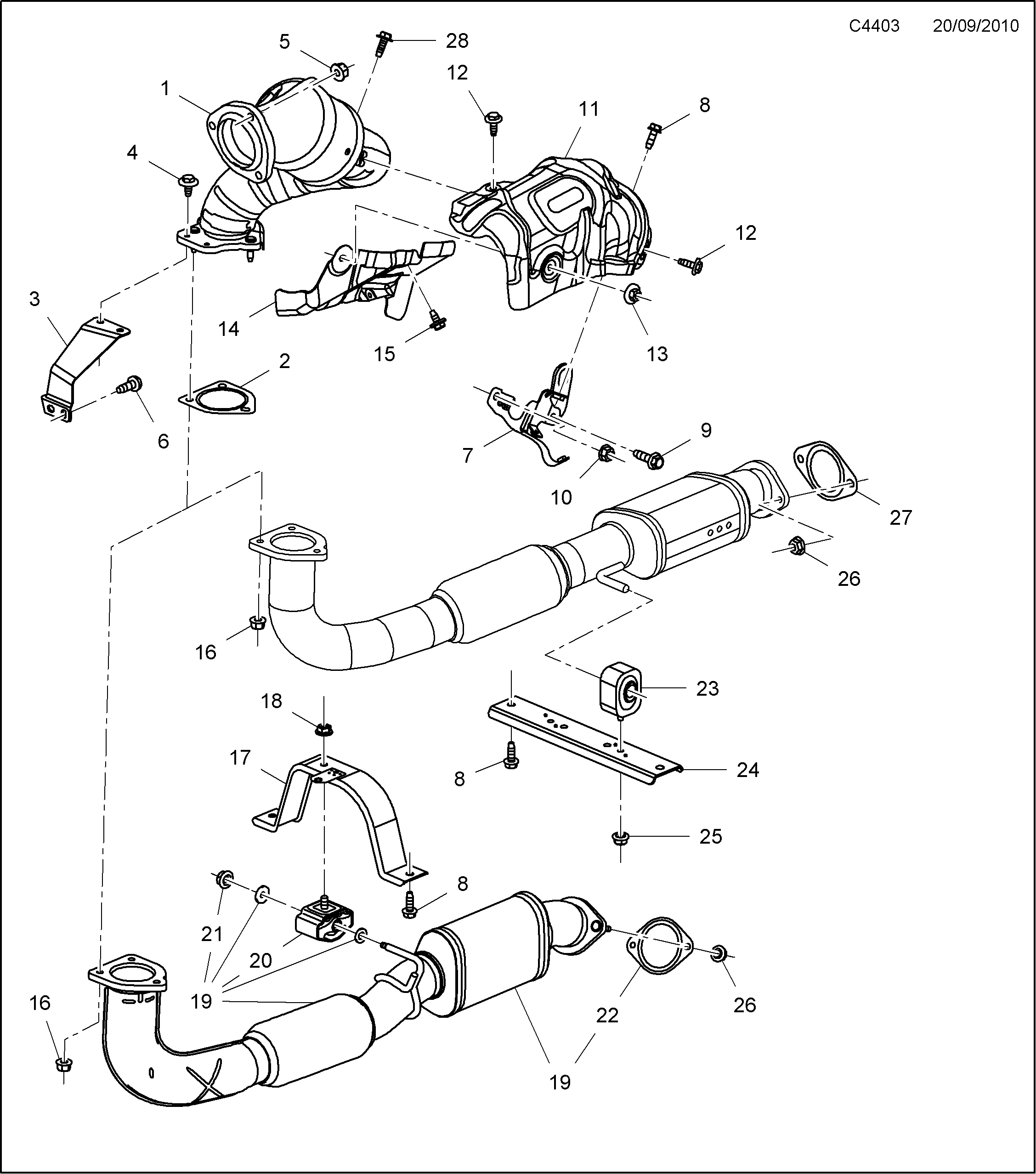

Pos.	Réf.	Description	Usage	Qté
1	55 570 954 Convertisseur catalytique A28NER • SYSTEME D'EMISSION CEE 09	Convertisseur catalytique	A28NER SYSTEME D'EMISSION CEE 09	1
1	55 565 360 Convertisseur catalytique A28NER • SYSTEME D'EMISSION FEDERAL, TIER...	Convertisseur catalytique	A28NER SYSTEME D'EMISSION FEDERAL, TIER...	1
2	13 293 592 Joint A28NER • convertisseur catalytique a tuyau...	Joint	A28NER convertisseur catalytique a tuyau...	1
3	55 562 545 Etrier A28NER	Etrier	A28NER	1
4	11 519 386 Vis à tête hexagonale A28NER • M8X16	Vis à tête hexagonale	A28NER M8X16	2
5	55 555 775 Écrou, auto-bloquant A28NER • M8	Écrou, auto-bloquant	A28NER M8	3
6	11 588 724 Vis A28NER • M8X30	Vis	A28NER M8X30	1
7	55 563 357 Fixation A28NER	Fixation	A28NER	1
8	11 588 723 Vis A28NER • M8X25	Vis	A28NER M8X25	1
9	11 588 739 Vis à tête hexagonale A28NER • M10X35	Vis à tête hexagonale	A28NER M10X35	1
10	11 514 597 Ecrou A28NER • M10	Ecrou	A28NER M10	1
11	55 562 311 Tôle isolante A28NER • catalyseur	Tôle isolante	A28NER catalyseur	1
12	11 519 375 Vis A28NER • catalyseur Tôle isolante	Vis	A28NER catalyseur Tôle isolante	3
13	11 609 411 Ecrou A28NER • catalyseur Tôle isolante	Ecrou	A28NER catalyseur Tôle isolante	2
14	55 563 480 Tôle isolante A28NER • Transmission	Tôle isolante	A28NER Transmission	1
15	11 519 381 Vis A28NER • M6x15 \| Transmission Tôle...	Vis	A28NER M6x15 \| Transmission Tôle...	1
16	11 102 751 Ecrou hexagonal A28NER • M8 \| convertisseur catalytique...	Ecrou hexagonal	A28NER M8 \| convertisseur catalytique...	3
17	13 229 792 Fixation A28NER • Avec transmission intégrale (XWD)	Fixation	A28NER Avec transmission intégrale (XWD)	1
18	11 516 077 Ecrou A28NER • M10 \| Avec transmission...	Ecrou	A28NER M10 \| Avec transmission...	1
19	12 822 670 Tuyau d'échappement A28NER • FRONT \| SYSTEME D'EMISSION...	Tuyau d'échappement	A28NER FRONT \| SYSTEME D'EMISSION...	1
19	12 822 671 Tuyau d'échappement A28NER • FRONT \| SYSTEME D'EMISSION...	Tuyau d'échappement	A28NER FRONT \| SYSTEME D'EMISSION...	1
20	13 229 781 Isolant A28NER • Avec transmission intégrale (XWD)	Isolant	A28NER Avec transmission intégrale (XWD)	1
21	11 516 076 Ecrou A28NER • Avec transmission intégrale (XWD)	Ecrou	A28NER Avec transmission intégrale (XWD)	1
22	13 229 873 Joint A28NER • Avec transmission intégrale (XWD)	Joint	A28NER Avec transmission intégrale (XWD)	1
23	13 286 674 Isolant A28NER	Isolant	A28NER	1
24	13 229 791 Fixation A28NER	Fixation	A28NER	1
25	11 516 076 Ecrou A28NER	Ecrou	A28NER	1
26	11 516 076 Ecrou A28NER • M8	Ecrou	A28NER M8	2
27	13 229 873 Joint A28NER • Sans transmission intégrale (XWD)	Joint	A28NER Sans transmission intégrale (XWD)	1
28	11 588 711 Vis à tête hexagonale 2011-2011 • A28NER • M6X16 \| catalyseur Support	Vis à tête hexagonale	2011-2011 A28NER M6X16 \| catalyseur Support	1

Pos.	Réf.	Description	Usage	Qté
1	55 570 954 Convertisseur catalytique A28NER • SYSTEME D'EMISSION CEE 09	Convertisseur catalytique	A28NER SYSTEME D'EMISSION CEE 09	1
1	55 565 360 Convertisseur catalytique A28NER • SYSTEME D'EMISSION FEDERAL, TIER...	Convertisseur catalytique	A28NER SYSTEME D'EMISSION FEDERAL, TIER...	1
2	13 293 592 Joint A28NER • convertisseur catalytique a tuyau...	Joint	A28NER convertisseur catalytique a tuyau...	1
3	55 562 545 Etrier A28NER	Etrier	A28NER	1
4	11 519 386 Vis à tête hexagonale A28NER • M8X16	Vis à tête hexagonale	A28NER M8X16	2
5	55 555 775 Écrou, auto-bloquant A28NER • M8	Écrou, auto-bloquant	A28NER M8	3
6	11 588 724 Vis A28NER • M8X30	Vis	A28NER M8X30	1
7	55 563 357 Fixation A28NER	Fixation	A28NER	1
8	11 588 723 Vis A28NER • M8X25	Vis	A28NER M8X25	1
9	11 588 739 Vis à tête hexagonale A28NER • M10X35	Vis à tête hexagonale	A28NER M10X35	1
10	11 514 597 Ecrou A28NER • M10	Ecrou	A28NER M10	1
11	55 562 311 Tôle isolante A28NER • catalyseur	Tôle isolante	A28NER catalyseur	1
12	11 519 375 Vis A28NER • catalyseur Tôle isolante	Vis	A28NER catalyseur Tôle isolante	3
13	11 609 411 Ecrou A28NER • catalyseur Tôle isolante	Ecrou	A28NER catalyseur Tôle isolante	2
14	55 563 480 Tôle isolante A28NER • Transmission	Tôle isolante	A28NER Transmission	1
15	11 519 381 Vis A28NER • M6x15 \| Transmission Tôle...	Vis	A28NER M6x15 \| Transmission Tôle...	1
16	11 102 751 Ecrou hexagonal A28NER • M8 \| convertisseur catalytique...	Ecrou hexagonal	A28NER M8 \| convertisseur catalytique...	3
17	13 229 792 Fixation A28NER • Avec transmission intégrale (XWD)	Fixation	A28NER Avec transmission intégrale (XWD)	1
18	11 516 077 Ecrou A28NER • M10 \| Avec transmission...	Ecrou	A28NER M10 \| Avec transmission...	1
19	12 822 670 Tuyau d'échappement A28NER • FRONT \| SYSTEME D'EMISSION...	Tuyau d'échappement	A28NER FRONT \| SYSTEME D'EMISSION...	1
19	12 822 671 Tuyau d'échappement A28NER • FRONT \| SYSTEME D'EMISSION...	Tuyau d'échappement	A28NER FRONT \| SYSTEME D'EMISSION...	1
20	13 229 781 Isolant A28NER • Avec transmission intégrale (XWD)	Isolant	A28NER Avec transmission intégrale (XWD)	1
21	11 516 076 Ecrou A28NER • Avec transmission intégrale (XWD)	Ecrou	A28NER Avec transmission intégrale (XWD)	1
22	13 229 873 Joint A28NER • Avec transmission intégrale (XWD)	Joint	A28NER Avec transmission intégrale (XWD)	1
23	13 286 674 Isolant A28NER	Isolant	A28NER	1
24	13 229 791 Fixation A28NER	Fixation	A28NER	1
25	11 516 076 Ecrou A28NER	Ecrou	A28NER	1
26	11 516 076 Ecrou A28NER • M8	Ecrou	A28NER M8	2
27	13 229 873 Joint A28NER • Sans transmission intégrale (XWD)	Joint	A28NER Sans transmission intégrale (XWD)	1
28	11 588 711 Vis à tête hexagonale 2011-2011 • A28NER • M6X16 \| catalyseur Support	Vis à tête hexagonale	2011-2011 A28NER M6X16 \| catalyseur Support	1

4610: Moteur - Système d'admission et d'échappement - Système d'échappement - Avant
