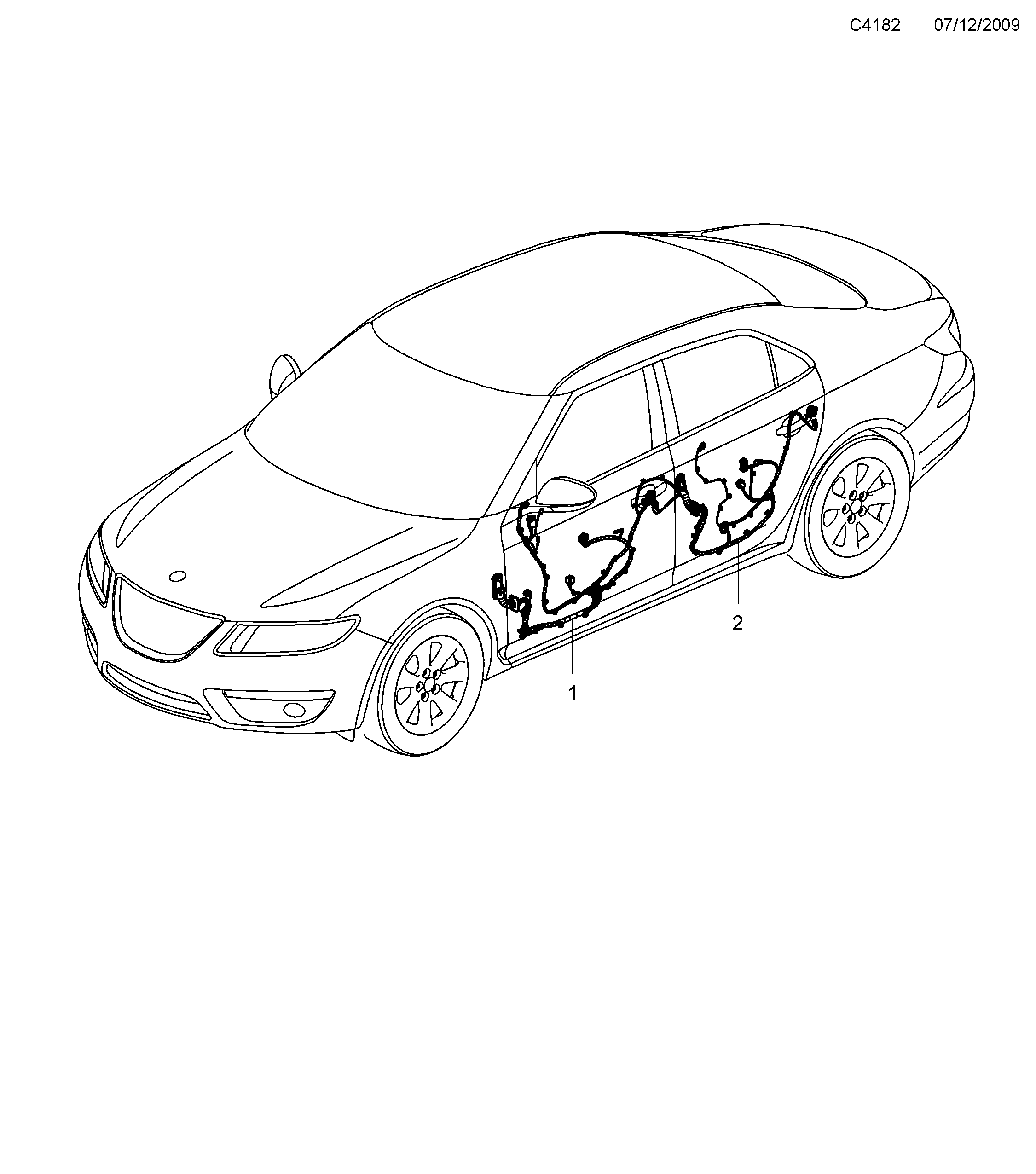

4700: Système électrique, généralités - Conduites et fusibles - Porte

(2010 - 2012) | Pour Saab 9-5 (650) (2011)

100%

(N°4600)

Section 4700

(N°4750)

Pos.	Réf.	Description	Usage	Qté
1	12 777 133 Câblage LHD • LH \| Commande a...	Câblage	LHD LH \| Commande a...	1
1	12 783 504 Câblage LHD • LH \| Commande a...	Câblage	LHD LH \| Commande a...	1
1	12 842 397 Câblage LHD • LH \| Commande a...	Câblage	LHD LH \| Commande a...	1
1	12 842 399 Câblage LHD • LH \| Commande a...	Câblage	LHD LH \| Commande a...	1
1	12 783 519 Câblage LHD • RH \| Commande a...	Câblage	LHD RH \| Commande a...	1
1	12 842 384 Câblage LHD • RH \| Commande a...	Câblage	LHD RH \| Commande a...	1
1	12 842 390 Câblage LHD • RH \| Commande a...	Câblage	LHD RH \| Commande a...	1
1	12 842 392 Câblage LHD • RH \| Commande a...	Câblage	LHD RH \| Commande a...	1
1	12 783 506 Câblage RHD • LH \| Commande a...	Câblage	RHD LH \| Commande a...	1
1	12 842 395 Câblage RHD • LH \| Commande a...	Câblage	RHD LH \| Commande a...	1
1	12 842 401 Câblage RHD • LH \| Commande a...	Câblage	RHD LH \| Commande a...	1
1	12 842 403 Câblage RHD • LH \| Commande a...	Câblage	RHD LH \| Commande a...	1
1	12 777 134 Câblage RHD • RH \| Commande a...	Câblage	RHD RH \| Commande a...	1
1	12 783 517 Câblage RHD • RH \| Commande a...	Câblage	RHD RH \| Commande a...	1
1	12 842 386 Câblage RHD • RH \| Commande a...	Câblage	RHD RH \| Commande a...	1
1	12 842 388 Câblage RHD • RH \| Commande a...	Câblage	RHD RH \| Commande a...	1
1	12 777 131 Câblage LHD • LH \| Systeme d'acces...	Câblage	LHD LH \| Systeme d'acces...	1
1	12 783 505 Câblage LHD • LH \| Systeme d'acces...	Câblage	LHD LH \| Systeme d'acces...	1
1	12 842 398 Câblage LHD • LH \| Systeme d'acces...	Câblage	LHD LH \| Systeme d'acces...	1
1	12 842 400 Câblage LHD • LH \| Systeme d'acces...	Câblage	LHD LH \| Systeme d'acces...	1
1	12 842 383 Câblage LHD • RH \| Systeme d'acces...	Câblage	LHD RH \| Systeme d'acces...	1
1	12 842 385 Câblage LHD • RH \| Systeme d'acces...	Câblage	LHD RH \| Systeme d'acces...	1
1	12 842 391 Câblage LHD • RH \| Systeme d'acces...	Câblage	LHD RH \| Systeme d'acces...	1
1	12 842 393 Câblage LHD • RH \| Systeme d'acces...	Câblage	LHD RH \| Systeme d'acces...	1
1	12 842 394 Câblage RHD • LH \| Systeme d'acces...	Câblage	RHD LH \| Systeme d'acces...	1
1	12 842 396 Câblage RHD • LH \| Systeme d'acces...	Câblage	RHD LH \| Systeme d'acces...	1
1	12 842 402 Câblage RHD • LH \| Systeme d'acces...	Câblage	RHD LH \| Systeme d'acces...	1
1	12 842 404 Câblage RHD • LH \| Systeme d'acces...	Câblage	RHD LH \| Systeme d'acces...	1
1	12 777 132 Câblage RHD • RH \| Systeme d'acces...	Câblage	RHD RH \| Systeme d'acces...	1
1	12 783 518 Câblage RHD • RH \| Systeme d'acces...	Câblage	RHD RH \| Systeme d'acces...	1
1	12 842 387 Câblage RHD • RH \| Systeme d'acces...	Câblage	RHD RH \| Systeme d'acces...	1
1	12 842 389 Câblage RHD • RH \| Systeme d'acces...	Câblage	RHD RH \| Systeme d'acces...	1
2	12 777 135 Câblage LH \| Leve-vitre avec...	Câblage	LH \| Leve-vitre avec...	1
2	12 783 503 Câblage LH \| Leve-vitre avec...	Câblage	LH \| Leve-vitre avec...	1
2	12 783 502 Câblage LH \| Leve-vitre avec...	Câblage	LH \| Leve-vitre avec...	1
2	12 842 405 Câblage LH \| Leve-vitre avec...	Câblage	LH \| Leve-vitre avec...	1
2	12 777 164 Câblage RH \| Leve-vitre avec...	Câblage	RH \| Leve-vitre avec...	1
2	12 783 521 Câblage RH \| Leve-vitre avec...	Câblage	RH \| Leve-vitre avec...	1
2	12 783 520 Câblage RH \| Leve-vitre avec...	Câblage	RH \| Leve-vitre avec...	1
2	12 842 410 Câblage RH \| Leve-vitre avec...	Câblage	RH \| Leve-vitre avec...	1
2	12 842 406 Câblage LH \| Leve-vitre avec...	Câblage	LH \| Leve-vitre avec...	1
2	12 842 408 Câblage LH \| Leve-vitre avec...	Câblage	LH \| Leve-vitre avec...	1
2	12 842 407 Câblage LH \| Leve-vitre avec...	Câblage	LH \| Leve-vitre avec...	1
2	12 842 409 Câblage LH \| Leve-vitre avec...	Câblage	LH \| Leve-vitre avec...	1
2	12 842 411 Câblage RH \| Leve-vitre avec...	Câblage	RH \| Leve-vitre avec...	1
2	12 842 413 Câblage RH \| Leve-vitre avec...	Câblage	RH \| Leve-vitre avec...	1
2	12 842 412 Câblage RH \| Leve-vitre avec...	Câblage	RH \| Leve-vitre avec...	1
2	12 842 414 Câblage RH \| Leve-vitre avec...	Câblage	RH \| Leve-vitre avec...	1
