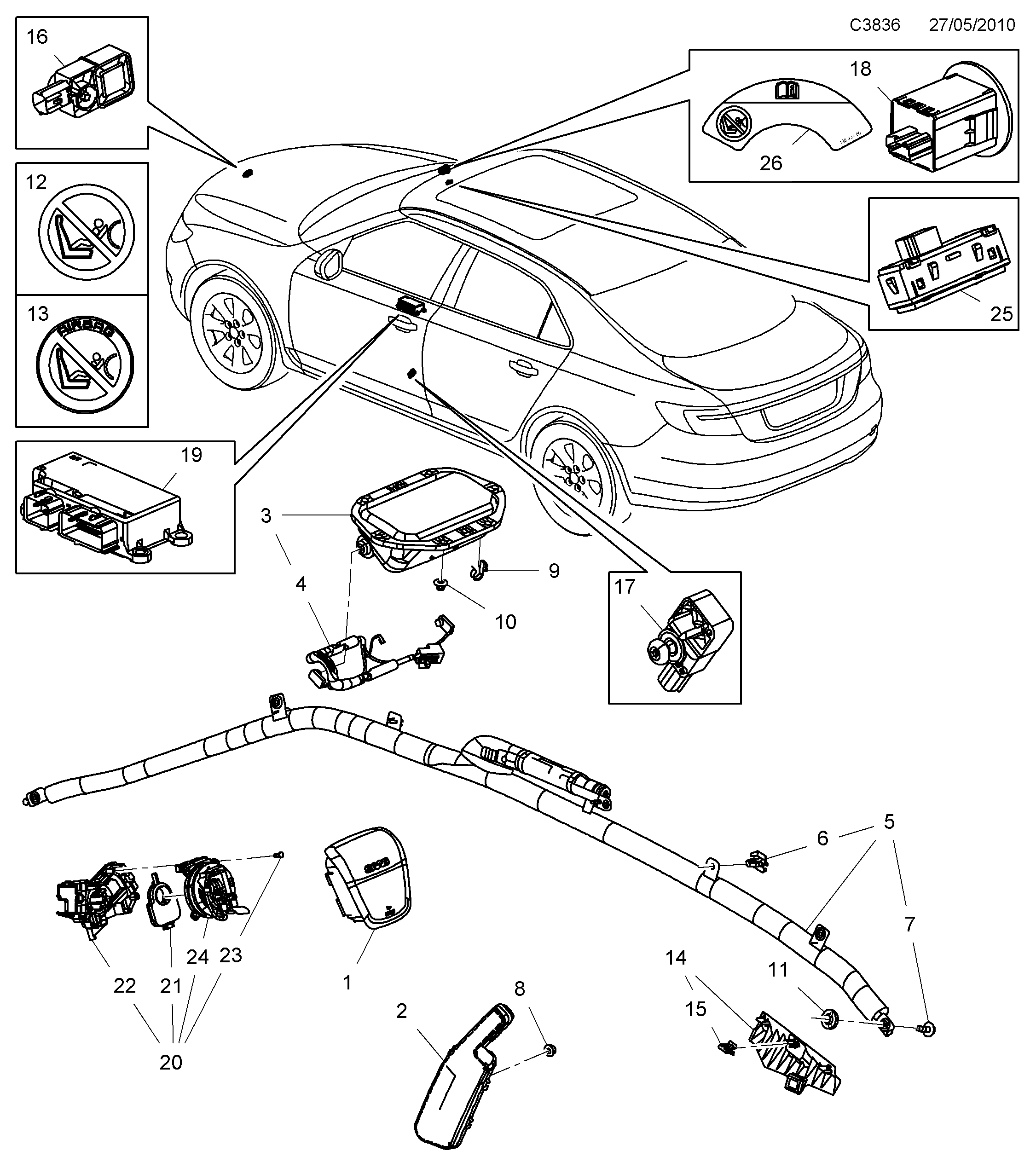

100: Carrosserie, intérieur - Coussin gonflable - Module coussin gonflable

(2010 - 2012) | Pour Saab 9-5 (650) (2011)

100%

(N°4100)

Section 100

(N°200)

Pos.	Réf.	Description	Usage	Qté
1	13 284 115 Coussin gonflable Volant Jet Black	Coussin gonflable	Volant Jet Black	1
1	13 284 116 Coussin gonflable Volant Cacao	Coussin gonflable	Volant Cacao	1
2	13 223 168 Coussin gonflable LH \| Siège avant	Coussin gonflable	LH \| Siège avant	1
2	13 223 169 Coussin gonflable RH \| Siège avant	Coussin gonflable	RH \| Siège avant	1
3	12 848 560 Coussin gonflable coté passager Planche bord...	Coussin gonflable	coté passager Planche bord...	1
3	12 848 089 Coussin gonflable coté passager Planche bord...	Coussin gonflable	coté passager Planche bord...	1
4	12 783 497 Câblage coté passager Planche bord	Câblage	coté passager Planche bord	1
5	13 223 165 Coussin gonflable LH \| Rail lateral...	Coussin gonflable	LH \| Rail lateral...	1
5	13 223 166 Coussin gonflable RH \| Rail lateral...	Coussin gonflable	RH \| Rail lateral...	1
6	12 843 692 Retenue Toit Module coussin gonflable	Retenue	Toit Module coussin gonflable	4
7	11 609 585 Vis M6X20 \| Toit Module...	Vis	M6X20 \| Toit Module...	X
8	11 098 671 Ecrou Coussin gonflable Siège avant	Ecrou	Coussin gonflable Siège avant	4
9	12 843 816 Bride RHD • passager airbag câblage	Bride	RHD passager airbag câblage	1
10	11 570 142 Ecrou M6 \| passager airbag	Ecrou	M6 \| passager airbag	6
11	25 640 395 Ecrou Toit Module coussin gonflable	Ecrou	Toit Module coussin gonflable	X
12	92 29 435 Etiquette Siège enfant Etiquette mise...	Etiquette	Siège enfant Etiquette mise...	1
13	90 460 211 Etiquette Siège enfant Etiquette mise...	Etiquette	Siège enfant Etiquette mise...	1
14	12 784 741 Rail LH \| Toit Module...	Rail	LH \| Toit Module...	1
14	12 784 742 Rail RH \| Toit Module...	Rail	RH \| Toit Module...	1
15	11 588 783 Retenue Toit Module coussin gonflable	Retenue	Toit Module coussin gonflable	6
16	13 502 340 Elément sensible Coussin gonflable Cote avant	Elément sensible	Coussin gonflable Cote avant	1
17	13 502 341 Elément sensible airbag latéral	Elément sensible	airbag latéral	2
18	13 268 602 Interrupteur Commutateur de desactivation de...	Interrupteur	Commutateur de desactivation de...	1
19	13 578 321 Unité commande 2011-2011 • Coussin gonflable Sans Kit...	Unité commande	2011-2011 Coussin gonflable Sans Kit...	1
19	13 578 323 Unité commande 2011-2011 • Coussin gonflable Kit de...	Unité commande	2011-2011 Coussin gonflable Kit de...	1
20	12 824 528 Unité contact 2011-2011 • Volant Module coussin gonflable...	Unité contact	2011-2011 Volant Module coussin gonflable...	1
21	25 849 366 Elément sensible	Elément sensible		1
22	25 799 294 Fixation	Fixation		1
23	11 569 832 Vis T20 4X8	Vis	T20 4X8	2
23	11 569 833 Vis 3X12	Vis	3X12	4
24	20 817 721 Unité contact 2011-2011 • Volant Module coussin gonflable...	Unité contact	2011-2011 Volant Module coussin gonflable...	1
20	12 824 529 Unité contact 2011-2011 • Volant Module coussin gonflable...	Unité contact	2011-2011 Volant Module coussin gonflable...	1
24	20 817 715 Unité contact 2011-2011 • Volant Module coussin gonflable...	Unité contact	2011-2011 Volant Module coussin gonflable...	1
25	20 846 675 Indicateur Coussin gonflable PSS Passenger...	Indicateur	Coussin gonflable PSS Passenger...	1
25	20 846 676 Indicateur Coussin gonflable PSS Passenger...	Indicateur	Coussin gonflable PSS Passenger...	1
26	12 845 400 Etiquette WARNING AIRBAG DEACTIVATION	Etiquette	WARNING AIRBAG DEACTIVATION	1
