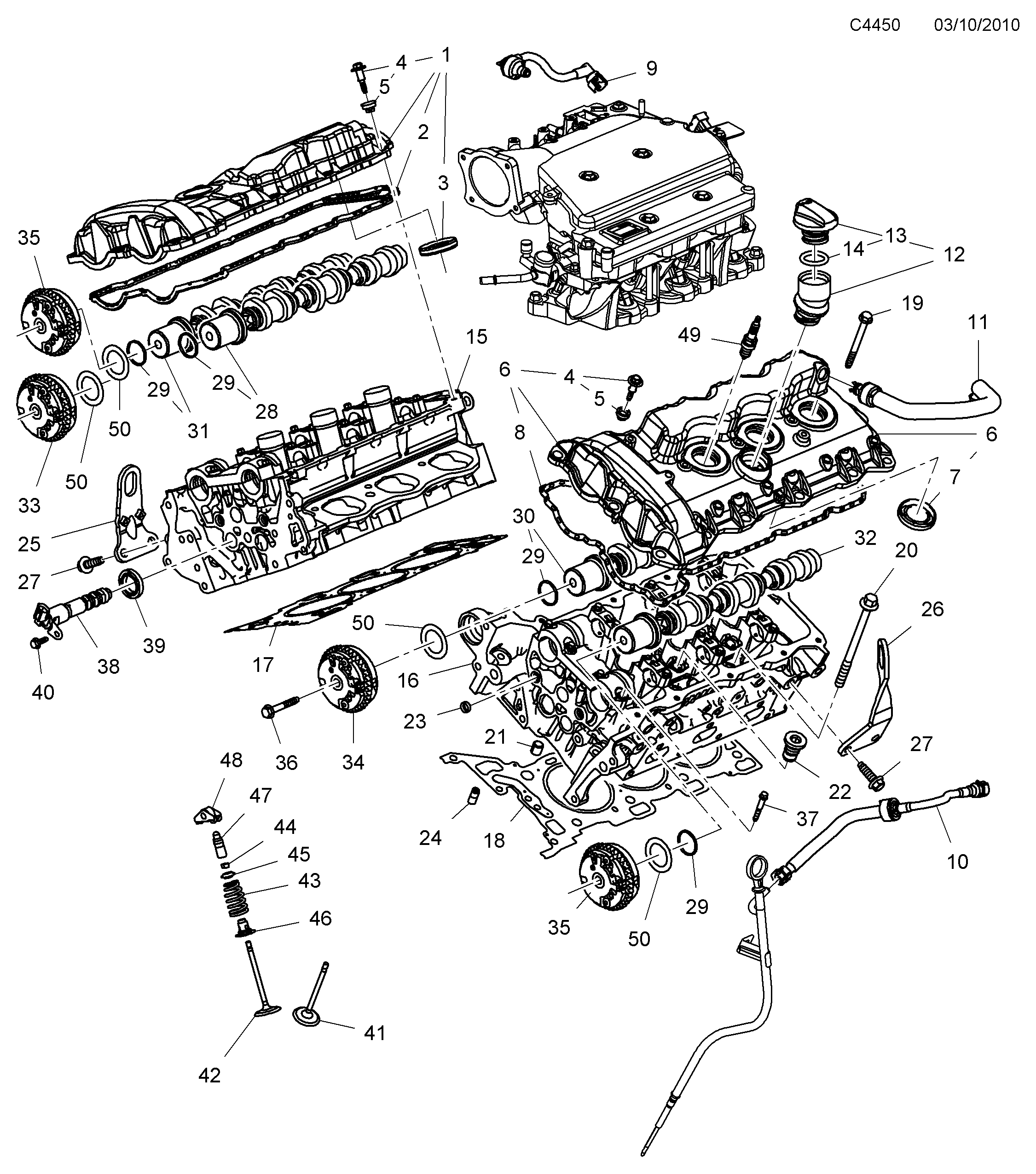

210: Moteur - Corps de moteur - Couvre-culasse

(2010 - 2012 | A28NER) | Pour Saab 9-5 (650) (2012)

100%

(N°200)

Section 210

(N°225)

Pos.	Réf.	Description	Usage	Qté
1	12 612 437 Cache-soupapes A28NER • RH	Cache-soupapes	A28NER RH	1
2	12 595 107 Joint A28NER • RH	Joint	A28NER RH	1
3	12 607 600 Joint A28NER • RH	Joint	A28NER RH	3
4	11 570 020 Vis A28NER • M6X35	Vis	A28NER M6X35	13
5	12 595 122 Isolant A28NER	Isolant	A28NER	13
6	12 623 682 Couverture A28NER • LH	Couverture	A28NER LH	1
7	12 607 600 Joint A28NER • LH	Joint	A28NER LH	3
8	12 595 106 Joint A28NER • LH	Joint	A28NER LH	1
9	12 588 555 Tuyau A28NER • Ventilateur du carter en...	Tuyau	A28NER Ventilateur du carter en...	1
10	55 561 789 Tuyau A28NER • Ventilateur du carter en...	Tuyau	A28NER Ventilateur du carter en...	1
11	12 617 551 Flexible A28NER • Ventilateur du carter en...	Flexible	A28NER Ventilateur du carter en...	1
12	12 629 411 Tube de remplissage A28NER	Tube de remplissage	A28NER	1
13	12 597 637 Bouchon de remplissage d'huile A28NER	Bouchon de remplissage d'huile	A28NER	1
14	12 593 348 Joint A28NER	Joint	A28NER	1
17	12 634 480 Joint culasse A28NER • RH	Joint culasse	A28NER RH	1
18	12 634 481 Joint culasse A28NER • LH	Joint culasse	A28NER LH	1
19	11 588 734 Vis A28NER	Vis	A28NER	3
20	11 518 863 Vis A28NER • M11X152	Vis	A28NER M11X152	16
21	12 558 081 Douille centrage A28NER	Douille centrage	A28NER	4
22	11 561 751 Capot A28NER • Culasse	Capot	A28NER Culasse	4
23	11 562 127 Tampon A28NER • Culasse Rampe a huile	Tampon	A28NER Culasse Rampe a huile	4
24	12 580 965 Soupape refoulement A28NER • Huile	Soupape refoulement	A28NER Huile	4
25	12 798 365 Anneau accouplement A28NER • RH \| Oeillet levage	Anneau accouplement	A28NER RH \| Oeillet levage	1
26	55 561 157 Anneau accouplement A28NER • FRONT \| Oeillet levage	Anneau accouplement	A28NER FRONT \| Oeillet levage	1
27	11 588 739 Vis à tête hexagonale A28NER • M10X35	Vis à tête hexagonale	A28NER M10X35	4
28	12 620 462 Arbre cames A28NER • RH \| Admission	Arbre cames	A28NER RH \| Admission	1
29	12 574 477 Bague d'étanchéité ondulée A28NER	Bague d'étanchéité ondulée	A28NER	1
36	11 588 729 Vis à tête hexagonale A28NER • M10X80	Vis à tête hexagonale	A28NER M10X80	4
37	11 518 856 Vis à tête hexagonale A28NER • M6X43	Vis à tête hexagonale	A28NER M6X43	32
38	12 636 175 Aimant commande A28NER • Détecteur de position	Aimant commande	A28NER Détecteur de position	4
39	12 593 717 Joint torique A28NER • Détecteur de position	Joint torique	A28NER Détecteur de position	4
40	11 588 712 Vis A28NER • M6X20 \| Détecteur de...	Vis	A28NER M6X20 \| Détecteur de...	4
41	12 575 352 Soupape admission A28NER • STD \| Admission	Soupape admission	A28NER STD \| Admission	12
41	12 584 763 Soupape admission A28NER • 0.075MM O/S \| Admission	Soupape admission	A28NER 0.075MM O/S \| Admission	12
42	12 575 356 Soupape d'échappement A28NER • STD \| Échappement	Soupape d'échappement	A28NER STD \| Échappement	12
42	12 584 760 Soupape d'échappement A28NER • 0.075MM O/S \| Échappement	Soupape d'échappement	A28NER 0.075MM O/S \| Échappement	12
43	12 616 671 Ressort soupape A28NER	Ressort soupape	A28NER	24
44	12 575 197 Taquet A28NER	Taquet	A28NER	48
45	12 575 196 Disque A28NER	Disque	A28NER	24
46	12 565 836 Joint de tige de soupape A28NER	Joint de tige de soupape	A28NER	24
47	91 94 698 Sielle A28NER	Sielle	A28NER	24
48	24 100 294 Culbuteur A28NER	Culbuteur	A28NER	24
49	55 564 748 Bougie A28NER	Bougie	A28NER	6
