Question 1

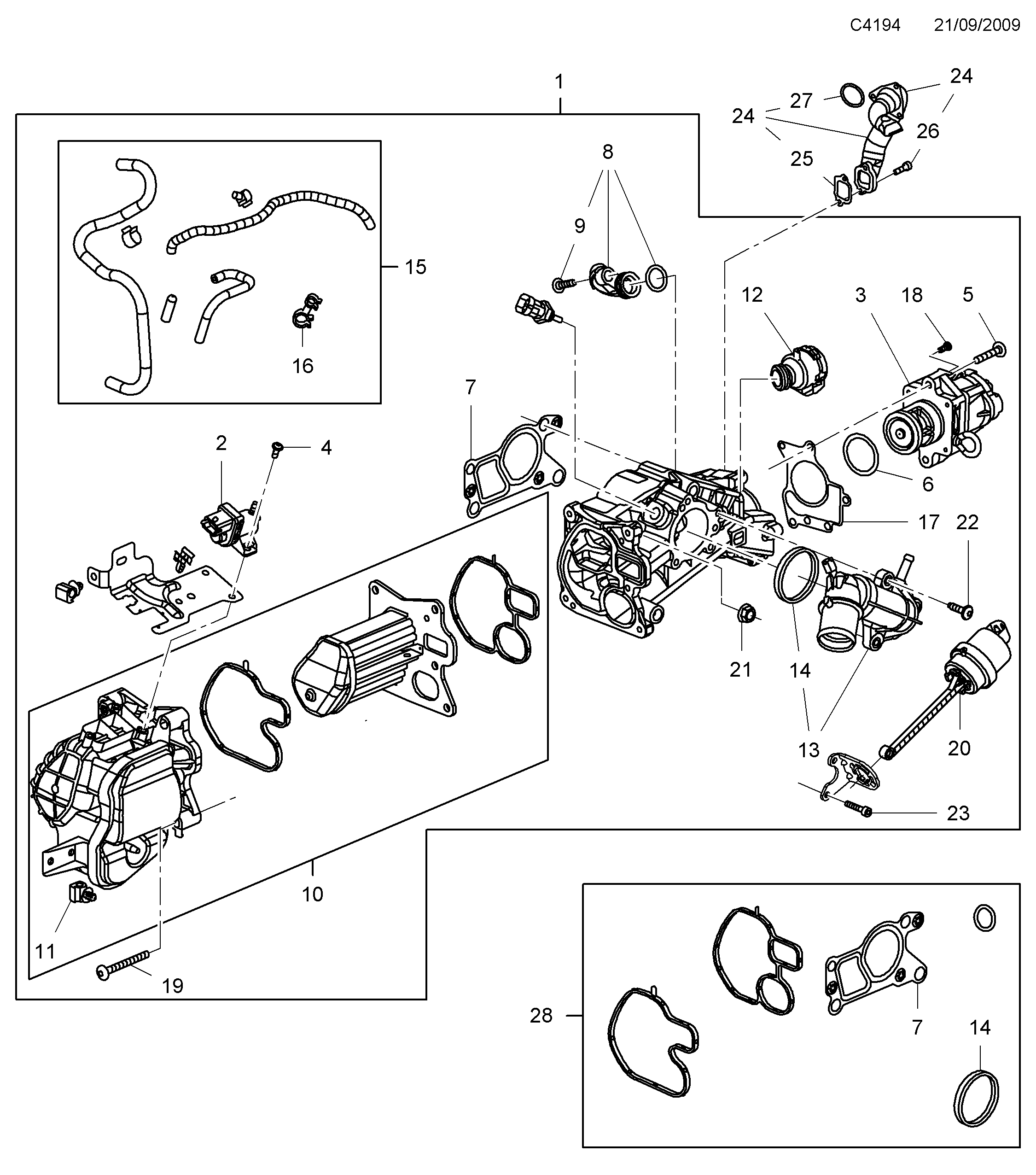

Où trouver le schéma éclaté et les références de pièces pour Système d'admission et d'échappement sur Saab 9-5 (650) 2012 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Système d'admission et d'échappement sur Saab 9-5 (650) 2012. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Système d'admission et d'échappement ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Système d'admission et d'échappement pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Système d'admission et d'échappement est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Système d'admission et d'échappement conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	55 562 824 Module A20DTH, A20DTR	Module	A20DTH, A20DTR	1
2	55 566 051 Modulateur A20DTH, A20DTR	Modulateur	A20DTH, A20DTR	1
3	55 566 052 Soupape EGR A20DTH, A20DTR	Soupape EGR	A20DTH, A20DTR	1
4	55 568 954 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	3
5	55 566 147 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	2
6	55 575 111 Rondelle A20DTH, A20DTR	Rondelle	A20DTH, A20DTR	1
7	55 571 780 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
8	55 572 963 Tuyau A20DTH, A20DTR	Tuyau	A20DTH, A20DTR	1
9	55 573 358 Vis A20DTH, A20DTR • M6X20	Vis	A20DTH, A20DTR M6X20	4
10	55 573 044 Refroidisseur, valve EGR A20DTH, A20DTR	Refroidisseur, valve EGR	A20DTH, A20DTR	1
11	24 422 008 Bride A20DTH, A20DTR	Bride	A20DTH, A20DTR	1
12	55 572 972 Tuyau A20DTH, A20DTR	Tuyau	A20DTH, A20DTR	1
13	55 573 003 Carter A20DTH, A20DTR	Carter	A20DTH, A20DTR	1
14	55 572 995 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
15	55 573 004 Kit tuyaux A20DTH, A20DTR	Kit tuyaux	A20DTH, A20DTR	1
16	55 573 042 Agrafe A20DTH, A20DTR	Agrafe	A20DTH, A20DTR	2
17	55 573 360 Plaque recouvrement A20DTH, A20DTR	Plaque recouvrement	A20DTH, A20DTR	1
18	55 573 460 Vis A20DTH, A20DTR • M8X25	Vis	A20DTH, A20DTR M8X25	1
19	55 573 361 Vis A20DTH, A20DTR • M6X42	Vis	A20DTH, A20DTR M6X42	1
20	55 573 459 Moteur électrique A20DTH, A20DTR	Moteur électrique	A20DTH, A20DTR	1
21	93 178 688 Ecrou A20DTH, A20DTR	Ecrou	A20DTH, A20DTR	2
22	93 183 675 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	3
23	12 855 358 Boulon A20DTH, A20DTR	Boulon	A20DTH, A20DTR	2
24	55 562 835 Dépose/reposeur chaleur A20DTH, A20DTR	Dépose/reposeur chaleur	A20DTH, A20DTR	1
25	55 562 846 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
26	93 191 758 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	2
27	12 855 474 Bague étanchéité A20DTH, A20DTR	Bague étanchéité	A20DTH, A20DTR	1
28	55 573 005 Kit joints A20DTH, A20DTR	Kit joints	A20DTH, A20DTR	1

Pos.	Réf.	Description	Usage	Qté
1	55 562 824 Module A20DTH, A20DTR	Module	A20DTH, A20DTR	1
2	55 566 051 Modulateur A20DTH, A20DTR	Modulateur	A20DTH, A20DTR	1
3	55 566 052 Soupape EGR A20DTH, A20DTR	Soupape EGR	A20DTH, A20DTR	1
4	55 568 954 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	3
5	55 566 147 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	2
6	55 575 111 Rondelle A20DTH, A20DTR	Rondelle	A20DTH, A20DTR	1
7	55 571 780 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
8	55 572 963 Tuyau A20DTH, A20DTR	Tuyau	A20DTH, A20DTR	1
9	55 573 358 Vis A20DTH, A20DTR • M6X20	Vis	A20DTH, A20DTR M6X20	4
10	55 573 044 Refroidisseur, valve EGR A20DTH, A20DTR	Refroidisseur, valve EGR	A20DTH, A20DTR	1
11	24 422 008 Bride A20DTH, A20DTR	Bride	A20DTH, A20DTR	1
12	55 572 972 Tuyau A20DTH, A20DTR	Tuyau	A20DTH, A20DTR	1
13	55 573 003 Carter A20DTH, A20DTR	Carter	A20DTH, A20DTR	1
14	55 572 995 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
15	55 573 004 Kit tuyaux A20DTH, A20DTR	Kit tuyaux	A20DTH, A20DTR	1
16	55 573 042 Agrafe A20DTH, A20DTR	Agrafe	A20DTH, A20DTR	2
17	55 573 360 Plaque recouvrement A20DTH, A20DTR	Plaque recouvrement	A20DTH, A20DTR	1
18	55 573 460 Vis A20DTH, A20DTR • M8X25	Vis	A20DTH, A20DTR M8X25	1
19	55 573 361 Vis A20DTH, A20DTR • M6X42	Vis	A20DTH, A20DTR M6X42	1
20	55 573 459 Moteur électrique A20DTH, A20DTR	Moteur électrique	A20DTH, A20DTR	1
21	93 178 688 Ecrou A20DTH, A20DTR	Ecrou	A20DTH, A20DTR	2
22	93 183 675 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	3
23	12 855 358 Boulon A20DTH, A20DTR	Boulon	A20DTH, A20DTR	2
24	55 562 835 Dépose/reposeur chaleur A20DTH, A20DTR	Dépose/reposeur chaleur	A20DTH, A20DTR	1
25	55 562 846 Joint A20DTH, A20DTR	Joint	A20DTH, A20DTR	1
26	93 191 758 Vis A20DTH, A20DTR	Vis	A20DTH, A20DTR	2
27	12 855 474 Bague étanchéité A20DTH, A20DTR	Bague étanchéité	A20DTH, A20DTR	1
28	55 573 005 Kit joints A20DTH, A20DTR	Kit joints	A20DTH, A20DTR	1
