Question 1

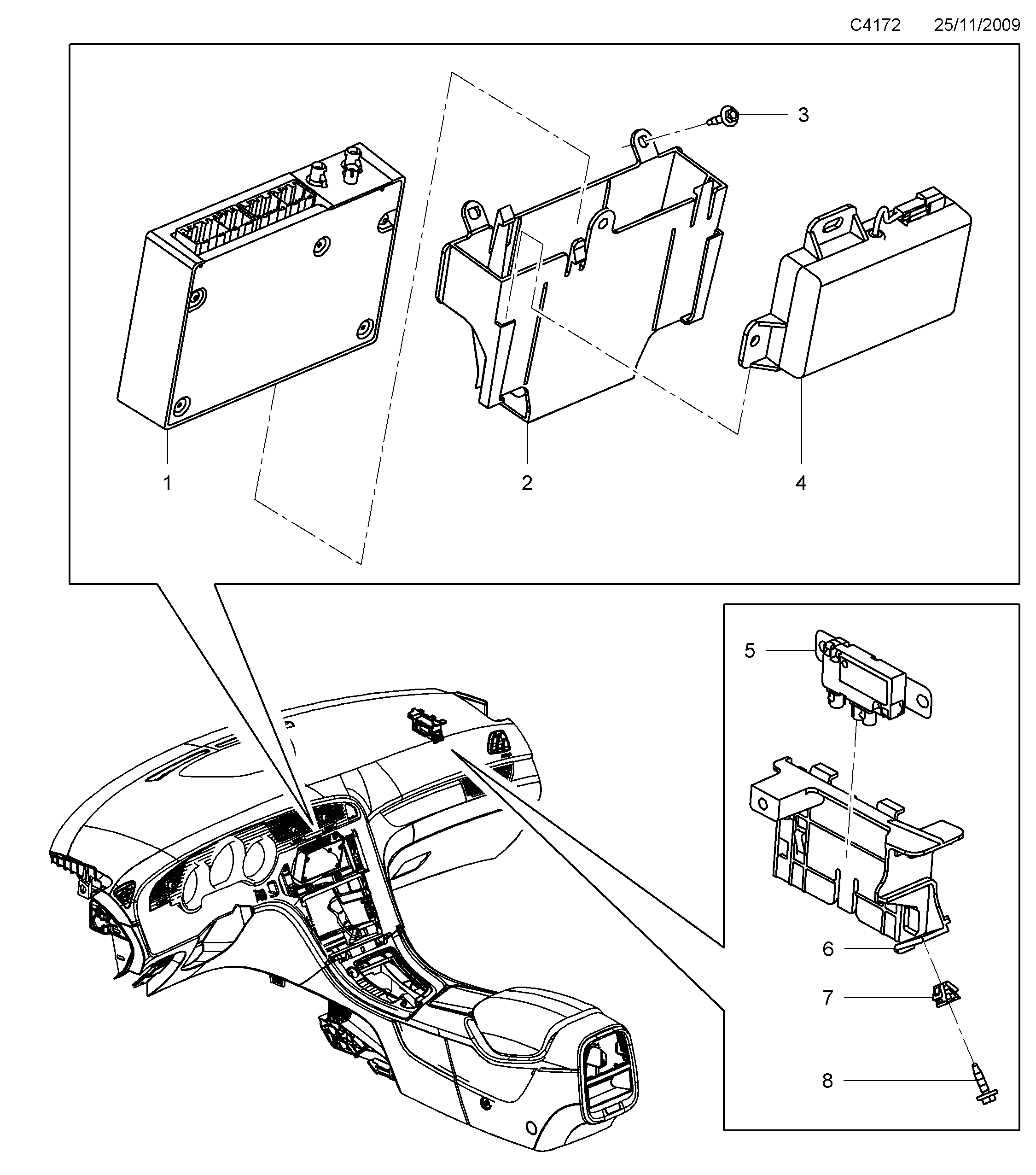

Où trouver le schéma éclaté et les références de pièces pour Autre équipement électrique sur Saab 9-5 (650) 2012 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Autre équipement électrique sur Saab 9-5 (650) 2012. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Autre équipement électrique ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Autre équipement électrique pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Autre équipement électrique est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Autre équipement électrique conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	20 842 731 Unité commande ONSTAR Téléphone	Unité commande	ONSTAR Téléphone	1
2	12 777 475 Fixation	Fixation		1
3	11 589 015 Vis	Vis		2
4	22 704 633 Batterie ONSTAR	Batterie	ONSTAR	1
5	13 307 267 Diviseur ONSTAR	Diviseur	ONSTAR	1
6	13 275 573 Fixation ONSTAR	Fixation	ONSTAR	1
7	11 561 629 Ecrou de compression ONSTAR	Ecrou de compression	ONSTAR	1
8	11 589 015 Vis ONSTAR	Vis	ONSTAR	1

Pos.	Réf.	Description	Usage	Qté
1	20 842 731 Unité commande ONSTAR Téléphone	Unité commande	ONSTAR Téléphone	1
2	12 777 475 Fixation	Fixation		1
3	11 589 015 Vis	Vis		2
4	22 704 633 Batterie ONSTAR	Batterie	ONSTAR	1
5	13 307 267 Diviseur ONSTAR	Diviseur	ONSTAR	1
6	13 275 573 Fixation ONSTAR	Fixation	ONSTAR	1
7	11 561 629 Ecrou de compression ONSTAR	Ecrou de compression	ONSTAR	1
8	11 589 015 Vis ONSTAR	Vis	ONSTAR	1

3700: Système électrique, généralités - Autre équipement électrique - Système de navigation - ONSTAR
