Question 1

Où trouver le schéma éclaté et les références de pièces pour Conduites et fusibles sur Saab 9-5 (650) 2012 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Conduites et fusibles sur Saab 9-5 (650) 2012. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Conduites et fusibles ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Conduites et fusibles pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Conduites et fusibles est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Conduites et fusibles conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	13 347 070 Faisceau de câbles, tableau de bord LHD • Faisceau de cables personalise....	Faisceau de câbles, tableau de bord	LHD Faisceau de cables personalise....	1
1	13 347 069 Faisceau de câbles, tableau de bord RHD • Faisceau de cables personalise....	Faisceau de câbles, tableau de bord	RHD Faisceau de cables personalise....	1
2	13 261 364 Retenue	Retenue		1
3	12 842 884 Protection	Protection		1
4	12 843 085 Câblage Console centrale	Câblage	Console centrale	1
4	12 843 095 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 090 Câblage Console centrale Avec raccordement...	Câblage	Console centrale Avec raccordement...	1
4	12 843 092 Câblage Console centrale Avec raccordement...	Câblage	Console centrale Avec raccordement...	1
4	12 843 100 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 102 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 783 486 Câblage Console centrale Selecteur de...	Câblage	Console centrale Selecteur de...	1
4	12 843 075 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 070 Câblage Console centrale Selecteur de...	Câblage	Console centrale Selecteur de...	1
4	12 843 072 Câblage Console centrale Selecteur de...	Câblage	Console centrale Selecteur de...	1
4	12 843 080 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 082 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 094 Câblage Console centrale Avec raccordement...	Câblage	Console centrale Avec raccordement...	1
4	12 843 104 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 074 Câblage Console centrale Avec raccordement...	Câblage	Console centrale Avec raccordement...	1
4	12 843 084 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1

Pos.	Réf.	Description	Usage	Qté
1	13 347 070 Faisceau de câbles, tableau de bord LHD • Faisceau de cables personalise....	Faisceau de câbles, tableau de bord	LHD Faisceau de cables personalise....	1
1	13 347 069 Faisceau de câbles, tableau de bord RHD • Faisceau de cables personalise....	Faisceau de câbles, tableau de bord	RHD Faisceau de cables personalise....	1
2	13 261 364 Retenue	Retenue		1
3	12 842 884 Protection	Protection		1
4	12 843 085 Câblage Console centrale	Câblage	Console centrale	1
4	12 843 095 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 090 Câblage Console centrale Avec raccordement...	Câblage	Console centrale Avec raccordement...	1
4	12 843 092 Câblage Console centrale Avec raccordement...	Câblage	Console centrale Avec raccordement...	1
4	12 843 100 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 102 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 783 486 Câblage Console centrale Selecteur de...	Câblage	Console centrale Selecteur de...	1
4	12 843 075 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 070 Câblage Console centrale Selecteur de...	Câblage	Console centrale Selecteur de...	1
4	12 843 072 Câblage Console centrale Selecteur de...	Câblage	Console centrale Selecteur de...	1
4	12 843 080 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 082 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 094 Câblage Console centrale Avec raccordement...	Câblage	Console centrale Avec raccordement...	1
4	12 843 104 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1
4	12 843 074 Câblage Console centrale Avec raccordement...	Câblage	Console centrale Avec raccordement...	1
4	12 843 084 Câblage Avec aide au stationnement...	Câblage	Avec aide au stationnement...	1

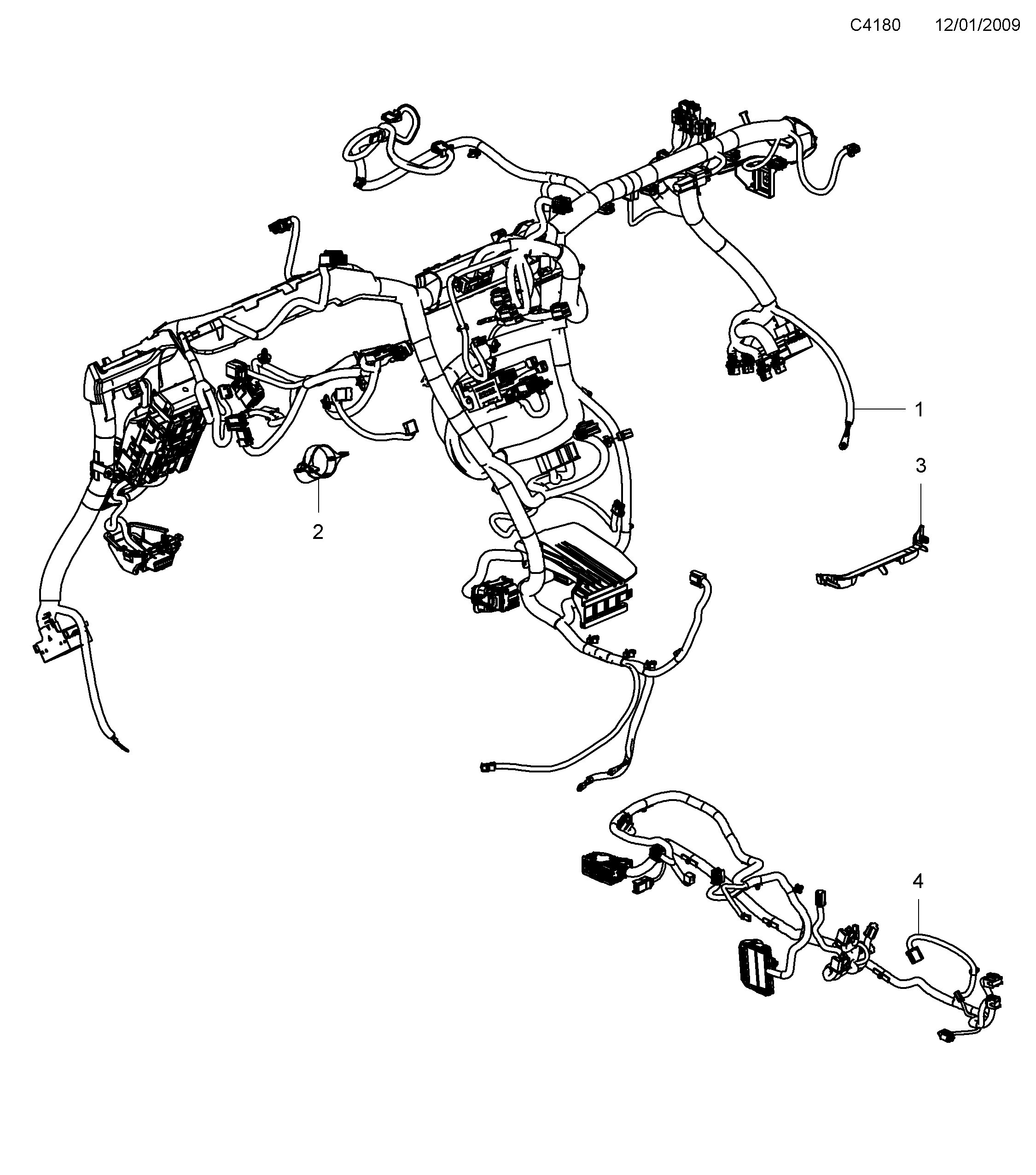

4500: Système électrique, généralités - Conduites et fusibles - Planche bord
