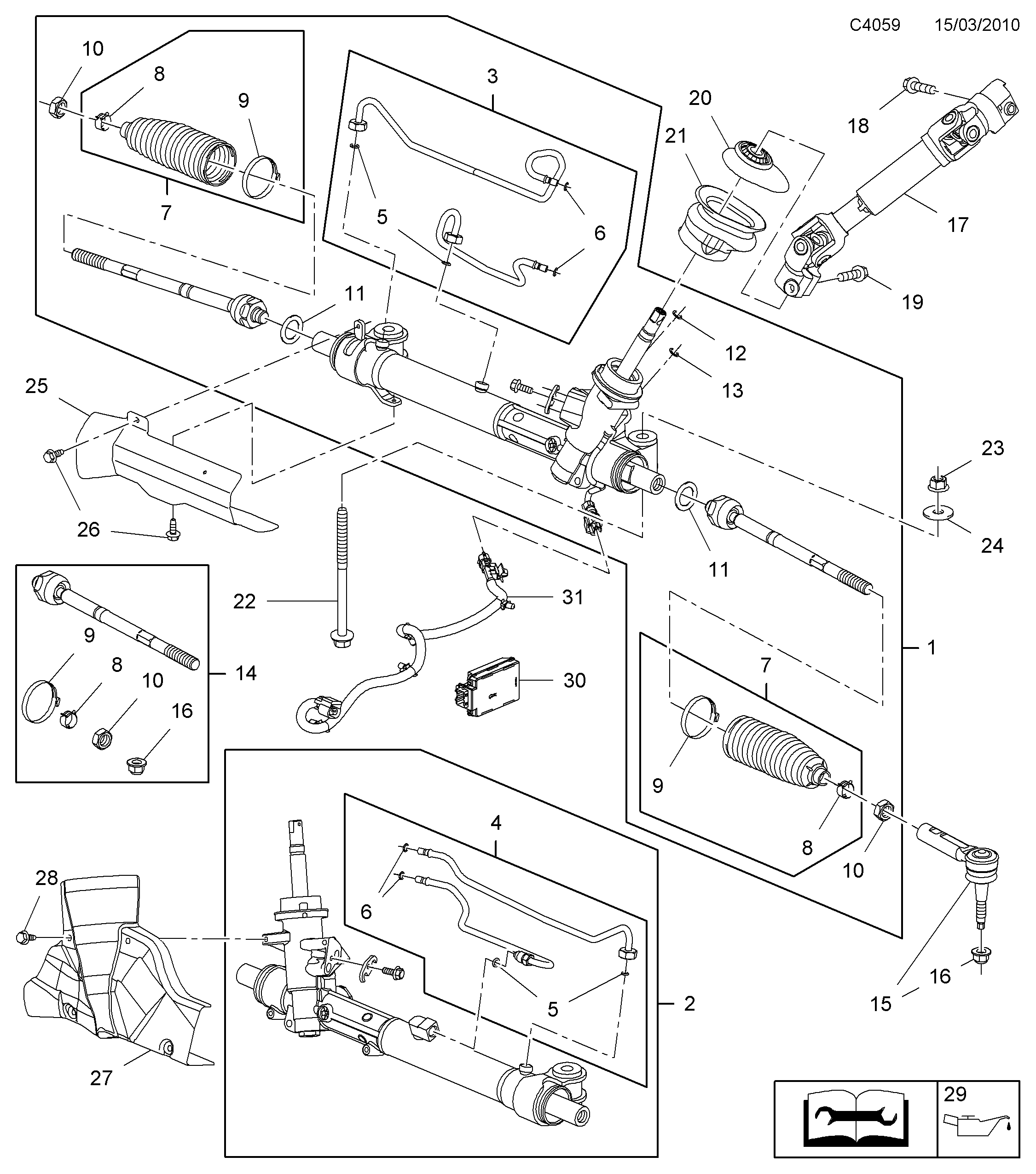

3000: Train avant - Direction - Boîtier de direction

(2010 - 2012) | Pour Saab 9-5 (650) (2012)

100%

(N°2000)

Section 3000

(N°3900)

Pos.	Réf.	Description	Usage	Qté
1	13 270 982 Pignon direction assistée LHD • A16LET, A20NHT, A20NFT • Code = NA \|...	Pignon direction assistée	LHD A16LET, A20NHT, A20NFT Code = NA \|...	1
1	13 270 984 Pignon direction assistée LHD • A28NER, A28NET, A20DTH, A20DTR • Code = NC \|...	Pignon direction assistée	LHD A28NER, A28NET, A20DTH, A20DTR Code = NC \|...	1
1	13 270 986 Pignon direction assistée LHD • Code = NE \|...	Pignon direction assistée	LHD Code = NE \|...	1
1	13 270 996 Pignon direction assistée LHD • A16LET, A20NHT, A20NFT • Code = NK \|...	Pignon direction assistée	LHD A16LET, A20NHT, A20NFT Code = NK \|...	1
1	13 270 998 Pignon direction assistée LHD • A28NER, A28NET, A20DTH, A20DTR • Code = NM \|...	Pignon direction assistée	LHD A28NER, A28NET, A20DTH, A20DTR Code = NM \|...	1
1	13 271 000 Pignon direction assistée LHD • Code = NP \|...	Pignon direction assistée	LHD Code = NP \|...	1
1	13 270 990 Pignon direction assistée LHD • Code = SC \|...	Pignon direction assistée	LHD Code = SC \|...	1
1	13 270 994 Pignon direction assistée LHD • Code = SA \|...	Pignon direction assistée	LHD Code = SA \|...	1
1	13 271 004 Pignon direction assistée LHD • Code = SJ \|...	Pignon direction assistée	LHD Code = SJ \|...	1
1	13 271 008 Pignon direction assistée LHD • Code = SG \|...	Pignon direction assistée	LHD Code = SG \|...	1
2	13 270 983 Pignon direction assistée RHD • A16LET, A20NHT, A20NFT • Code = NB \|...	Pignon direction assistée	RHD A16LET, A20NHT, A20NFT Code = NB \|...	1
2	13 271 009 Pignon direction assistée RHD • Code = SH \|...	Pignon direction assistée	RHD Code = SH \|...	1
2	13 270 985 Pignon direction assistée RHD • A28NER, A28NET, A20DTH, A20DTR • Code = ND \|...	Pignon direction assistée	RHD A28NER, A28NET, A20DTH, A20DTR Code = ND \|...	1
2	13 270 987 Pignon direction assistée RHD • Code = NF \|...	Pignon direction assistée	RHD Code = NF \|...	1
2	13 270 997 Pignon direction assistée RHD • A16LET, A20NHT, A20NFT • Code = NL \|...	Pignon direction assistée	RHD A16LET, A20NHT, A20NFT Code = NL \|...	1
2	13 270 999 Pignon direction assistée RHD • A28NER, A28NET, A20DTH, A20DTR • Code = NN \|...	Pignon direction assistée	RHD A28NER, A28NET, A20DTH, A20DTR Code = NN \|...	1
2	13 271 001 Pignon direction assistée RHD • Code = NQ \|...	Pignon direction assistée	RHD Code = NQ \|...	1
2	13 270 991 Pignon direction assistée RHD • Code = SD \|...	Pignon direction assistée	RHD Code = SD \|...	1
2	13 270 995 Pignon direction assistée RHD • Code = SB \|...	Pignon direction assistée	RHD Code = SB \|...	1
2	13 271 005 Pignon direction assistée RHD • Code = SK \|...	Pignon direction assistée	RHD Code = SK \|...	1
3	13 271 032 Kit réparation LHD • Conduit huile Element de...	Kit réparation	LHD Conduit huile Element de...	1
3	13 271 034 Kit réparation LHD • Conduit huile Element de...	Kit réparation	LHD Conduit huile Element de...	1
4	13 271 033 Kit réparation RHD • Conduit huile Element de...	Kit réparation	RHD Conduit huile Element de...	1
4	13 271 035 Kit réparation RHD • Conduit huile Element de...	Kit réparation	RHD Conduit huile Element de...	1
5	13 297 740 Joint Conduit huile	Joint	Conduit huile	2
6	13 271 030 Joint Conduit huile	Joint	Conduit huile	2
7	13 271 036 Jeu soufflet Jeu soufflet	Jeu soufflet	Jeu soufflet	2
8	13 271 018 Pince serrage Petit	Pince serrage	Petit	2
9	13 271 017 Pince serrage Grand	Pince serrage	Grand	2
10	13 271 014 Ecrou Verrouillage	Ecrou	Verrouillage	2
11	13 277 644 Anneau verrouillage 2.5 MM \| Sauf...	Anneau verrouillage	2.5 MM \| Sauf...	2
11	13 277 645 Anneau verrouillage 5.0 MM \| Course...	Anneau verrouillage	5.0 MM \| Course...	2
12	13 271 879 Joint Tubulure admission	Joint	Tubulure admission	1
13	13 271 879 Joint Tube sortie	Joint	Tube sortie	1
14	13 271 996 Barre d'accouplement Jeu Element de suspension...	Barre d'accouplement	Jeu Element de suspension...	2
14	13 271 998 Barre d'accouplement Jeu Element de suspension...	Barre d'accouplement	Jeu Element de suspension...	2
15	13 272 000 Bout barre direction Jeu Element de suspension...	Bout barre direction	Jeu Element de suspension...	2
15	13 272 001 Bout barre direction LH \| Jeu Element...	Bout barre direction	LH \| Jeu Element...	1
15	13 272 002 Bout barre direction RH \| Jeu Element...	Bout barre direction	RH \| Jeu Element...	1
16	11 609 282 Ecrou M12	Ecrou	M12	2
17	13 219 343 Colonne volant LHD • Intermediaire	Colonne volant	LHD Intermediaire	1
17	13 219 344 Colonne volant RHD • Intermediaire	Colonne volant	RHD Intermediaire	1
18	11 571 223 Vis M8x36 \| Arbre Intermediaire	Vis	M8x36 \| Arbre Intermediaire	1
19	11 571 223 Vis M8x36 \| Arbre Intermediaire	Vis	M8x36 \| Arbre Intermediaire	1
20	13 219 354 Joint Colonne volant	Joint	Colonne volant	1
21	13 219 355 Joint Colonne volant	Joint	Colonne volant	1
22	13 253 472 Vis M12X175	Vis	M12X175	2
23	11 094 488 Ecrou M12	Ecrou	M12	2
24	11 071 813 Rondelle	Rondelle		2
25	13 245 750 Tôle isolante LHD	Tôle isolante	LHD	1
26	13 274 768 Vis Tôle isolante	Vis	Tôle isolante	X
27	13 245 751 Tôle isolante RHD	Tôle isolante	RHD	1
28	13 274 768 Vis Tôle isolante	Vis	Tôle isolante	X
29	90 018 813 Graisse 200 ML \| Barre...	Graisse	200 ML \| Barre...	X
30	20 794 887 Unité commande servodirection Direction VES	Unité commande	servodirection Direction VES	1
