Question 1

Où trouver le schéma éclaté et les références de pièces pour Système de suspension sur Saab 9-5 (650) 2012 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Système de suspension sur Saab 9-5 (650) 2012. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Système de suspension ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Système de suspension pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Système de suspension est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Système de suspension conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

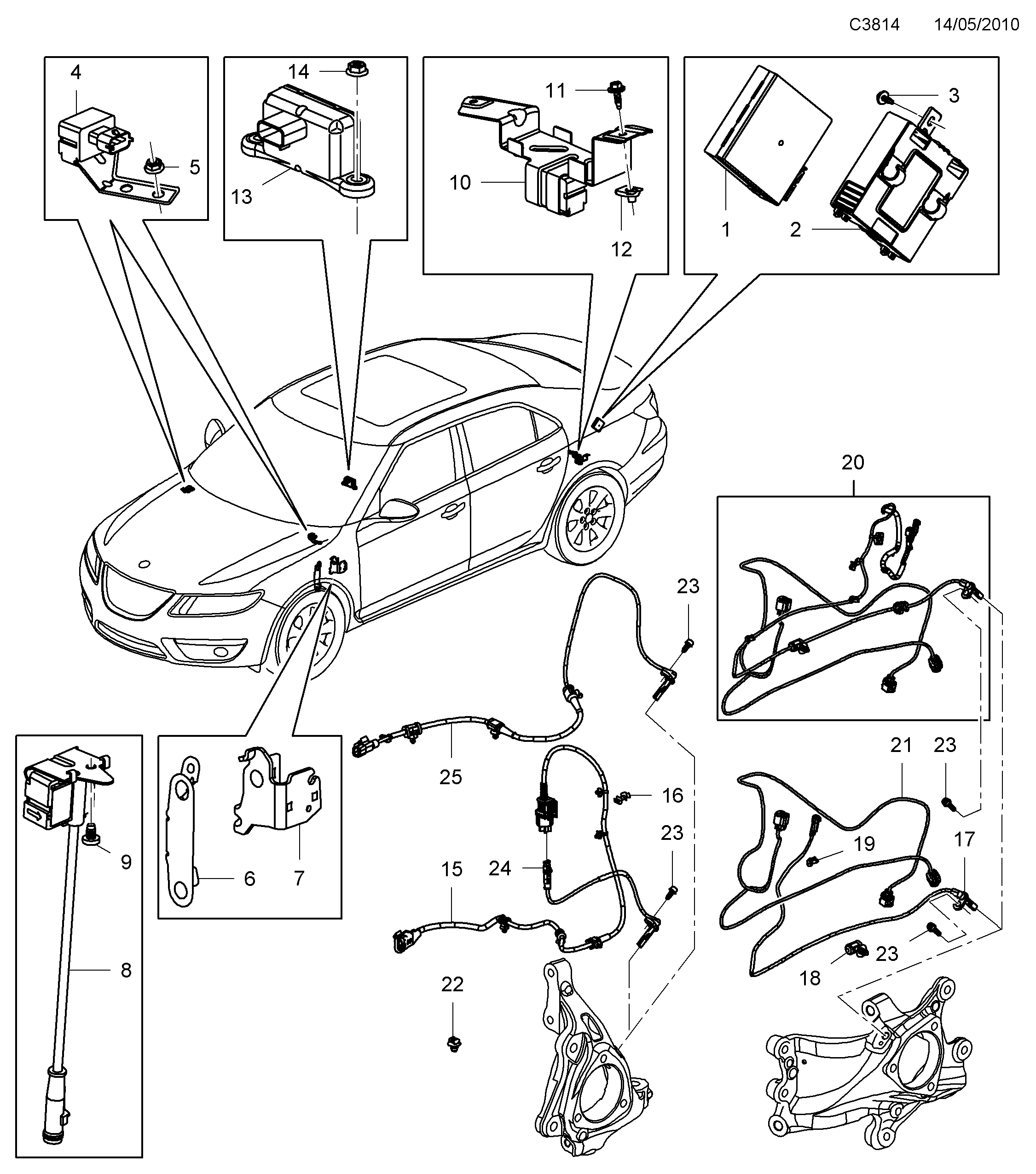

Pos.	Réf.	Description	Usage	Qté
1	13 330 272 13 338 933 Unité commande	Unité commande		1
1	13 338 933 Unité commande	Unité commande		1
2	13 260 542 Fixation Dispositif de commande	Fixation	Dispositif de commande	1
3	11 519 382 Vis M6 x 16 \|...	Vis	M6 x 16 \|...
4	12 841 592 Elément sensible RH \| Avant	Elément sensible	RH \| Avant	1
4	12 841 591 Elément sensible LH \| Avant	Elément sensible	LH \| Avant	1
5	11 514 516 Ecrou M6	Ecrou	M6	4
6	13 292 024 Fixation Elément sensible Avant Element...	Fixation	Elément sensible Avant Element...	2
7	13 250 527 Fixation RH \| Détecteur de...	Fixation	RH \| Détecteur de...	1
7	13 250 526 Fixation LH \| Détecteur de...	Fixation	LH \| Détecteur de...	1
8	12 841 594 Elément sensible Element de suspension avant...	Elément sensible	Element de suspension avant...	1
8	13 310 290 Elément sensible Element de suspension avant...	Elément sensible	Element de suspension avant...	1
9	11 101 401 Vis M5 X 8	Vis	M5 X 8	2
10	12 841 593 Elément sensible Arrière	Elément sensible	Arrière	1
11	11 589 011 Vis M4.2X 16	Vis	M4.2X 16	2
12	11 516 397 Ecrou	Ecrou		2
13	13 575 610 Elément sensible Lacet	Elément sensible	Lacet	1
14	11 514 516 Ecrou M6	Ecrou	M6	2
15	13 238 634 Câblage Détecteur de vitesse Avant...	Câblage	Détecteur de vitesse Avant...	2
15	13 238 636 Câblage Détecteur de vitesse Avant...	Câblage	Détecteur de vitesse Avant...	2
16	24 417 149 Console Avec controle continu de...	Console	Avec controle continu de...	2
17	12 841 559 Elément sensible Détecteur de vitesse Arrière...	Elément sensible	Détecteur de vitesse Arrière...	2
17	13 317 205 Elément sensible Détecteur de vitesse Arrière...	Elément sensible	Détecteur de vitesse Arrière...	2
17	13 323 030 Elément sensible Détecteur de vitesse Arrière...	Elément sensible	Détecteur de vitesse Arrière...	2
18	12 783 115 Agrafe	Agrafe		1
19	13 137 556 Ruban serrage	Ruban serrage		2
20	12 824 062 Câblage Détecteur de vitesse Arrière...	Câblage	Détecteur de vitesse Arrière...	1
22	55 562 517 Agrafe Avec controle continu de...	Agrafe	Avec controle continu de...	1
23	11 609 650 Vis Détecteur de vitesse	Vis	Détecteur de vitesse	4
24	12 842 287 Elément sensible Détecteur de vitesse Avant...	Elément sensible	Détecteur de vitesse Avant...	2
24	12 841 760 Elément sensible Détecteur de vitesse Avant...	Elément sensible	Détecteur de vitesse Avant...	2
25	12 848 538 Elément sensible Détecteur de vitesse Avant...	Elément sensible	Détecteur de vitesse Avant...	2
25	12 847 978 Elément sensible Détecteur de vitesse Avant...	Elément sensible	Détecteur de vitesse Avant...	2

Pos.	Réf.	Description	Usage	Qté
1	13 330 272 13 338 933 Unité commande	Unité commande		1
1	13 338 933 Unité commande	Unité commande		1
2	13 260 542 Fixation Dispositif de commande	Fixation	Dispositif de commande	1
3	11 519 382 Vis M6 x 16 \|...	Vis	M6 x 16 \|...
4	12 841 592 Elément sensible RH \| Avant	Elément sensible	RH \| Avant	1
4	12 841 591 Elément sensible LH \| Avant	Elément sensible	LH \| Avant	1
5	11 514 516 Ecrou M6	Ecrou	M6	4
6	13 292 024 Fixation Elément sensible Avant Element...	Fixation	Elément sensible Avant Element...	2
7	13 250 527 Fixation RH \| Détecteur de...	Fixation	RH \| Détecteur de...	1
7	13 250 526 Fixation LH \| Détecteur de...	Fixation	LH \| Détecteur de...	1
8	12 841 594 Elément sensible Element de suspension avant...	Elément sensible	Element de suspension avant...	1
8	13 310 290 Elément sensible Element de suspension avant...	Elément sensible	Element de suspension avant...	1
9	11 101 401 Vis M5 X 8	Vis	M5 X 8	2
10	12 841 593 Elément sensible Arrière	Elément sensible	Arrière	1
11	11 589 011 Vis M4.2X 16	Vis	M4.2X 16	2
12	11 516 397 Ecrou	Ecrou		2
13	13 575 610 Elément sensible Lacet	Elément sensible	Lacet	1
14	11 514 516 Ecrou M6	Ecrou	M6	2
15	13 238 634 Câblage Détecteur de vitesse Avant...	Câblage	Détecteur de vitesse Avant...	2
15	13 238 636 Câblage Détecteur de vitesse Avant...	Câblage	Détecteur de vitesse Avant...	2
16	24 417 149 Console Avec controle continu de...	Console	Avec controle continu de...	2
17	12 841 559 Elément sensible Détecteur de vitesse Arrière...	Elément sensible	Détecteur de vitesse Arrière...	2
17	13 317 205 Elément sensible Détecteur de vitesse Arrière...	Elément sensible	Détecteur de vitesse Arrière...	2
17	13 323 030 Elément sensible Détecteur de vitesse Arrière...	Elément sensible	Détecteur de vitesse Arrière...	2
18	12 783 115 Agrafe	Agrafe		1
19	13 137 556 Ruban serrage	Ruban serrage		2
20	12 824 062 Câblage Détecteur de vitesse Arrière...	Câblage	Détecteur de vitesse Arrière...	1
22	55 562 517 Agrafe Avec controle continu de...	Agrafe	Avec controle continu de...	1
23	11 609 650 Vis Détecteur de vitesse	Vis	Détecteur de vitesse	4
24	12 842 287 Elément sensible Détecteur de vitesse Avant...	Elément sensible	Détecteur de vitesse Avant...	2
24	12 841 760 Elément sensible Détecteur de vitesse Avant...	Elément sensible	Détecteur de vitesse Avant...	2
25	12 848 538 Elément sensible Détecteur de vitesse Avant...	Elément sensible	Détecteur de vitesse Avant...	2
25	12 847 978 Elément sensible Détecteur de vitesse Avant...	Elément sensible	Détecteur de vitesse Avant...	2

5500: Système de suspension - Capteurs
