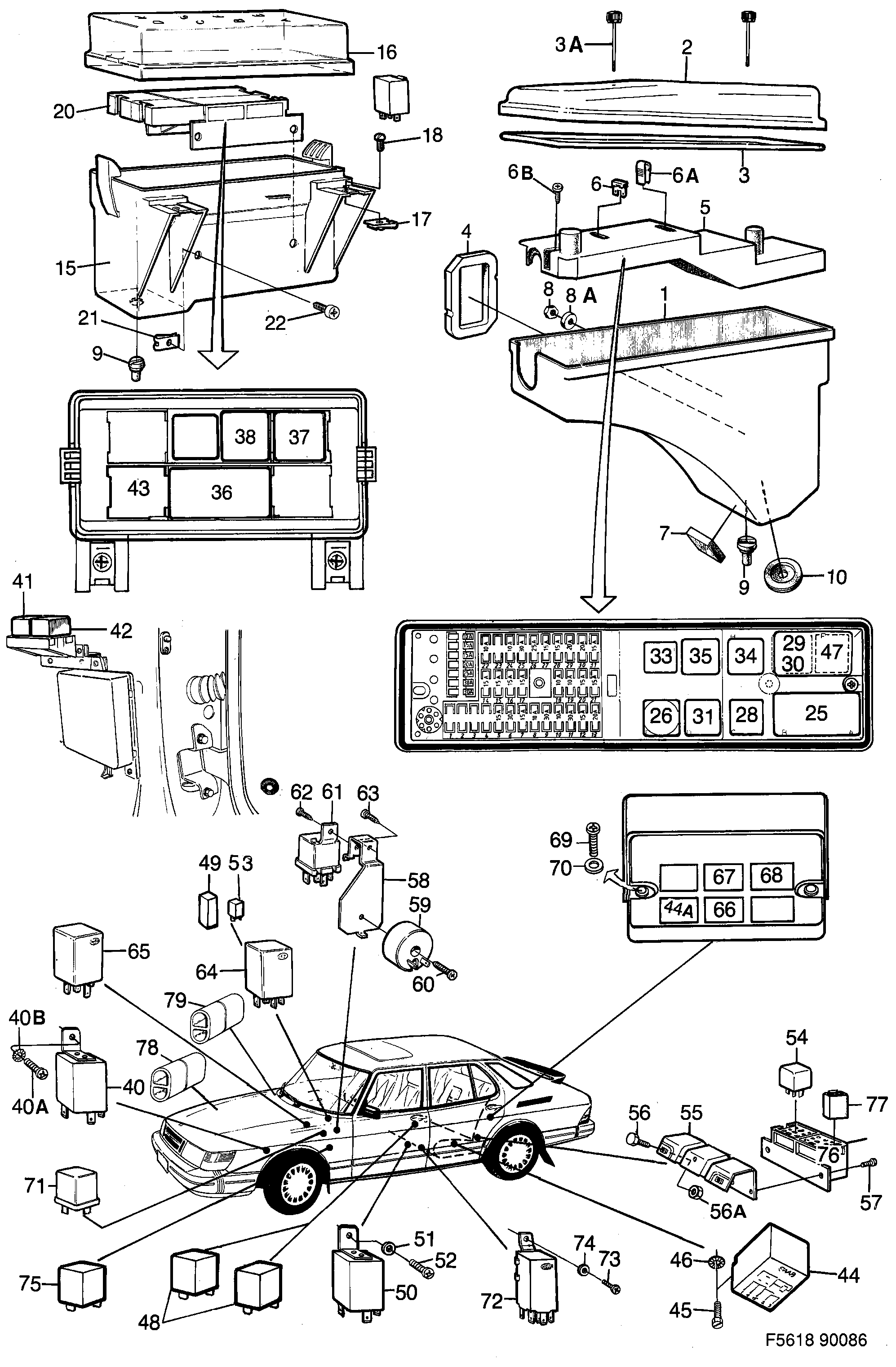

1420: Système électrique, généralités - Conduites et fusibles - Centrale électrique - Relais et fusibles

(1986 - 1989) | Pour Saab 900 (1987)

100%

(N°1390)

Section 1420

(N°1450)

Pos.	Réf.	Description	Usage	Qté
1	85 98 773 Partie inférieure centrale électrique	Partie inférieure	centrale électrique	1
2	95 59 493 Couvercle 1987-1987 • centrale électrique	Couvercle	1987-1987 centrale électrique	1
2	95 59 659 Couvercle 1987-1987 • centrale électrique	Couvercle	1987-1987 centrale électrique	1
2	95 59 501 Couvercle 1987-1987 • B202 • centrale électrique	Couvercle	1987-1987 B202 centrale électrique	1
2	95 59 667 Couvercle 1987-1987 • B202 • centrale électrique	Couvercle	1987-1987 B202 centrale électrique	1
3	85 53 265 Joint	Joint		1
3A	85 71 663 Vis	Vis		2
4	85 52 671 Joint	Joint		1
5	95 52 969 Socle 1986-1987	Socle	1986-1987	1
6	79 74 637 Fusible 10A	Fusible	10A	X
6	79 74 645 Fusible 15A	Fusible	15A	X
6	79 74 652 Fusible 20A	Fusible	20A	X
6	79 74 660 Fusible 25A	Fusible	25A	X
6	79 74 678 Fusible 30A	Fusible	30A	X
6A	85 87 636 Agrafe-fusible	Agrafe-fusible		1
6B	79 22 909 Vis	Vis		2
7	85 51 392 Joint	Joint		1
8	80 29 555 81 51 227 Ecrou 1986-1987	Ecrou	1986-1987	3
8A	85 37 623 Rondelle	Rondelle		2
9	71 16 452 Bouchon drainage 1986-1988	Bouchon drainage	1986-1988	2
10	79 62 004 Bague	Bague		1
15	85 69 196 Partie inférieure 1986-1988	Partie inférieure	1986-1988	1
16	85 71 721 Couvercle 1986-1988 • centrale électrique	Couvercle	1986-1988 centrale électrique	1
17	85 69 212 Clip 1986-1988	Clip	1986-1988	2
18	79 70 601 92 153 219 Vis 1986-1988	Vis	1986-1988	2
19	85 51 665 Boîtier contact	Boîtier contact		2
19	95 18 747 91 24 199 Boîtier contact 1987-1989 • Pour voitures équipées d'enrouleurs...	Boîtier contact	1987-1989 Pour voitures équipées d'enrouleurs...	2
19A	95 19 380 Porte-fusible 1987-1989 • Pour voitures équipées d'enrouleurs...	Porte-fusible	1987-1989 Pour voitures équipées d'enrouleurs...	1
20	85 71 390 Support 1986-1988	Support	1986-1988	2
21	79 68 001 Ecrou d'agrafe 1986-1988	Ecrou d'agrafe	1986-1988	4
22	85 68 289 Relais 1986-1988 • démarrage à chaud	Relais	1986-1988 démarrage à chaud	4
25	95 60 889 Relais 1986-1987 • éclairage	Relais	1986-1987 éclairage	1
26	95 22 061 Relais (8572943) \| Contacteur d'allumage	Relais	(8572943) \| Contacteur d'allumage	1
28	85 22 310 Relais lunette arrière	Relais	lunette arrière	1
28	85 88 220 95 19 133 Relais 1986-1988 • Relais temporisé lunette arrière	Relais	1986-1988 Relais temporisé lunette arrière	1
29	95 50 948 Relais I • pompe à carburant	Relais	I pompe à carburant	1
30	95 12 849 Relais TURBO • pompe à carburant	Relais	TURBO pompe à carburant	1
30	85 22 310 Relais B202TURBO • pompe à carburant	Relais	B202TURBO pompe à carburant	1
31	95 18 481 Relais 1986-1987 • amplificateur de signaux	Relais	1986-1987 amplificateur de signaux	1
33	85 22 310 Relais avertisseur sonore	Relais	avertisseur sonore	1
34	95 13 219 Relais AC \| Relais temporisé...	Relais	AC \| Relais temporisé...	1
35	85 72 190 Relais AC \| ventilateur de...	Relais	AC \| ventilateur de...	1
36	85 84 732 Relais B201 • Avec catalyseur. enrichissement à...	Relais	B201 Avec catalyseur. enrichissement à...	1
37	85 99 425 Relais 1986-1987, LHD • B201I • retardement	Relais	1986-1987, LHD B201I retardement	1
38	85 68 271 Relais EU avec spécifications US....	Relais	EU avec spécifications US....	1
38	85 68 289 Relais 1986-1987 • démarrage à chaud	Relais	1986-1987 démarrage à chaud	1
40	95 58 073 Relais 1987-1989 • Relais temporisé ventilateur de...	Relais	1987-1989 Relais temporisé ventilateur de...	1
40A	79 22 800 Vis 1986-1988	Vis	1986-1988	1
41	85 36 401 Relais B202 • pompe à carburant	Relais	B202 pompe à carburant	1
42	85 36 401 Relais Système de carburant B202 • système LH	Relais Système de carburant	B202 système LH	1
43	85 22 310 Relais LHD • antibrouillard	Relais	LHD antibrouillard	1
44	95 12 823 30 526 059 Relais EW	Relais	EW	1
45	79 22 891 Vis 1987-1987	Vis	1987-1987	1
46	79 15 556 92 152 203 Rondelle	Rondelle		1
47	85 91 729 Relais 1986-1988 • indicateur de vitesse	Relais	1986-1988 indicateur de vitesse	1
48	95 96 560 Relais 1986-1988 • capote	Relais	1986-1988 capote	2
49	85 83 627 Relais clignotant	Relais clignotant		1
50	85 89 319 Relais Relais temporisé éclairage intérieur	Relais	Relais temporisé éclairage intérieur	1
51	79 15 556 92 152 203 Rondelle	Rondelle		1
52	79 22 891 Vis 1987-1989	Vis	1987-1989	1
53	85 53 463 Relais essuie-glace intermittent	Relais	essuie-glace intermittent	1
54	95 56 390 Relais 1987-1989, LHD • Pour voitures équipées d'enrouleurs...	Relais	1987-1989, LHD Pour voitures équipées d'enrouleurs...	4
55	95 56 184 Support 1987-1989, LHD • Pour voitures équipées d'enrouleurs...	Support	1987-1989, LHD Pour voitures équipées d'enrouleurs...	1
56	79 22 800 Vis 1987-1989, LHD • Pour voitures équipées d'enrouleurs...	Vis	1987-1989, LHD Pour voitures équipées d'enrouleurs...	4
56A	80 29 548 Ecrou 1987-1987, LHD • Pour voitures équipées d'enrouleurs...	Ecrou	1987-1987, LHD Pour voitures équipées d'enrouleurs...	4
57	79 22 735 Vis 1987-1989, LHD • Pour voitures équipées d'enrouleurs...	Vis	1987-1989, LHD Pour voitures équipées d'enrouleurs...	4
58	95 60 939 Support 1987-1989 • dim-dip	Support	1987-1989 dim-dip	1
59	95 58 875 Résistance 1987-1989 • dim-dip	Résistance	1987-1989 dim-dip	1
60	79 22 826 Vis 1987-1989 • dim-dip	Vis	1987-1989 dim-dip	2
61	85 91 455 Relais 1987-1987 • dim-dip	Relais	1987-1987 dim-dip	2
61	95 63 099 Relais 1987- • dim-dip	Relais	1987- dim-dip	2
62	79 22 347 Vis 1987-1989 • dim-dip	Vis	1987-1989 dim-dip	1
63	79 22 800 Vis 1987-1989 • dim-dip	Vis	1987-1989 dim-dip	2
64	85 99 433 Relais 1987-1987 • B201TURBO • Avec catalyseur.	Relais	1987-1987 B201TURBO Avec catalyseur.	1
65	85 99 425 Relais 1987-1989 • B201I • EU avec spécifications US....	Relais	1987-1989 B201I EU avec spécifications US....	1
71	85 22 310 Relais Jeux complets LH2.2 \| Sans catalyseur....	Relais Jeux complets	LH2.2 \| Sans catalyseur....	1
72	85 87 669 Répétiteur acoustique -1989 • avertisseur de ceinture non...	Répétiteur acoustique	-1989 avertisseur de ceinture non...	1
73	79 22 420 Vis	Vis		1
74	79 15 556 92 152 203 Rondelle	Rondelle		1
75	85 73 560 Répétiteur acoustique pompe de refroidissement	Répétiteur acoustique	pompe de refroidissement	1
76	91 24 199 Boîtier contact 1987-1989 • Pour voitures équipées d'enrouleurs...	Boîtier contact	1987-1989 Pour voitures équipées d'enrouleurs...	2
77	95 19 380 Porte-fusible 1987-1989 • Pour voitures équipées d'enrouleurs...	Porte-fusible	1987-1989 Pour voitures équipées d'enrouleurs...	1
78	85 64 007 Porte-fusible 1987-1989 • commande de toit	Porte-fusible	1987-1989 commande de toit	1
79	85 64 007 Porte-fusible 1986-1988 • sonde lambda	Porte-fusible	1986-1988 sonde lambda	1
