Question 1

Où trouver le schéma éclaté et les références de pièces pour Eclairage sur Saab 900 1987 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Eclairage sur Saab 900 1987. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Eclairage ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Eclairage pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Eclairage est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Eclairage conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

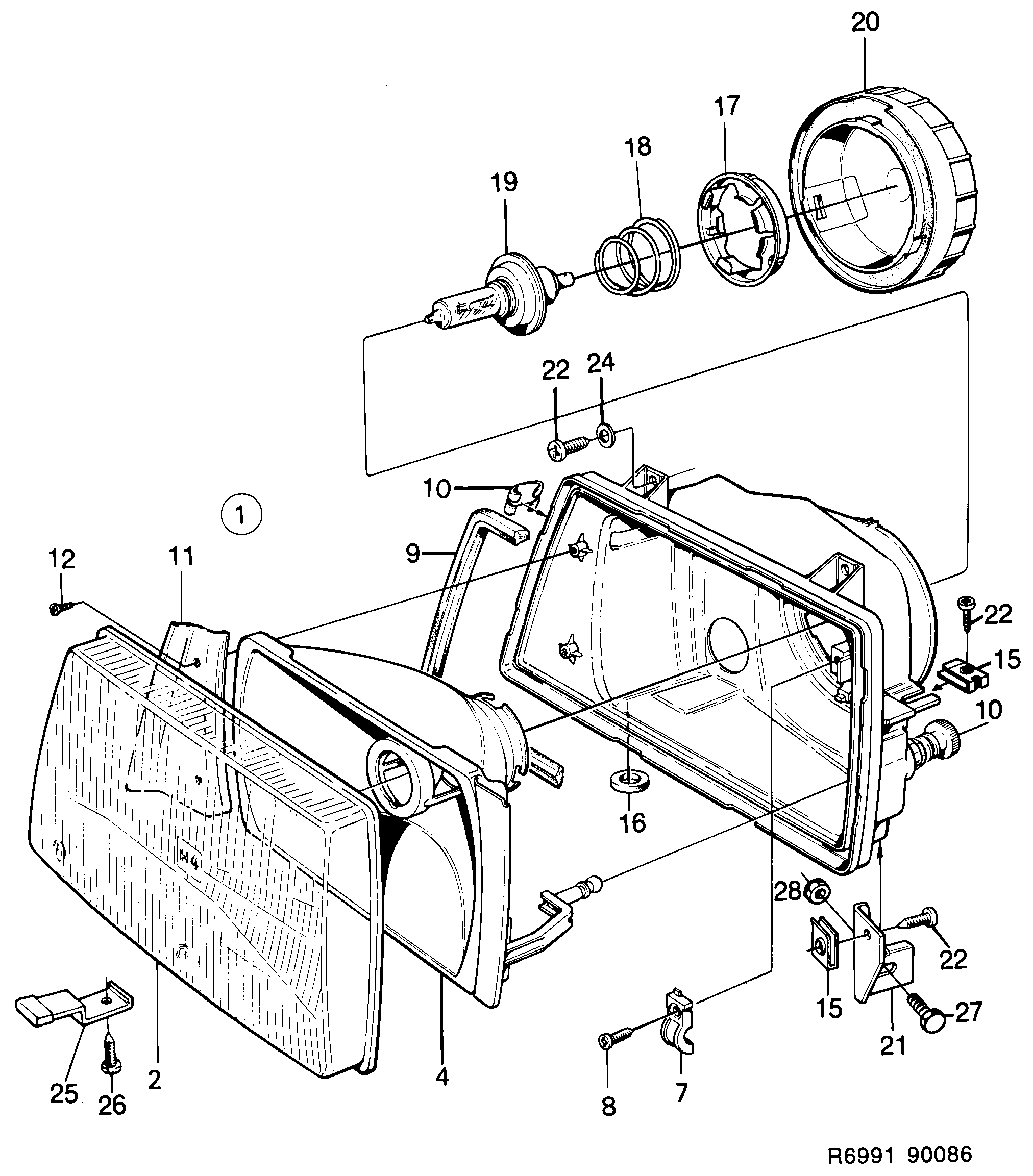

Pos.	Réf.	Description	Usage	Qté
1	85 39 595 Phare LH,HELLA \| Pour circulation...	Phare	LH,HELLA \| Pour circulation...	1
1	85 39 603 Phare RH,HELLA \| Pour circulation...	Phare	RH,HELLA \| Pour circulation...	1
1	85 41 575 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	85 41 583 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
2	85 39 611 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	85 39 629 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	85 52 390 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	85 52 408 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
4	85 50 857 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
4	85 50 865 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
4	95 52 639 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
4	95 52 647 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
7	85 50 915 Cavalier LH	Cavalier	LH	1
7	85 50 949 Cavalier RH	Cavalier	RH	1
8	85 50 923 Vis	Vis		2
9	85 65 947 Joint	Joint		2
10	85 39 702 Clip	Clip		16
11	85 50 873 Plaque LH	Plaque	LH	1
11	85 50 881 Plaque RH	Plaque	RH	1
12	79 22 727 Vis	Vis		2
15	85 50 824 Clip	Clip		2
16	85 50 840 Bague	Bague		2
17	85 10 836 Anneau	Anneau		2
18	85 10 869 Ressort	Ressort		2
19	85 10 851 93 169 008 Ampoule 40/238 210 009	Ampoule	40/238 210 009	2
20	85 39 710 Bouchon étanche	Bouchon étanche		2
21	85 50 808 Equerre fixation LH	Equerre fixation	LH	1
21	85 50 816 Equerre fixation RH	Equerre fixation	RH	1
22	79 22 438 Vis	Vis		8
24	80 29 951 Rondelle	Rondelle		4
25	85 71 614 Butée	Butée		2
26	79 22 909 Vis	Vis		2
27	79 69 223 Vis	Vis		2
28	79 71 658 11 900 428 Ecrou	Ecrou		2

Pos.	Réf.	Description	Usage	Qté
1	85 39 595 Phare LH,HELLA \| Pour circulation...	Phare	LH,HELLA \| Pour circulation...	1
1	85 39 603 Phare RH,HELLA \| Pour circulation...	Phare	RH,HELLA \| Pour circulation...	1
1	85 41 575 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	85 41 583 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
2	85 39 611 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	85 39 629 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	85 52 390 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	85 52 408 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
4	85 50 857 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
4	85 50 865 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
4	95 52 639 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
4	95 52 647 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
7	85 50 915 Cavalier LH	Cavalier	LH	1
7	85 50 949 Cavalier RH	Cavalier	RH	1
8	85 50 923 Vis	Vis		2
9	85 65 947 Joint	Joint		2
10	85 39 702 Clip	Clip		16
11	85 50 873 Plaque LH	Plaque	LH	1
11	85 50 881 Plaque RH	Plaque	RH	1
12	79 22 727 Vis	Vis		2
15	85 50 824 Clip	Clip		2
16	85 50 840 Bague	Bague		2
17	85 10 836 Anneau	Anneau		2
18	85 10 869 Ressort	Ressort		2
19	85 10 851 93 169 008 Ampoule 40/238 210 009	Ampoule	40/238 210 009	2
20	85 39 710 Bouchon étanche	Bouchon étanche		2
21	85 50 808 Equerre fixation LH	Equerre fixation	LH	1
21	85 50 816 Equerre fixation RH	Equerre fixation	RH	1
22	79 22 438 Vis	Vis		8
24	80 29 951 Rondelle	Rondelle		4
25	85 71 614 Butée	Butée		2
26	79 22 909 Vis	Vis		2
27	79 69 223 Vis	Vis		2
28	79 71 658 11 900 428 Ecrou	Ecrou		2
