Question 1

Où trouver le schéma éclaté et les références de pièces pour Eclairage sur Saab 900 1987 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Eclairage sur Saab 900 1987. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Eclairage ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Eclairage pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Eclairage est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Eclairage conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

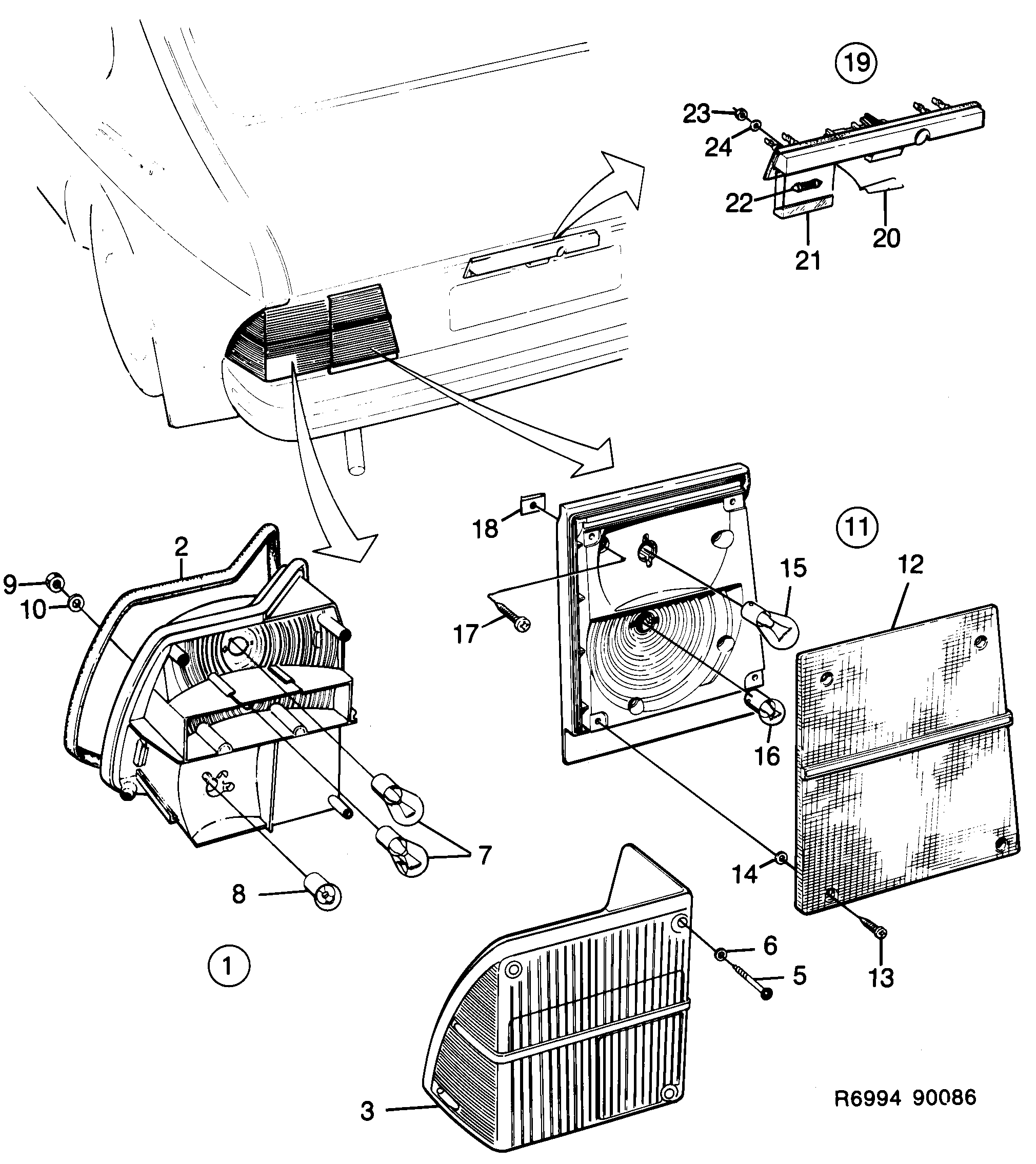

Pos.	Réf.	Description	Usage	Qté
1	85 85 333 Feu arrière LH	Feu arrière	LH	1
1	85 85 341 Feu arrière RH	Feu arrière	RH	1
1	85 85 358 Feu arrière LH	Feu arrière	LH	1
1	85 85 366 91 22 847 Feu arrière RH	Feu arrière	RH	1
2	85 61 284 Joint	Joint		2
3	85 85 416 30 520 607 Verre lampe LH	Verre lampe	LH	1
3	85 85 424 91 23 001 Verre lampe RH	Verre lampe	RH	1
3	85 85 432 Verre lampe LH	Verre lampe	LH	1
3	85 85 440 91 23 027 Verre lampe RH	Verre lampe	RH	1
5	79 74 025 Vis	Vis		8
6	85 60 591 Rondelle	Rondelle		8
7	71 54 719 93 169 011 Ampoule 40/238 290 001	Ampoule	40/238 290 001	4
7	85 35 692 Ampoule LHD • 40/238 304 000	Ampoule	LHD 40/238 304 000	4
8	85 37 672 93 190 467 Ampoule 40/238 292 007	Ampoule	40/238 292 007	2
8	85 32 756 Ampoule LHD • 40/238 291 009	Ampoule	LHD 40/238 291 009	2
9	80 29 555 81 51 227 Ecrou 1986-1987	Ecrou	1986-1987	4
10	80 29 951 Rondelle	Rondelle		4
11	85 85 374 Lampe 1986-1988 • LH \| porte arrière	Lampe	1986-1988 LH \| porte arrière	1
11	85 85 382 Lampe 1986-1988 • RH \| porte arrière	Lampe	1986-1988 RH \| porte arrière	1
11	85 85 390 Lampe 1986-1988 • LH \| Avec antibrouillard...	Lampe	1986-1988 LH \| Avec antibrouillard...	1
11	85 85 408 Lampe 1986-1988 • RH \| Avec antibrouillard...	Lampe	1986-1988 RH \| Avec antibrouillard...	1
12	85 85 457 Verre lampe LH	Verre lampe	LH	1
12	85 85 465 Verre lampe RH	Verre lampe	RH	1
12	85 85 473 Verre lampe LH \| Avec antibrouillard...	Verre lampe	LH \| Avec antibrouillard...	1
12	85 85 481 Verre lampe RH \| Avec antibrouillard...	Verre lampe	RH \| Avec antibrouillard...	1
13	79 74 025 Vis	Vis		8
14	85 60 591 Rondelle	Rondelle		8
15	71 54 719 93 169 011 Ampoule 40/238 290 001	Ampoule	40/238 290 001	2
16	71 54 727 Ampoule 40/238 254 007	Ampoule	40/238 254 007	2
17	79 22 388 79 77 960 Vis	Vis		8
18	79 72 573 92 150 164 Ecrou d'agrafe 1986-1987	Ecrou d'agrafe	1986-1987	8
19	85 62 126 Eclairage 1986-1988	Eclairage	1986-1988	1
20	85 63 918 Ressort	Ressort		1
21	85 63 942 Verre lampe 1986-1988	Verre lampe	1986-1988	2
22	70 84 197 Ampoule	Ampoule		2
23	80 29 548 Ecrou 1986-1987	Ecrou	1986-1987	5
24	70 88 073 Rondelle	Rondelle		3

Pos.	Réf.	Description	Usage	Qté
1	85 85 333 Feu arrière LH	Feu arrière	LH	1
1	85 85 341 Feu arrière RH	Feu arrière	RH	1
1	85 85 358 Feu arrière LH	Feu arrière	LH	1
1	85 85 366 91 22 847 Feu arrière RH	Feu arrière	RH	1
2	85 61 284 Joint	Joint		2
3	85 85 416 30 520 607 Verre lampe LH	Verre lampe	LH	1
3	85 85 424 91 23 001 Verre lampe RH	Verre lampe	RH	1
3	85 85 432 Verre lampe LH	Verre lampe	LH	1
3	85 85 440 91 23 027 Verre lampe RH	Verre lampe	RH	1
5	79 74 025 Vis	Vis		8
6	85 60 591 Rondelle	Rondelle		8
7	71 54 719 93 169 011 Ampoule 40/238 290 001	Ampoule	40/238 290 001	4
7	85 35 692 Ampoule LHD • 40/238 304 000	Ampoule	LHD 40/238 304 000	4
8	85 37 672 93 190 467 Ampoule 40/238 292 007	Ampoule	40/238 292 007	2
8	85 32 756 Ampoule LHD • 40/238 291 009	Ampoule	LHD 40/238 291 009	2
9	80 29 555 81 51 227 Ecrou 1986-1987	Ecrou	1986-1987	4
10	80 29 951 Rondelle	Rondelle		4
11	85 85 374 Lampe 1986-1988 • LH \| porte arrière	Lampe	1986-1988 LH \| porte arrière	1
11	85 85 382 Lampe 1986-1988 • RH \| porte arrière	Lampe	1986-1988 RH \| porte arrière	1
11	85 85 390 Lampe 1986-1988 • LH \| Avec antibrouillard...	Lampe	1986-1988 LH \| Avec antibrouillard...	1
11	85 85 408 Lampe 1986-1988 • RH \| Avec antibrouillard...	Lampe	1986-1988 RH \| Avec antibrouillard...	1
12	85 85 457 Verre lampe LH	Verre lampe	LH	1
12	85 85 465 Verre lampe RH	Verre lampe	RH	1
12	85 85 473 Verre lampe LH \| Avec antibrouillard...	Verre lampe	LH \| Avec antibrouillard...	1
12	85 85 481 Verre lampe RH \| Avec antibrouillard...	Verre lampe	RH \| Avec antibrouillard...	1
13	79 74 025 Vis	Vis		8
14	85 60 591 Rondelle	Rondelle		8
15	71 54 719 93 169 011 Ampoule 40/238 290 001	Ampoule	40/238 290 001	2
16	71 54 727 Ampoule 40/238 254 007	Ampoule	40/238 254 007	2
17	79 22 388 79 77 960 Vis	Vis		8
18	79 72 573 92 150 164 Ecrou d'agrafe 1986-1987	Ecrou d'agrafe	1986-1987	8
19	85 62 126 Eclairage 1986-1988	Eclairage	1986-1988	1
20	85 63 918 Ressort	Ressort		1
21	85 63 942 Verre lampe 1986-1988	Verre lampe	1986-1988	2
22	70 84 197 Ampoule	Ampoule		2
23	80 29 548 Ecrou 1986-1987	Ecrou	1986-1987	5
24	70 88 073 Rondelle	Rondelle		3

520: Système électrique, généralités - Eclairage - Feu arrière
