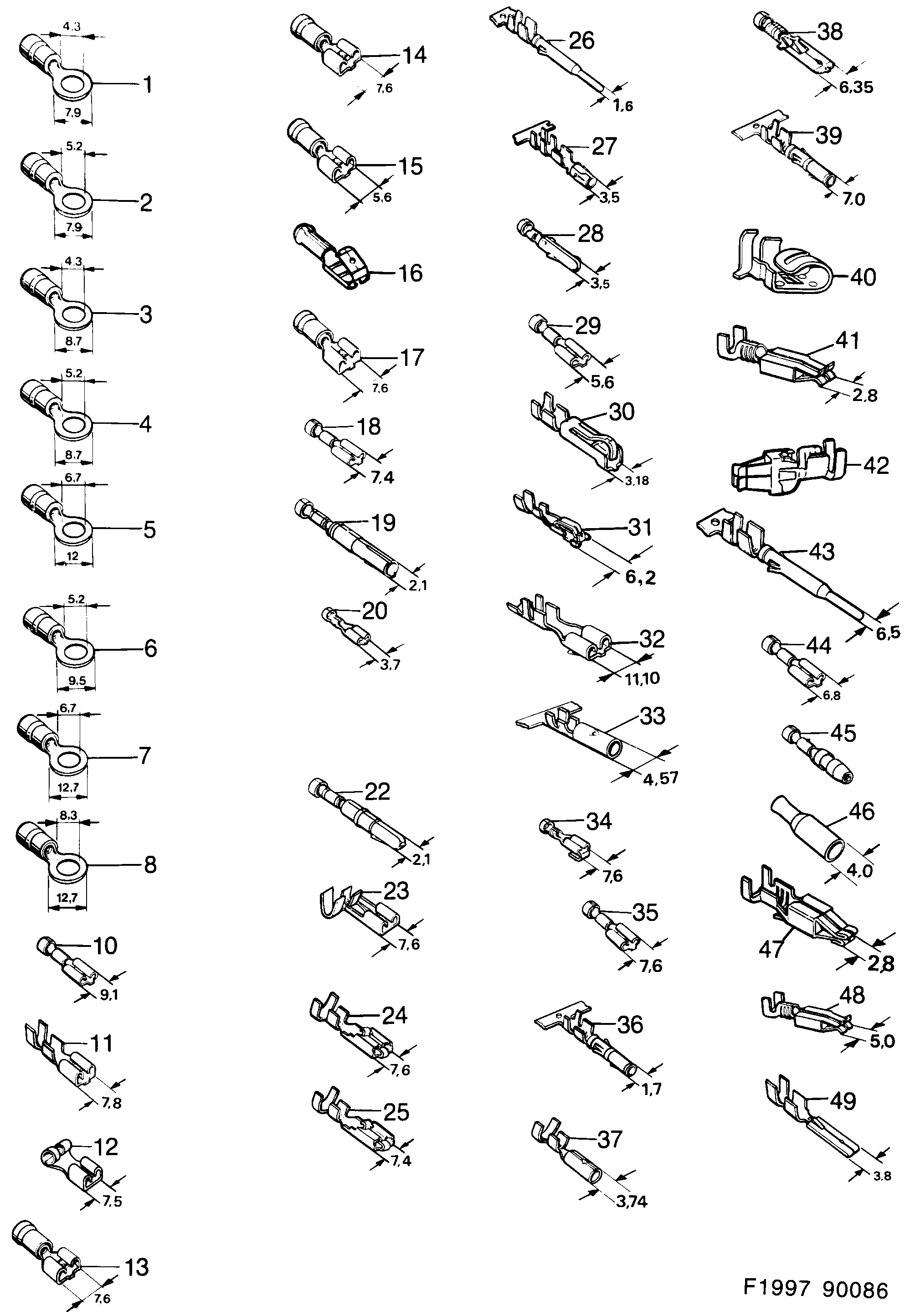

1060: Système électrique, boîte de connexion - Conduites et fusibles - Cosse câble

(1987) | Pour Saab 900 (1987)

100%

(N°490)

Section 1060

(N°1090)

Pos.	Réf.	Description	Usage	Qté
1	71 55 211 Cosse 40/253 152 003	Cosse	40/253 152 003	X
2	71 55 229 Cosse 40/253 153 001	Cosse	40/253 153 001	X
3	71 55 237 Cosse 40/253 172 001	Cosse	40/253 172 001	X
4	71 17 880 Cosse 40/253 173 009	Cosse	40/253 173 009	X
5	78 29 617 Cosse 40/253 174 007	Cosse	40/253 174 007	X
6	71 55 658 Cosse 40/253 210 009	Cosse	40/253 210 009	X
7	78 29 666 Cosse 40/253 211 007	Cosse	40/253 211 007	X
8	78 29 674 Cosse 40/253 212 005	Cosse	40/253 212 005	X
10	85 82 413 Cosse FOR CONTACT HOUSING 7155021	Cosse	FOR CONTACT HOUSING 7155021	X
11	71 55 716 Cosse FOR THERMO SWITCH DOME...	Cosse	FOR THERMO SWITCH DOME...	X
12	71 96 710 Cosse FOR THERMO SWITCH DOOR...	Cosse	FOR THERMO SWITCH DOOR...	X
13	78 29 609 Cosse 40/253 168 009	Cosse	40/253 168 009	X
14	78 29 625 Raccord 40/253 195 002	Raccord	40/253 195 002	X
15	78 29 633 Boîtier contact 40/253 197 008,FOR HEADLIGHT	Boîtier contact	40/253 197 008,FOR HEADLIGHT	X
16	78 29 641 Tubulure	Tubulure		X
17	78 29 682 Cosse 40/253 226 005	Cosse	40/253 226 005	X
18	79 68 068 Cosse FOR EL-CENTRAL JOINT PIECE,FOR...	Cosse	FOR EL-CENTRAL JOINT PIECE,FOR...	X
18	79 72 029 Cosse IN FUSE BOX,FUEL PUMP,JOINT...	Cosse	IN FUSE BOX,FUEL PUMP,JOINT...	X
18	85 82 397 Cosse FOR APC,FUSE BOX FOR...	Cosse	FOR APC,FUSE BOX FOR...	X
18	85 82 405 Cosse FOR CONTACT HOUSING 8541229	Cosse	FOR CONTACT HOUSING 8541229	X
18	71 55 039 Cosse FOR LIGHT CIGARETTE LIGHTER,FAN,FUSE...	Cosse	FOR LIGHT CIGARETTE LIGHTER,FAN,FUSE...	X
18	85 82 454 Cosse FOR CONTACT HOUSING 7155096,7155112,7342892...	Cosse	FOR CONTACT HOUSING 7155096,7155112,7342892...	X
18	85 82 546 Cosse FOR CONTACT HOUSING 7342892	Cosse	FOR CONTACT HOUSING 7342892	X
18	71 55 153 Cosse FOR CONTACT HOUSING 7155096,7155112,7342892...	Cosse	FOR CONTACT HOUSING 7155096,7155112,7342892...	X
18	85 83 379 Cosse FOR CONTACT HOUSING 7155112	Cosse	FOR CONTACT HOUSING 7155112	X
19	85 22 583 Cosse FOR CONTACT HOUSING 8504771,8516932,8553869...	Cosse	FOR CONTACT HOUSING 8504771,8516932,8553869...	X
20	85 30 107 Cosse 097,FOR CONTACT HOUSING 8530115	Cosse	097,FOR CONTACT HOUSING 8530115	X
20	85 09 846 85 22 575 Cosse FOR CONTACT HOUSING 8540569,8571390	Cosse	FOR CONTACT HOUSING 8540569,8571390	X
22	85 16 817 Cosse FOR CONTACT HOUSING 8530081	Cosse	FOR CONTACT HOUSING 8530081	X
22	85 03 161 Cosse FOR CONTACT HOUSING 8516940,8530081	Cosse	FOR CONTACT HOUSING 8516940,8530081	X
22	85 03 187 Cosse FOR JOINT PIECE	Cosse	FOR JOINT PIECE	X
23	85 21 676 Cosse FOR JOINT PIECE IDLE...	Cosse	FOR JOINT PIECE IDLE...	X
23	85 21 684 Cosse FOR CONTACT HOUSING 8521692	Cosse	FOR CONTACT HOUSING 8521692	X
23	95 59 469 Cosse FOR JOINT PIECE	Cosse	FOR JOINT PIECE	X
23	85 82 421 Cosse FOR JOINT PIECE FOR...	Cosse	FOR JOINT PIECE FOR...	X
24	85 41 203 Cosse FOR GLOVE BOX LIGHT...	Cosse	FOR GLOVE BOX LIGHT...	X
25	85 41 211 Cosse FOR FUSE BOX,FAN UNIT,GLOVE...	Cosse	FOR FUSE BOX,FAN UNIT,GLOVE...	X
25	85 60 476 Cosse JOINT PIECE,FOR CONTACT HOUSING,9507658	Cosse	JOINT PIECE,FOR CONTACT HOUSING,9507658	X
26	85 44 298 85 82 595 Cosse FOR FUSE BOX FOR...	Cosse	FOR FUSE BOX FOR...	X
26	85 93 956 Cosse FOR CONTACT HOUSING 8544231	Cosse	FOR CONTACT HOUSING 8544231	X
27	85 44 306 Cosse FOR EL-CENTRAL,FOR CONTACT HOUSING...	Cosse	FOR EL-CENTRAL,FOR CONTACT HOUSING...	X
27	85 82 595 Cosse FOR FUSE BOX THEFT...	Cosse	FOR FUSE BOX THEFT...	X
28	85 44 314 85 82 603 Cosse FOR JOINT PIECE FUSE...	Cosse	FOR JOINT PIECE FUSE...	X
28	85 44 322 Cosse FOR CONTACT HOUSING 8544215,8544231,8553505	Cosse	FOR CONTACT HOUSING 8544215,8544231,8553505	X
29	85 14 028 71 55 716 Cosse OIL GUARD,TEMP SENSOR,DOOR SWITCH,FOR...	Cosse	OIL GUARD,TEMP SENSOR,DOOR SWITCH,FOR...	X
29	85 33 028 85 82 439 Cosse FOR PRESSURE SWITCH FOR...	Cosse	FOR PRESSURE SWITCH FOR...	X
29	85 82 439 Cosse FOR CONTACT HOUSING 8533184	Cosse	FOR CONTACT HOUSING 8533184	X
30	85 60 278 Cosse FOR CONTACT HOUSING 8544348	Cosse	FOR CONTACT HOUSING 8544348	X
31	85 68 768 Cosse FOR CONTACT HOUSING 8568735	Cosse	FOR CONTACT HOUSING 8568735	X
32	85 69 139 Cosse FUSE BOX	Cosse	FUSE BOX	X
32	85 88 188 Cosse FUSE BOX	Cosse	FUSE BOX	X
33	85 72 596 Cosse COMPRESSOR	Cosse	COMPRESSOR	X
34	85 03 286 Cosse FUSE BOX,JOINT PIECE	Cosse	FUSE BOX,JOINT PIECE	X
35	85 59 205 Cosse FOR CONTACT HOUSING 8516916,8521544	Cosse	FOR CONTACT HOUSING 8516916,8521544	X
35	85 14 036 Cosse FOR CONTACT HOUSING HOUSING,8516916,8521544...	Cosse	FOR CONTACT HOUSING HOUSING,8516916,8521544...	X
36	85 79 393 Cosse FUSE BOX	Cosse	FUSE BOX	X
36	85 87 560 Cosse FOR CONTACT HOUSING 8544207,8544223	Cosse	FOR CONTACT HOUSING 8544207,8544223	X
37	79 71 708 Cosse FUSE BOX FOR CONTACT...	Cosse	FUSE BOX FOR CONTACT...	X
38	85 16 957 Cosse FOR CONTACT HOUSING 8558546	Cosse	FOR CONTACT HOUSING 8558546	X
38	85 82 637 Cosse FOR CONTACT HOUSING 7155120	Cosse	FOR CONTACT HOUSING 7155120	X
38	71 55 062 Cosse FOR EL-PAD,FOR CONTACT HOUSING,9502758...	Cosse	FOR EL-PAD,FOR CONTACT HOUSING,9502758...	X
38	85 93 089 Cosse FOR EL-PAD,FOR CONTACT HOUSING,9124181...	Cosse	FOR EL-PAD,FOR CONTACT HOUSING,9124181...	X
39	85 87 552 Cosse FOR CONTACT HOUSING 8544207,8544223,8544249	Cosse	FOR CONTACT HOUSING 8544207,8544223,8544249	X
40	85 82 090 Cosse FOR SWITCH WINDOW REGULATOR,JOINT...	Cosse	FOR SWITCH WINDOW REGULATOR,JOINT...	X
41	91 20 775 30 520 555 Cosse FOR FUSE BOX,JOINT PIECE,FOR...	Cosse	FOR FUSE BOX,JOINT PIECE,FOR...	X
41	85 86 133 Cosse FOR FUSE BOX	Cosse	FOR FUSE BOX	X
42	91 20 783 30 520 556 Cosse FOR FUSE BOX,JOINT PIECE,FOR...	Cosse	FOR FUSE BOX,JOINT PIECE,FOR...	X
43	85 93 964 Cosse FOR FUSE BOX FOR...	Cosse	FOR FUSE BOX FOR...	X
44	91 20 791 30 520 557 Cosse FOR FUSE BOX,JOINT PIECE,FUSE,FOR...	Cosse	FOR FUSE BOX,JOINT PIECE,FUSE,FOR...	X
44	71 55 047 Cosse FOR FUSE BOX,FAN FOR...	Cosse	FOR FUSE BOX,FAN FOR...	X
45	85 81 951 Cosse FOR THEFT ALARM	Cosse	FOR THEFT ALARM	X
46	85 82 579 Cosse FOR EL-ANTENNA,HORN	Cosse	FOR EL-ANTENNA,HORN	X
47	91 20 668 12 789 796 Cosse FOR CONTACT HOUSING 8586802,8593899,8593915...	Cosse	FOR CONTACT HOUSING 8586802,8593899,8593915...	X
47	95 08 706 12 789 796 Cosse FOR JOINT PIECE COWL,FOR...	Cosse	FOR JOINT PIECE COWL,FOR...	X
47	95 08 714 12 789 796 Cosse FOR CONTACT HOUSING 9123399	Cosse	FOR CONTACT HOUSING 9123399	X
47	95 08 748 12 789 796 Cosse FOR CONTACT HOUSING 9123399,9514803	Cosse	FOR CONTACT HOUSING 9123399,9514803	X
48	91 20 767 30 520 554 Cosse FOR CONTACT HOUSING 8544249,9124090	Cosse	FOR CONTACT HOUSING 8544249,9124090	X
48	95 21 972 Cosse JOINT PIECE COWL FOR...	Cosse	JOINT PIECE COWL FOR...	X
48	95 21 980 30 520 556 Cosse JOINT PIECE COWL FOR...	Cosse	JOINT PIECE COWL FOR...	X
48	95 21 998 Cosse FOR CONTACT HOUSING 9124199	Cosse	FOR CONTACT HOUSING 9124199	X
49	95 52 100 Cosse FOR CONTACT HOUSING 9124199	Cosse	FOR CONTACT HOUSING 9124199	X
49	95 52 126 95 52 100 Cosse FOR CONTACT HOUSING 9122557	Cosse	FOR CONTACT HOUSING 9122557	X
