Question 1

Où trouver le schéma éclaté et les références de pièces pour Chauffage et ventilation sur Saab 900 1988 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Chauffage et ventilation sur Saab 900 1988. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Chauffage et ventilation ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Chauffage et ventilation pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Chauffage et ventilation est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Chauffage et ventilation conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

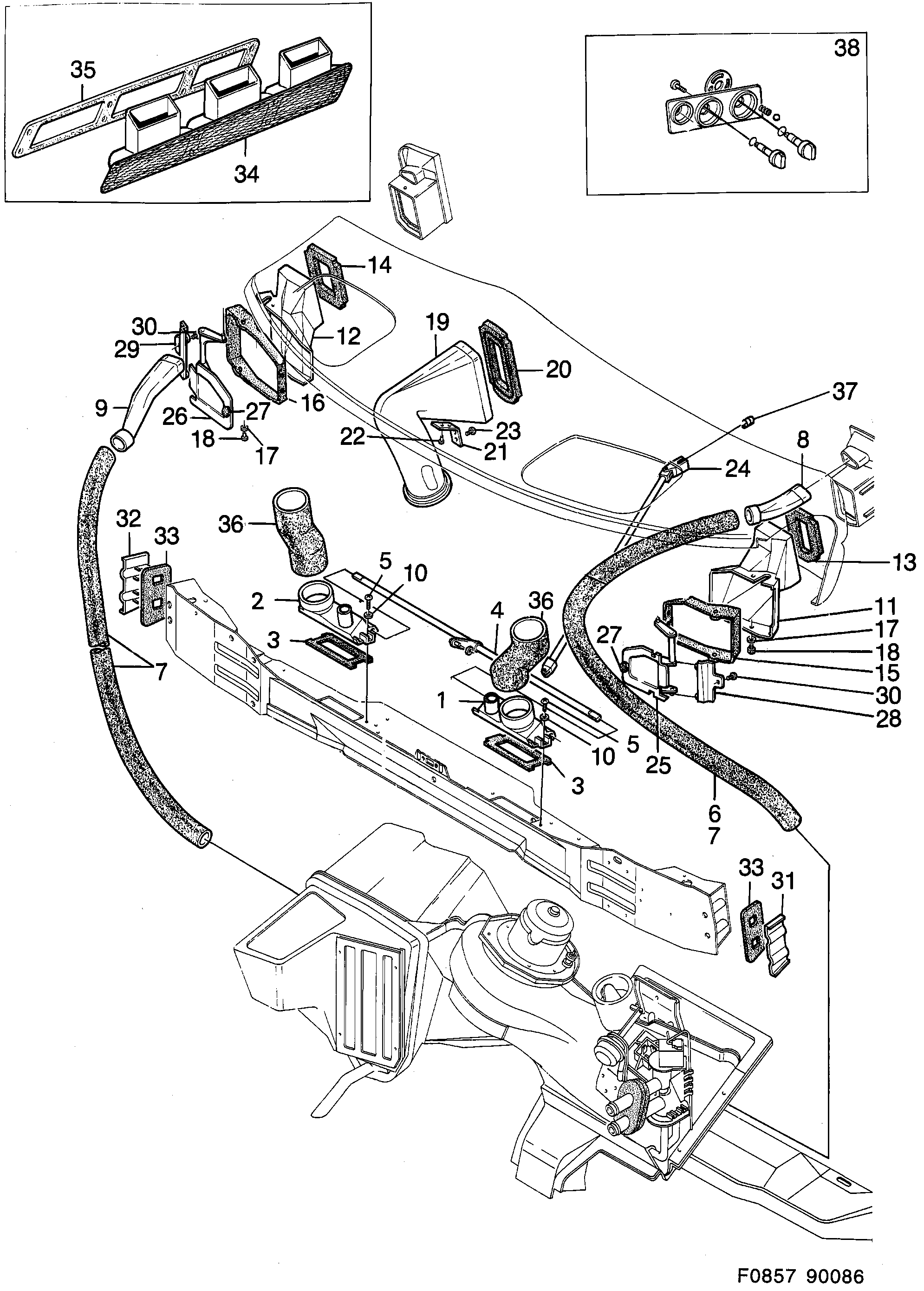

Pos.	Réf.	Description	Usage	Qté
1	94 18 138 Boîtier volet LH	Boîtier volet	LH	1
1	94 80 153 Boîtier volet LH	Boîtier volet	LH	1
2	94 18 146 Boîtier volet RH	Boîtier volet	RH	1
2	94 80 187 Boîtier volet RH	Boîtier volet	RH	1
3	94 01 712 Joint	Joint		2
4	94 23 112 Arbre	Arbre		1
5	79 22 420 Vis	Vis		4
6	94 01 332 Flexible LH	Flexible	LH	1
7	94 01 340 Flexible RH	Flexible	RH	1
7	94 01 332 Flexible	Flexible		2
8	94 26 792 Raccord LHD • LH	Raccord	LHD LH	1
8	94 45 776 Raccord RHD • LH	Raccord	RHD LH	1
9	94 26 784 Raccord LHD • RH	Raccord	LHD RH	1
9	94 26 792 Raccord RHD • RH	Raccord	RHD RH	1
10	80 29 951 Rondelle	Rondelle		4
11	94 18 344 Canal air LHD • LH	Canal air	LHD LH	1
11	94 20 399 Canal air RHD • LH	Canal air	RHD LH	1
12	94 18 450 Canal air LHD • RH	Canal air	LHD RH	1
12	94 20 464 Canal air RHD • RH	Canal air	RHD RH	1
13	94 01 373 Joint LHD • LH	Joint	LHD LH	1
13	94 20 407 Joint RHD • LH	Joint	RHD LH	1
14	94 18 468 Joint LHD • RH	Joint	LHD RH	1
14	94 20 472 Joint RHD • RH	Joint	RHD RH	1
15	94 79 643 Joint LH	Joint	LH	1
16	94 79 668 Joint RH	Joint	RH	1
17	80 29 951 Rondelle	Rondelle		6
18	94 41 213 Vis	Vis		6
19	94 79 908 Raccord LHD	Raccord	LHD	1
19	94 79 916 Raccord RHD	Raccord	RHD	1
20	94 01 431 Joint	Joint		1
21	94 01 449 Console	Console		1
22	79 73 266 Rivet 1986-1988	Rivet	1986-1988	2
23	79 22 420 Vis	Vis		2
24	94 22 965 Commande LHD	Commande	LHD	1
24	94 44 738 Commande RHD	Commande	RHD	1
25	94 73 919 Disque papillon LH	Disque papillon	LH	1
26	94 73 901 Disque papillon RH	Disque papillon	RH	1
27	94 73 943 Entretoise	Entretoise		2
28	94 26 214 Palier LH	Palier	LH	1
29	94 26 206 Palier RH	Palier	RH	1
30	80 98 030 Vis	Vis		2
31	94 26 693 Couvercle LH	Couvercle	LH	1
32	94 26 701 Couvercle RH	Couvercle	RH	1
33	94 26 727 Joint	Joint		2
34	92 88 150 Sortie air LH	Sortie air	LH	1
34	92 88 168 Sortie air RH	Sortie air	RH	1
34	Sortie airEléments extérieurs Style carrosserie: 4SN	Sortie airEléments extérieurs Style carrosserie: 4SN
35	92 88 119 Joint 1986-1988	Joint	1986-1988	2
36	94 79 650 Canal	Canal		2
37	96 21 897 Support	Support		2
38	Panneau commandeTableau de bord	Panneau commandeTableau de bord

Pos.	Réf.	Description	Usage	Qté
1	94 18 138 Boîtier volet LH	Boîtier volet	LH	1
1	94 80 153 Boîtier volet LH	Boîtier volet	LH	1
2	94 18 146 Boîtier volet RH	Boîtier volet	RH	1
2	94 80 187 Boîtier volet RH	Boîtier volet	RH	1
3	94 01 712 Joint	Joint		2
4	94 23 112 Arbre	Arbre		1
5	79 22 420 Vis	Vis		4
6	94 01 332 Flexible LH	Flexible	LH	1
7	94 01 340 Flexible RH	Flexible	RH	1
7	94 01 332 Flexible	Flexible		2
8	94 26 792 Raccord LHD • LH	Raccord	LHD LH	1
8	94 45 776 Raccord RHD • LH	Raccord	RHD LH	1
9	94 26 784 Raccord LHD • RH	Raccord	LHD RH	1
9	94 26 792 Raccord RHD • RH	Raccord	RHD RH	1
10	80 29 951 Rondelle	Rondelle		4
11	94 18 344 Canal air LHD • LH	Canal air	LHD LH	1
11	94 20 399 Canal air RHD • LH	Canal air	RHD LH	1
12	94 18 450 Canal air LHD • RH	Canal air	LHD RH	1
12	94 20 464 Canal air RHD • RH	Canal air	RHD RH	1
13	94 01 373 Joint LHD • LH	Joint	LHD LH	1
13	94 20 407 Joint RHD • LH	Joint	RHD LH	1
14	94 18 468 Joint LHD • RH	Joint	LHD RH	1
14	94 20 472 Joint RHD • RH	Joint	RHD RH	1
15	94 79 643 Joint LH	Joint	LH	1
16	94 79 668 Joint RH	Joint	RH	1
17	80 29 951 Rondelle	Rondelle		6
18	94 41 213 Vis	Vis		6
19	94 79 908 Raccord LHD	Raccord	LHD	1
19	94 79 916 Raccord RHD	Raccord	RHD	1
20	94 01 431 Joint	Joint		1
21	94 01 449 Console	Console		1
22	79 73 266 Rivet 1986-1988	Rivet	1986-1988	2
23	79 22 420 Vis	Vis		2
24	94 22 965 Commande LHD	Commande	LHD	1
24	94 44 738 Commande RHD	Commande	RHD	1
25	94 73 919 Disque papillon LH	Disque papillon	LH	1
26	94 73 901 Disque papillon RH	Disque papillon	RH	1
27	94 73 943 Entretoise	Entretoise		2
28	94 26 214 Palier LH	Palier	LH	1
29	94 26 206 Palier RH	Palier	RH	1
30	80 98 030 Vis	Vis		2
31	94 26 693 Couvercle LH	Couvercle	LH	1
32	94 26 701 Couvercle RH	Couvercle	RH	1
33	94 26 727 Joint	Joint		2
34	92 88 150 Sortie air LH	Sortie air	LH	1
34	92 88 168 Sortie air RH	Sortie air	RH	1
34	Sortie airEléments extérieurs Style carrosserie: 4SN	Sortie airEléments extérieurs Style carrosserie: 4SN
35	92 88 119 Joint 1986-1988	Joint	1986-1988	2
36	94 79 650 Canal	Canal		2
37	96 21 897 Support	Support		2
38	Panneau commandeTableau de bord	Panneau commandeTableau de bord

190: Chauffage et ventilation - Commande - Canal, 2ème partie
