Question 1

Où trouver le schéma éclaté et les références de pièces pour Eclairage sur Saab 900 1989 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Eclairage sur Saab 900 1989. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Eclairage ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Eclairage pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Eclairage est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Eclairage conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

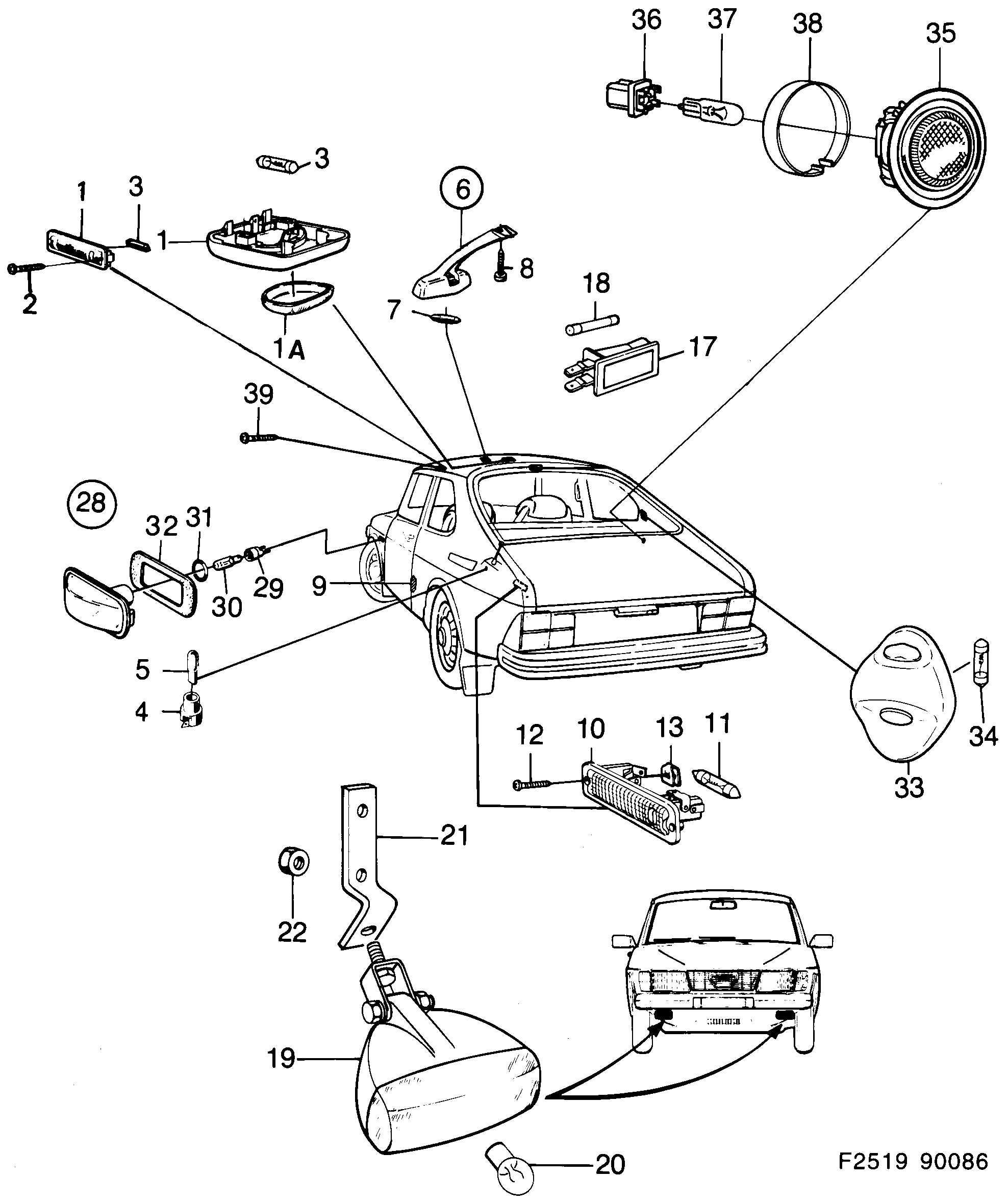

Pos.	Réf.	Description	Usage	Qté
1	40 60 398 Plafonnier 1989-1989 • Valable aussi pour SE...	Plafonnier	1989-1989 Valable aussi pour SE...	1
1A	40 60 406 Verre de lampe 1989-1989 • Valable aussi pour SE...	Verre de lampe	1989-1989 Valable aussi pour SE...	1
3	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
4	85 09 697 Porte-lampe Contacteur d'allumage	Porte-lampe	Contacteur d'allumage	1
5	85 00 613 93 190 474 Ampoule 40/238 286 009	Ampoule	40/238 286 009	1
6	95 54 411 Lampe 1987-1989 • rétroviseur	Lampe	1987-1989 rétroviseur	1
a6	95 54 411 Lampe rétroviseur	Lampe	rétroviseur	1
7	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
8	79 75 329 Vis 1987-1989	Vis	1987-1989	1
9	85 83 593 Catadioptre	Catadioptre		2
10	85 77 801 Lampe coffre à bagages	Lampe	coffre à bagages	1
11	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
12	79 70 346 Vis	Vis		2
13	79 72 771 Ecrou d'agrafe	Ecrou d'agrafe		2
17	95 69 948 Eclairage 1989-1989 • Valable aussi pour SE...	Eclairage	1989-1989 Valable aussi pour SE...	1
18	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
19	85 61 409 Feu position	Feu position		2
20	71 54 727 Ampoule 40/238 254 007	Ampoule	40/238 254 007	2
21	85 61 375 Fixation LH	Fixation	LH	1
21	85 61 383 Fixation RH	Fixation	RH	1
22	81 51 235 Ecrou 1988-1989	Ecrou	1988-1989	2
28	91 24 132 Lampe latérale 1989-1989 • Valable aussi pour SE...	Lampe latérale	1989-1989 Valable aussi pour SE...	2
28A	48 30 113 Clip	Clip		1
29	95 21 857 Porte-lampe (9512872)	Porte-lampe	(9512872)	2
30	95 12 880 93 190 471 Ampoule 40/238 300 008	Ampoule	40/238 300 008	2
31	95 12 898 44 84 259 Joint	Joint		2
32	91 24 140 Joint 1989-1989 • Valable aussi pour SE...	Joint	1989-1989 Valable aussi pour SE...	2
35	98 23 683 Lampe	Lampe		2
36	95 97 006 Support	Support		2
37	95 12 880 93 190 471 Ampoule 40/238 300 008	Ampoule	40/238 300 008	2
38	98 24 939 Collier serrage 1987-1989	Collier serrage	1987-1989	2

Pos.	Réf.	Description	Usage	Qté
1	40 60 398 Plafonnier 1989-1989 • Valable aussi pour SE...	Plafonnier	1989-1989 Valable aussi pour SE...	1
1A	40 60 406 Verre de lampe 1989-1989 • Valable aussi pour SE...	Verre de lampe	1989-1989 Valable aussi pour SE...	1
3	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
4	85 09 697 Porte-lampe Contacteur d'allumage	Porte-lampe	Contacteur d'allumage	1
5	85 00 613 93 190 474 Ampoule 40/238 286 009	Ampoule	40/238 286 009	1
6	95 54 411 Lampe 1987-1989 • rétroviseur	Lampe	1987-1989 rétroviseur	1
a6	95 54 411 Lampe rétroviseur	Lampe	rétroviseur	1
7	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
8	79 75 329 Vis 1987-1989	Vis	1987-1989	1
9	85 83 593 Catadioptre	Catadioptre		2
10	85 77 801 Lampe coffre à bagages	Lampe	coffre à bagages	1
11	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
12	79 70 346 Vis	Vis		2
13	79 72 771 Ecrou d'agrafe	Ecrou d'agrafe		2
17	95 69 948 Eclairage 1989-1989 • Valable aussi pour SE...	Eclairage	1989-1989 Valable aussi pour SE...	1
18	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
19	85 61 409 Feu position	Feu position		2
20	71 54 727 Ampoule 40/238 254 007	Ampoule	40/238 254 007	2
21	85 61 375 Fixation LH	Fixation	LH	1
21	85 61 383 Fixation RH	Fixation	RH	1
22	81 51 235 Ecrou 1988-1989	Ecrou	1988-1989	2
28	91 24 132 Lampe latérale 1989-1989 • Valable aussi pour SE...	Lampe latérale	1989-1989 Valable aussi pour SE...	2
28A	48 30 113 Clip	Clip		1
29	95 21 857 Porte-lampe (9512872)	Porte-lampe	(9512872)	2
30	95 12 880 93 190 471 Ampoule 40/238 300 008	Ampoule	40/238 300 008	2
31	95 12 898 44 84 259 Joint	Joint		2
32	91 24 140 Joint 1989-1989 • Valable aussi pour SE...	Joint	1989-1989 Valable aussi pour SE...	2
35	98 23 683 Lampe	Lampe		2
36	95 97 006 Support	Support		2
37	95 12 880 93 190 471 Ampoule 40/238 300 008	Ampoule	40/238 300 008	2
38	98 24 939 Collier serrage 1987-1989	Collier serrage	1987-1989	2

610: Système électrique, généralités - Eclairage - Autre éclairage
