Question 1

Où trouver le schéma éclaté et les références de pièces pour Conduites et fusibles sur Saab 900 1991 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Conduites et fusibles sur Saab 900 1991. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Conduites et fusibles ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Conduites et fusibles pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Conduites et fusibles est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Conduites et fusibles conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	79 71 864 Ruban serrage L=118 MM	Ruban serrage	L=118 MM	X
1	85 17 104 79 71 864 Ruban serrage L=118 MM	Ruban serrage	L=118 MM	X
1	79 71 872 Ruban serrage L=160 MM	Ruban serrage	L=160 MM	X
1	79 71 880 11 900 513 Ruban serrage L=259 MM	Ruban serrage	L=259 MM	X
1	79 71 898 Ruban serrage L=304 MM	Ruban serrage	L=304 MM	X
1	79 71 906 Ruban serrage L=339 MM	Ruban serrage	L=339 MM	X
2	85 52 663 Ruban serrage L=200 MM,Ø 6,5 MM	Ruban serrage	L=200 MM,Ø 6,5 MM	X
3	75 12 015 Ruban serrage L=120 MM,Ø 7 MM	Ruban serrage	L=120 MM,Ø 7 MM	X
4	91 24 603 30 520 681 Ruban serrage L=120 MM	Ruban serrage	L=120 MM	X
6	85 66 143 Collier serrage B=11,1 MM	Collier serrage	B=11,1 MM	X
6	79 69 348 Collier serrage B=6,4 MM	Collier serrage	B=6,4 MM	X
6	79 69 363 Collier serrage B=9,5 MM	Collier serrage	B=9,5 MM	X
6	79 69 454 Collier serrage B=20 MM	Collier serrage	B=20 MM	X
7	79 33 443 Clip B=7 MM	Clip	B=7 MM	X
7	71 08 491 Collier serrage B=10 MM	Collier serrage	B=10 MM	X
7	92 28 149 Clip B=16 MM \| Avant....	Clip	B=16 MM \| Avant....	X
8	71 56 409 Collier serrage	Collier serrage		X
8	79 51 783 Collier serrage	Collier serrage		X
9	85 58 066 Clip	Clip		X
10	85 13 574 Clip siège avant	Clip	siège avant	X
11	93 65 164 Clip B=12,5 MM	Clip	B=12,5 MM	X
11	85 30 917 Clip B=16 MM	Clip	B=16 MM	X
12	85 28 564 Collier serrage	Collier serrage		X
13	85 53 737 Clip servofrein	Clip	servofrein	X
14	79 33 682 Ecrou ressort	Ecrou ressort		X
15	71 21 239 Collier serrage	Collier serrage		X
16	95 18 515 Clip Arrière. câblage	Clip	Arrière. câblage	X
17	75 39 984 Collier serrage détecteur de cliquetis	Collier serrage	détecteur de cliquetis	X

Pos.	Réf.	Description	Usage	Qté
1	79 71 864 Ruban serrage L=118 MM	Ruban serrage	L=118 MM	X
1	85 17 104 79 71 864 Ruban serrage L=118 MM	Ruban serrage	L=118 MM	X
1	79 71 872 Ruban serrage L=160 MM	Ruban serrage	L=160 MM	X
1	79 71 880 11 900 513 Ruban serrage L=259 MM	Ruban serrage	L=259 MM	X
1	79 71 898 Ruban serrage L=304 MM	Ruban serrage	L=304 MM	X
1	79 71 906 Ruban serrage L=339 MM	Ruban serrage	L=339 MM	X
2	85 52 663 Ruban serrage L=200 MM,Ø 6,5 MM	Ruban serrage	L=200 MM,Ø 6,5 MM	X
3	75 12 015 Ruban serrage L=120 MM,Ø 7 MM	Ruban serrage	L=120 MM,Ø 7 MM	X
4	91 24 603 30 520 681 Ruban serrage L=120 MM	Ruban serrage	L=120 MM	X
6	85 66 143 Collier serrage B=11,1 MM	Collier serrage	B=11,1 MM	X
6	79 69 348 Collier serrage B=6,4 MM	Collier serrage	B=6,4 MM	X
6	79 69 363 Collier serrage B=9,5 MM	Collier serrage	B=9,5 MM	X
6	79 69 454 Collier serrage B=20 MM	Collier serrage	B=20 MM	X
7	79 33 443 Clip B=7 MM	Clip	B=7 MM	X
7	71 08 491 Collier serrage B=10 MM	Collier serrage	B=10 MM	X
7	92 28 149 Clip B=16 MM \| Avant....	Clip	B=16 MM \| Avant....	X
8	71 56 409 Collier serrage	Collier serrage		X
8	79 51 783 Collier serrage	Collier serrage		X
9	85 58 066 Clip	Clip		X
10	85 13 574 Clip siège avant	Clip	siège avant	X
11	93 65 164 Clip B=12,5 MM	Clip	B=12,5 MM	X
11	85 30 917 Clip B=16 MM	Clip	B=16 MM	X
12	85 28 564 Collier serrage	Collier serrage		X
13	85 53 737 Clip servofrein	Clip	servofrein	X
14	79 33 682 Ecrou ressort	Ecrou ressort		X
15	71 21 239 Collier serrage	Collier serrage		X
16	95 18 515 Clip Arrière. câblage	Clip	Arrière. câblage	X
17	75 39 984 Collier serrage détecteur de cliquetis	Collier serrage	détecteur de cliquetis	X

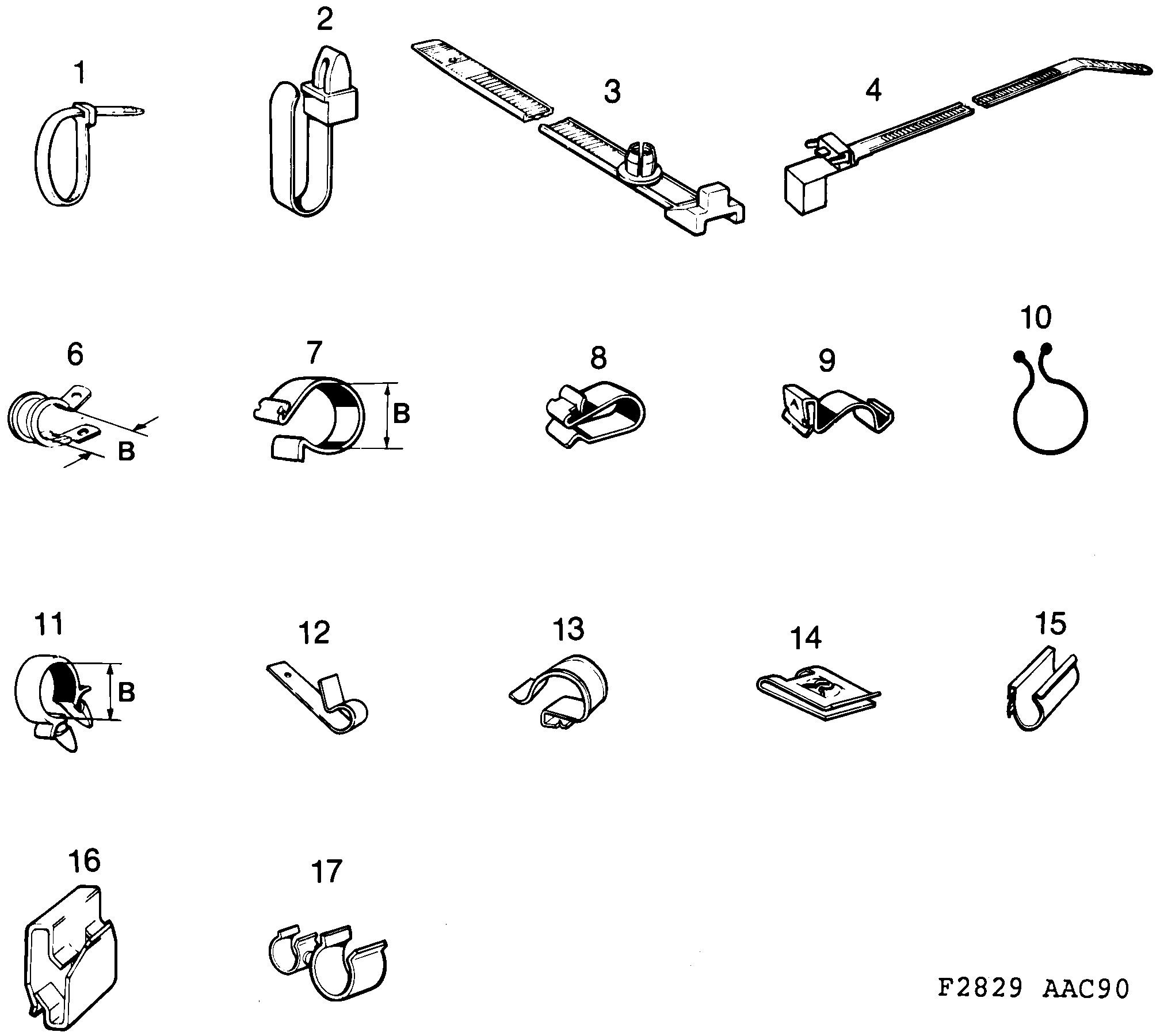

1310: Système électrique, généralités - Conduites et fusibles - Colliers de serrage
