Question 1

Où trouver le schéma éclaté et les références de pièces pour Conduites et fusibles sur Saab 900 1993 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Conduites et fusibles sur Saab 900 1993. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Conduites et fusibles ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Conduites et fusibles pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Conduites et fusibles est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Conduites et fusibles conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

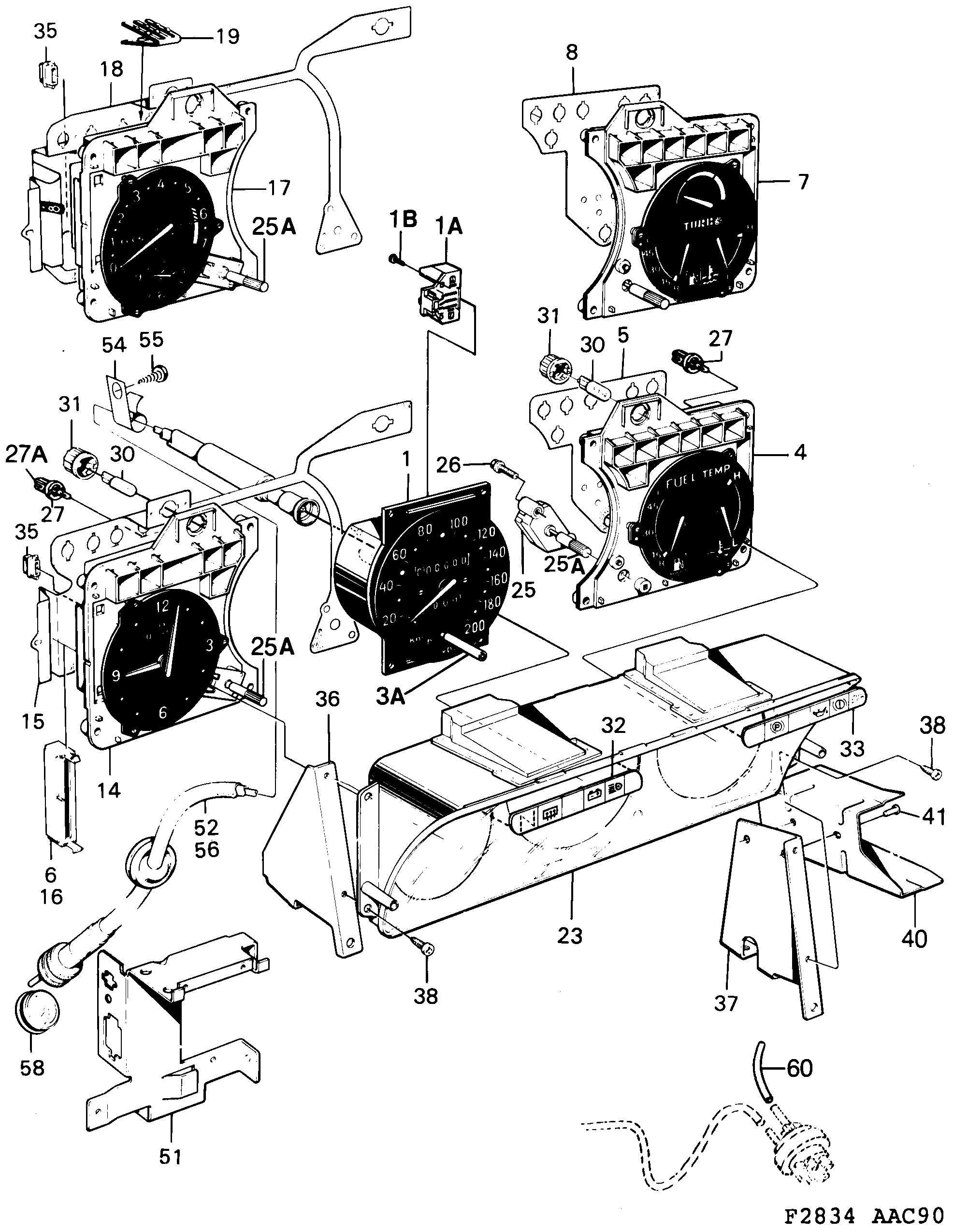

Pos.	Réf.	Description	Usage	Qté
1	41 08 841 Indicateur vitesse C • 200 KM/H,W=0,64 \| Egalement...	Indicateur vitesse	C 200 KM/H,W=0,64 \| Egalement...	1
1	40 83 903 Indicateur vitesse 1992-1993 • 200 KM/H W=0,65 \|...	Indicateur vitesse	1992-1993 200 KM/H W=0,65 \|...	1
1	40 83 911 85 48 380 Indicateur vitesse 1992-1993 • 240 KM/H W=0,65 \|...	Indicateur vitesse	1992-1993 240 KM/H W=0,65 \|...	1
1	40 83 937 Indicateur vitesse 1992-1993 • 125 MPH,W=1,05	Indicateur vitesse	1992-1993 125 MPH,W=1,05	1
1	41 11 084 Indicateur vitesse 1991-1993, LHD • 140 MPH,W=1,05 (SPG),	Indicateur vitesse	1991-1993, LHD 140 MPH,W=1,05 (SPG),	1
1	40 83 929 Indicateur vitesse 1992-1993 • 140 MPH,W=1,04	Indicateur vitesse	1992-1993 140 MPH,W=1,04	1
1A	41 08 270 Capteur	Capteur		1
1B	95 67 082 Vis	Vis		2
3A	85 50 774 Bouton	Bouton		1
4	40 83 986 Combine instruments 1992-1993 • I, B202S • Egalement disponible en unité...	Combine instruments	1992-1993 I, B202S Egalement disponible en unité...	1
4	40 83 994 Combine instruments 1992-1993 • I	Combine instruments	1992-1993 I	1
6	85 52 382 Carter	Carter		1
7	40 83 952 Combine instruments 1992-1993 • TURBO • Egalement disponible en unité...	Combine instruments	1992-1993 TURBO Egalement disponible en unité...	1
7	40 83 960 Combine instruments 1992-1993 • TURBO	Combine instruments	1992-1993 TURBO	1
14	95 60 731 Montre Egalement disponible en unité...	Montre	Egalement disponible en unité...	1
15	95 60 772 Fuille elect	Fuille elect		1
16	85 52 382 Carter	Carter		1
17	40 83 887 Compte-tours 1992-1993 • Egalement disponible en unité...	Compte-tours	1992-1993 Egalement disponible en unité...	1
18	95 65 698 Fuille elect	Fuille elect		1
19	85 58 298 Collier serrage	Collier serrage		1
23	85 39 298 Carter	Carter		1
25	40 84 406 Rhéostat 1992-1993	Rhéostat	1992-1993	1
25A	85 52 275 Bouton	Bouton		2
26	79 07 918 Vis	Vis		2
27	85 66 853 Ampoule	Ampoule		14
27A	85 68 693 Ampoule 40/238 286 017 \|...	Ampoule	40/238 286 017 \|...	1
30	88 53 772 93 190 472 Ampoule	Ampoule		2
31	95 29 231 Porte-lampe	Porte-lampe		2
32	40 84 505 Plaque de symboles 1992-1993 • LH	Plaque de symboles	1992-1993 LH	1
33	40 84 521 Disque 1992-1993 • RH	Disque	1992-1993 RH	1
33	40 84 513 Disque 1992-1993, LHD • RH	Disque	1992-1993, LHD RH	1
35	85 52 283 Collier serrage	Collier serrage		1
36	85 50 519 Fixation LHD • LH	Fixation	LHD LH	1
36	85 79 625 Fixation RHD • LH	Fixation	RHD LH	1
37	85 79 617 Fixation LHD • RH	Fixation	LHD RH	1
37	41 09 542 Fixation RHD • RH	Fixation	RHD RH	1
38	79 22 347 Vis	Vis		4
40	91 25 238 Lisse guide RHD • LH	Lisse guide	RHD LH	1
40	91 25 220 Lisse guide LHD • RH	Lisse guide	LHD RH	1
41	82 39 733 Rivet	Rivet		2
51	85 85 176 Console	Console		1
52	95 67 454 Câble tachymètre LHD	Câble tachymètre	LHD	1
54	41 08 668 Clip	Clip		1
56	95 67 462 Câble tachymètre RHD	Câble tachymètre	RHD	1
58	82 41 325 Tampon	Tampon		1
60	85 33 374 Flexible LHD • TURBO	Flexible	LHD TURBO	1
60	85 33 440 Flexible RHD • TURBO	Flexible	RHD TURBO	1

Pos.	Réf.	Description	Usage	Qté
1	41 08 841 Indicateur vitesse C • 200 KM/H,W=0,64 \| Egalement...	Indicateur vitesse	C 200 KM/H,W=0,64 \| Egalement...	1
1	40 83 903 Indicateur vitesse 1992-1993 • 200 KM/H W=0,65 \|...	Indicateur vitesse	1992-1993 200 KM/H W=0,65 \|...	1
1	40 83 911 85 48 380 Indicateur vitesse 1992-1993 • 240 KM/H W=0,65 \|...	Indicateur vitesse	1992-1993 240 KM/H W=0,65 \|...	1
1	40 83 937 Indicateur vitesse 1992-1993 • 125 MPH,W=1,05	Indicateur vitesse	1992-1993 125 MPH,W=1,05	1
1	41 11 084 Indicateur vitesse 1991-1993, LHD • 140 MPH,W=1,05 (SPG),	Indicateur vitesse	1991-1993, LHD 140 MPH,W=1,05 (SPG),	1
1	40 83 929 Indicateur vitesse 1992-1993 • 140 MPH,W=1,04	Indicateur vitesse	1992-1993 140 MPH,W=1,04	1
1A	41 08 270 Capteur	Capteur		1
1B	95 67 082 Vis	Vis		2
3A	85 50 774 Bouton	Bouton		1
4	40 83 986 Combine instruments 1992-1993 • I, B202S • Egalement disponible en unité...	Combine instruments	1992-1993 I, B202S Egalement disponible en unité...	1
4	40 83 994 Combine instruments 1992-1993 • I	Combine instruments	1992-1993 I	1
6	85 52 382 Carter	Carter		1
7	40 83 952 Combine instruments 1992-1993 • TURBO • Egalement disponible en unité...	Combine instruments	1992-1993 TURBO Egalement disponible en unité...	1
7	40 83 960 Combine instruments 1992-1993 • TURBO	Combine instruments	1992-1993 TURBO	1
14	95 60 731 Montre Egalement disponible en unité...	Montre	Egalement disponible en unité...	1
15	95 60 772 Fuille elect	Fuille elect		1
16	85 52 382 Carter	Carter		1
17	40 83 887 Compte-tours 1992-1993 • Egalement disponible en unité...	Compte-tours	1992-1993 Egalement disponible en unité...	1
18	95 65 698 Fuille elect	Fuille elect		1
19	85 58 298 Collier serrage	Collier serrage		1
23	85 39 298 Carter	Carter		1
25	40 84 406 Rhéostat 1992-1993	Rhéostat	1992-1993	1
25A	85 52 275 Bouton	Bouton		2
26	79 07 918 Vis	Vis		2
27	85 66 853 Ampoule	Ampoule		14
27A	85 68 693 Ampoule 40/238 286 017 \|...	Ampoule	40/238 286 017 \|...	1
30	88 53 772 93 190 472 Ampoule	Ampoule		2
31	95 29 231 Porte-lampe	Porte-lampe		2
32	40 84 505 Plaque de symboles 1992-1993 • LH	Plaque de symboles	1992-1993 LH	1
33	40 84 521 Disque 1992-1993 • RH	Disque	1992-1993 RH	1
33	40 84 513 Disque 1992-1993, LHD • RH	Disque	1992-1993, LHD RH	1
35	85 52 283 Collier serrage	Collier serrage		1
36	85 50 519 Fixation LHD • LH	Fixation	LHD LH	1
36	85 79 625 Fixation RHD • LH	Fixation	RHD LH	1
37	85 79 617 Fixation LHD • RH	Fixation	LHD RH	1
37	41 09 542 Fixation RHD • RH	Fixation	RHD RH	1
38	79 22 347 Vis	Vis		4
40	91 25 238 Lisse guide RHD • LH	Lisse guide	RHD LH	1
40	91 25 220 Lisse guide LHD • RH	Lisse guide	LHD RH	1
41	82 39 733 Rivet	Rivet		2
51	85 85 176 Console	Console		1
52	95 67 454 Câble tachymètre LHD	Câble tachymètre	LHD	1
54	41 08 668 Clip	Clip		1
56	95 67 462 Câble tachymètre RHD	Câble tachymètre	RHD	1
58	82 41 325 Tampon	Tampon		1
60	85 33 374 Flexible LHD • TURBO	Flexible	LHD TURBO	1
60	85 33 440 Flexible RHD • TURBO	Flexible	RHD TURBO	1

1490: Système électrique, généralités - Conduites et fusibles - Tableau bord
