Question 1

Où trouver le schéma éclaté et les références de pièces pour Eclairage sur Saab 900 1993 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Eclairage sur Saab 900 1993. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Eclairage ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Eclairage pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Eclairage est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Eclairage conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

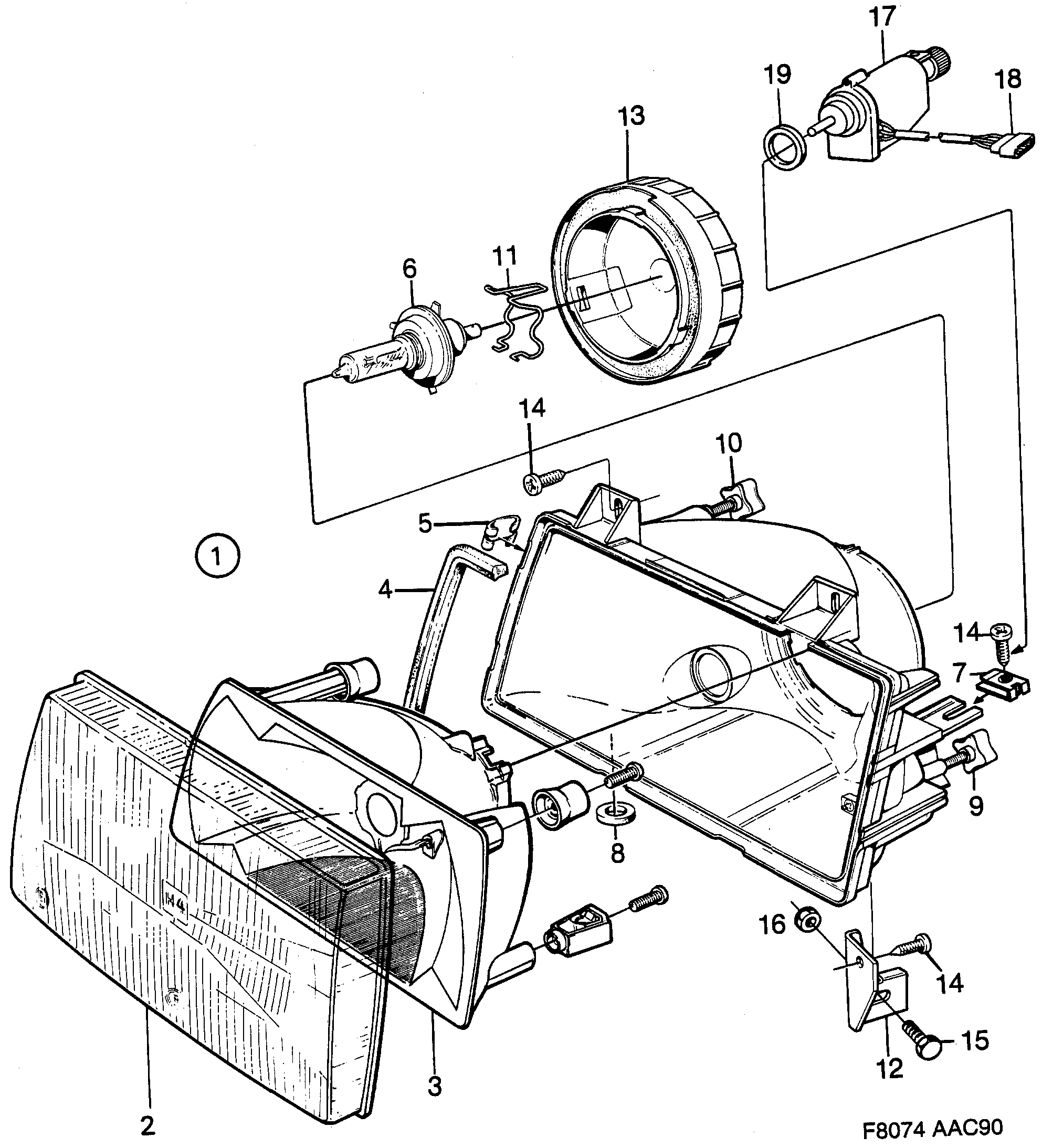

Pos.	Réf.	Description	Usage	Qté
1	91 20 130 32 000 360 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	91 20 148 32 000 361 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
1	91 20 155 32 000 362 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	91 20 163 32 000 363 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
2	95 56 655 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	95 56 663 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	95 58 032 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	95 58 040 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
3	91 20 171 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
3	91 20 189 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
3	91 20 197 30 520 541 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
3	91 20 205 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
4	95 56 697 Joint	Joint		1
5	95 56 705 Clip	Clip		9
6	85 10 851 93 169 008 Ampoule 40/238 210 009	Ampoule	40/238 210 009	1
7	85 50 824 Clip	Clip		2
8	85 50 840 Bague	Bague		1
9	95 56 713 Vis réglage	Vis réglage		1
10	95 56 721 Vis réglage	Vis réglage		1
11	95 64 352 Ressort	Ressort		1
12	95 56 812 Equerre fixation LH	Equerre fixation	LH	1
12	95 56 820 Equerre fixation RH	Equerre fixation	RH	1
13	85 39 710 Bouchon étanche	Bouchon étanche		2
14	79 73 159 79 73 001 Vis	Vis		4
15	79 69 223 Vis	Vis		2
16	79 71 658 11 900 428 Ecrou	Ecrou		2
17	40 12 738 Moteur électrique réglage du niveau des...	Moteur électrique	réglage du niveau des...	2
18	95 03 327 Boîtier contact	Boîtier contact		1
19	95 29 090 Bague étanchéité	Bague étanchéité		1

Pos.	Réf.	Description	Usage	Qté
1	91 20 130 32 000 360 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	91 20 148 32 000 361 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
1	91 20 155 32 000 362 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	91 20 163 32 000 363 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
2	95 56 655 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	95 56 663 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	95 58 032 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	95 58 040 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
3	91 20 171 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
3	91 20 189 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
3	91 20 197 30 520 541 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
3	91 20 205 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
4	95 56 697 Joint	Joint		1
5	95 56 705 Clip	Clip		9
6	85 10 851 93 169 008 Ampoule 40/238 210 009	Ampoule	40/238 210 009	1
7	85 50 824 Clip	Clip		2
8	85 50 840 Bague	Bague		1
9	95 56 713 Vis réglage	Vis réglage		1
10	95 56 721 Vis réglage	Vis réglage		1
11	95 64 352 Ressort	Ressort		1
12	95 56 812 Equerre fixation LH	Equerre fixation	LH	1
12	95 56 820 Equerre fixation RH	Equerre fixation	RH	1
13	85 39 710 Bouchon étanche	Bouchon étanche		2
14	79 73 159 79 73 001 Vis	Vis		4
15	79 69 223 Vis	Vis		2
16	79 71 658 11 900 428 Ecrou	Ecrou		2
17	40 12 738 Moteur électrique réglage du niveau des...	Moteur électrique	réglage du niveau des...	2
18	95 03 327 Boîtier contact	Boîtier contact		1
19	95 29 090 Bague étanchéité	Bague étanchéité		1

380: Système électrique, généralités - Eclairage - Phare
