Question 1

Où trouver le schéma éclaté et les références de pièces pour 110-train-avant sur Saab 900 1993 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour 110-train-avant sur Saab 900 1993. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section 110-train-avant ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section 110-train-avant pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section 110-train-avant est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section 110-train-avant conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

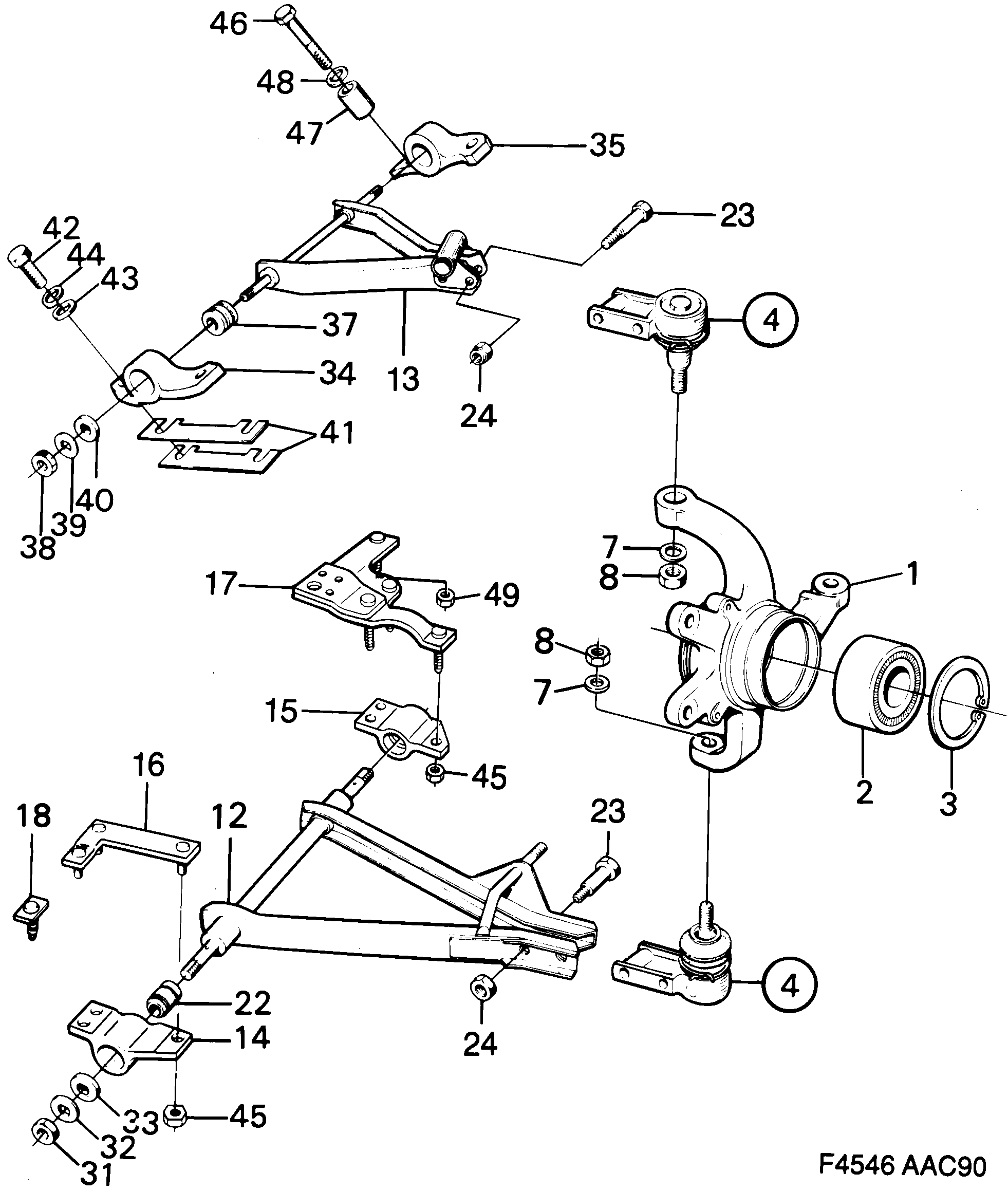

Pos.	Réf.	Description	Usage	Qté
1	91 01 031 Moyeu direction LH	Moyeu direction	LH	1
1	91 01 049 Moyeu direction RH	Moyeu direction	RH	1
1	91 02 096 Moyeu direction LH ABS	Moyeu direction	LH ABS	1
1	91 02 104 Moyeu direction RH ABS	Moyeu direction	RH ABS	1
2	91 04 209 30 520 278 Roulement billes contact angulaire	Roulement billes contact angulaire		2
3	79 72 581 Circlip	Circlip		4
4	89 93 321 Pièce extrémité Jeux complets	Pièce extrémité Jeux complets		4
7	80 73 124 Rondelle	Rondelle		4
8	79 18 733 Contre-écrou	Contre-écrou		4
12	41 99 576 Bras pivotant 1990-1993 • LH \| Inférieur	Bras pivotant	1990-1993 LH \| Inférieur	1
12	41 99 584 Bras pivotant 1990-1993 • RH \| Inférieur	Bras pivotant	1990-1993 RH \| Inférieur	1
13	89 41 015 Bras pivotant LH \| Supérieur	Bras pivotant	LH \| Supérieur	1
13	89 41 023 Bras pivotant RH \| Supérieur	Bras pivotant	RH \| Supérieur	1
14	89 33 970 Fixation palier LH \| Avant.	Fixation palier	LH \| Avant.	1
14	89 33 988 Fixation palier RH \| Avant.	Fixation palier	RH \| Avant.	1
15	89 34 002 Fixation palier LH \| Arrière.	Fixation palier	LH \| Arrière.	1
15	89 34 010 Fixation palier RH \| Arrière.	Fixation palier	RH \| Arrière.	1
16	89 39 274 Fixation LH \| Avant.	Fixation	LH \| Avant.	1
16	89 39 282 Fixation RH \| Avant.	Fixation	RH \| Avant.	1
17	89 35 736 Fixation LH \| Arrière.	Fixation	LH \| Arrière.	1
17	89 35 744 Fixation RH \| Arrière.	Fixation	RH \| Arrière.	1
18	69 38 823 Fixation LH \| Avant.	Fixation	LH \| Avant.	1
18	69 38 856 Fixation RH \| Avant.	Fixation	RH \| Avant.	1
22	71 84 443 Bague	Bague		4
23	89 90 012 Vis	Vis		8
24	79 69 306 Contre-écrou	Contre-écrou		8
31	79 04 113 Ecrou	Ecrou		4
32	70 71 939 Rondelle verrouillage	Rondelle verrouillage		4
33	70 70 642 Rondelle	Rondelle		4
34	71 75 441 Fixation palier LH \| Avant.	Fixation palier	LH \| Avant.	1
35	71 75 433 Fixation palier LH \| Arrière.	Fixation palier	LH \| Arrière.	1
35	73 37 330 Fixation palier LH,ALT. TO 7175433 \|...	Fixation palier	LH,ALT. TO 7175433 \|...	1
34	71 75 433 Fixation palier RH \| Avant.	Fixation palier	RH \| Avant.	1
35	71 75 441 Fixation palier RH \| Arrière.	Fixation palier	RH \| Arrière.	1
35	73 37 348 Fixation palier RH,ALT. TO 7175441 \|...	Fixation palier	RH,ALT. TO 7175441 \|...	1
37	71 63 603 Bague	Bague		4
38	79 04 097 Ecrou	Ecrou		4
39	70 70 626 Rondelle verrouillage	Rondelle verrouillage		4
40	70 70 667 Rondelle	Rondelle		4
41	70 71 061 Cale réglage 0,5 MM	Cale réglage	0,5 MM	X
41	70 71 079 Cale réglage 1,0 MM	Cale réglage	1,0 MM	X
41	70 71 087 Cale réglage 2,0 MM	Cale réglage	2,0 MM	X
42	79 78 323 55 557 006 Vis 1991-1993	Vis	1991-1993	7
45	79 71 765 92 153 201 Ecrou	Ecrou		12
46	79 82 564 92 151 523 Vis 1992-1993	Vis	1992-1993	1
47	89 41 403 Tube entretoise	Tube entretoise		1
49	79 77 812 Contre-écrou	Contre-écrou		2
