Question 1

Où trouver le schéma éclaté et les références de pièces pour Connecteur, etc sur Saab 900 1996 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Connecteur, etc sur Saab 900 1996. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Connecteur, etc ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Connecteur, etc pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Connecteur, etc est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Connecteur, etc conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

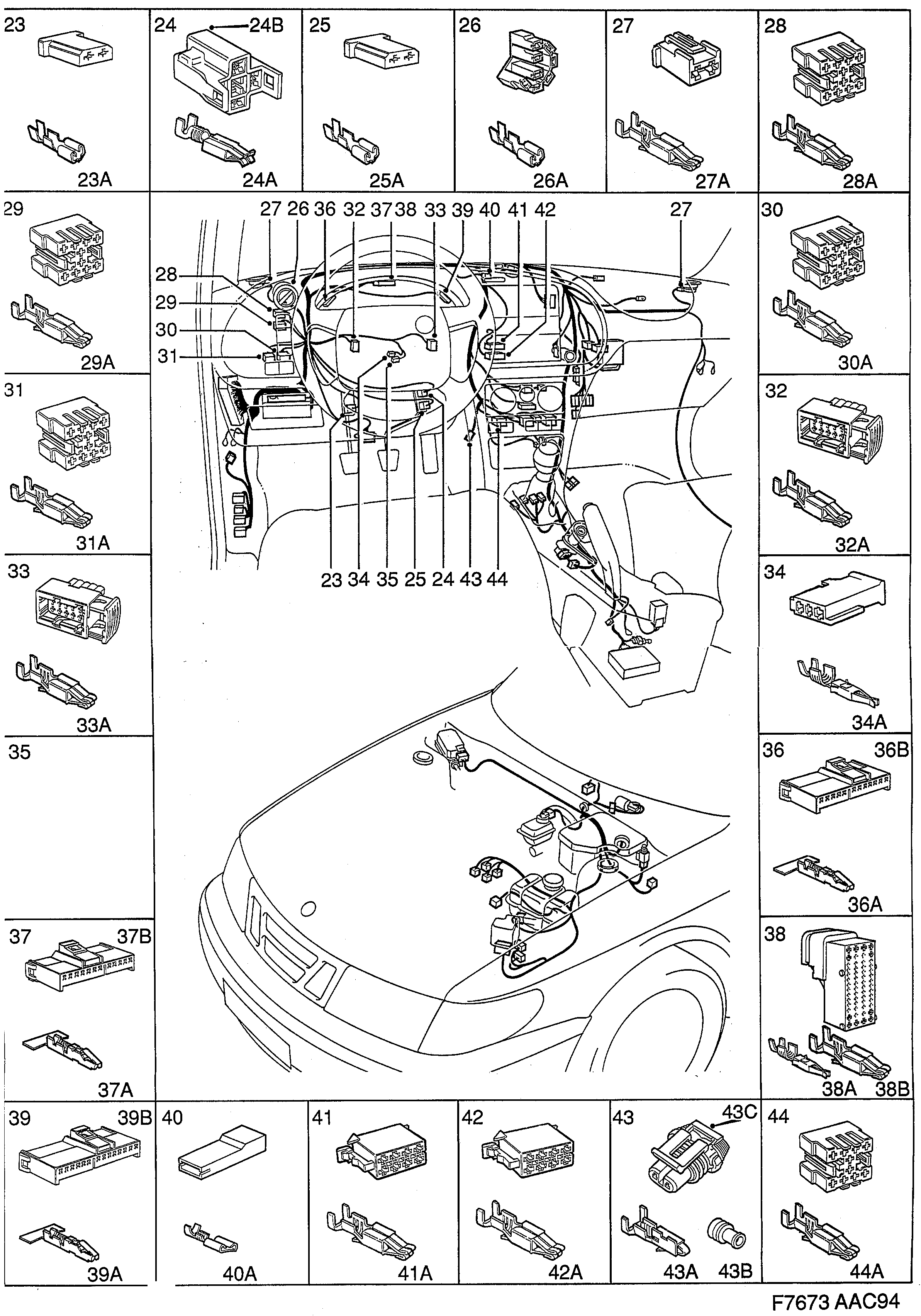

Pos.	Réf.	Description	Usage	Qté
23	83 78 630 Boîtier contact 2-poles, douille contact embrayage	Boîtier contact	2-poles, douille contact embrayage	1
23A	85 22 575 Câblage AREA 0,5-1,4 MM2	Câblage	AREA 0,5-1,4 MM2	2
24	42 24 317 Boîtier de connecteur 4-poles, douille contact des...	Boîtier de connecteur	4-poles, douille contact des...	1
24A	91 20 791 30 520 557 Cosse AREA 2,5-4,0 MM2	Cosse	AREA 2,5-4,0 MM2	4
24B	42 24 333 Verrouillage	Verrouillage		1
25	83 78 630 Boîtier contact 2-poles, douille contact frein	Boîtier contact	2-poles, douille contact frein	1
25A	85 22 575 Câblage AREA 0,5-1,4 MM2	Câblage	AREA 0,5-1,4 MM2	2
26	85 44 363 Boîtier contact 8-poles, douille commutateur d'éclairage	Boîtier contact	8-poles, douille commutateur d'éclairage	1
26A	44 64 400 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	8
27	91 23 548 12 790 106 Boîtier contact 2-poles, douille haut-parleur	Boîtier contact	2-poles, douille haut-parleur	1
27A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	2
28	91 23 399 12 764 801 Boîte connexion 10-poles, douille antibrouillard arrière	Boîte connexion	10-poles, douille antibrouillard arrière	1
28A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	4
29	91 23 399 12 764 801 Boîte connexion 10-poles, douille phare antibrouillard	Boîte connexion	10-poles, douille phare antibrouillard	1
29A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	4
30	91 23 399 12 764 801 Boîte connexion 10-poles, douille rhéostat	Boîte connexion	10-poles, douille rhéostat	1
30A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	5
31	91 23 399 12 764 801 Boîte connexion 10-poles, douille réglage du...	Boîte connexion	10-poles, douille réglage du...	1
31A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	4
32	41 14 005 12 788 954 Boîtier de connecteur 10-poles, douille clignotants	Boîtier de connecteur	10-poles, douille clignotants	1
32A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	10

Pos.	Réf.	Description	Usage	Qté
23	83 78 630 Boîtier contact 2-poles, douille contact embrayage	Boîtier contact	2-poles, douille contact embrayage	1
23A	85 22 575 Câblage AREA 0,5-1,4 MM2	Câblage	AREA 0,5-1,4 MM2	2
24	42 24 317 Boîtier de connecteur 4-poles, douille contact des...	Boîtier de connecteur	4-poles, douille contact des...	1
24A	91 20 791 30 520 557 Cosse AREA 2,5-4,0 MM2	Cosse	AREA 2,5-4,0 MM2	4
24B	42 24 333 Verrouillage	Verrouillage		1
25	83 78 630 Boîtier contact 2-poles, douille contact frein	Boîtier contact	2-poles, douille contact frein	1
25A	85 22 575 Câblage AREA 0,5-1,4 MM2	Câblage	AREA 0,5-1,4 MM2	2
26	85 44 363 Boîtier contact 8-poles, douille commutateur d'éclairage	Boîtier contact	8-poles, douille commutateur d'éclairage	1
26A	44 64 400 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	8
27	91 23 548 12 790 106 Boîtier contact 2-poles, douille haut-parleur	Boîtier contact	2-poles, douille haut-parleur	1
27A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	2
28	91 23 399 12 764 801 Boîte connexion 10-poles, douille antibrouillard arrière	Boîte connexion	10-poles, douille antibrouillard arrière	1
28A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	4
29	91 23 399 12 764 801 Boîte connexion 10-poles, douille phare antibrouillard	Boîte connexion	10-poles, douille phare antibrouillard	1
29A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	4
30	91 23 399 12 764 801 Boîte connexion 10-poles, douille rhéostat	Boîte connexion	10-poles, douille rhéostat	1
30A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	5
31	91 23 399 12 764 801 Boîte connexion 10-poles, douille réglage du...	Boîte connexion	10-poles, douille réglage du...	1
31A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	4
32	41 14 005 12 788 954 Boîtier de connecteur 10-poles, douille clignotants	Boîtier de connecteur	10-poles, douille clignotants	1
32A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	10

2520: Système électrique, boîte de connexion - Connecteur, etc - Planche bord
