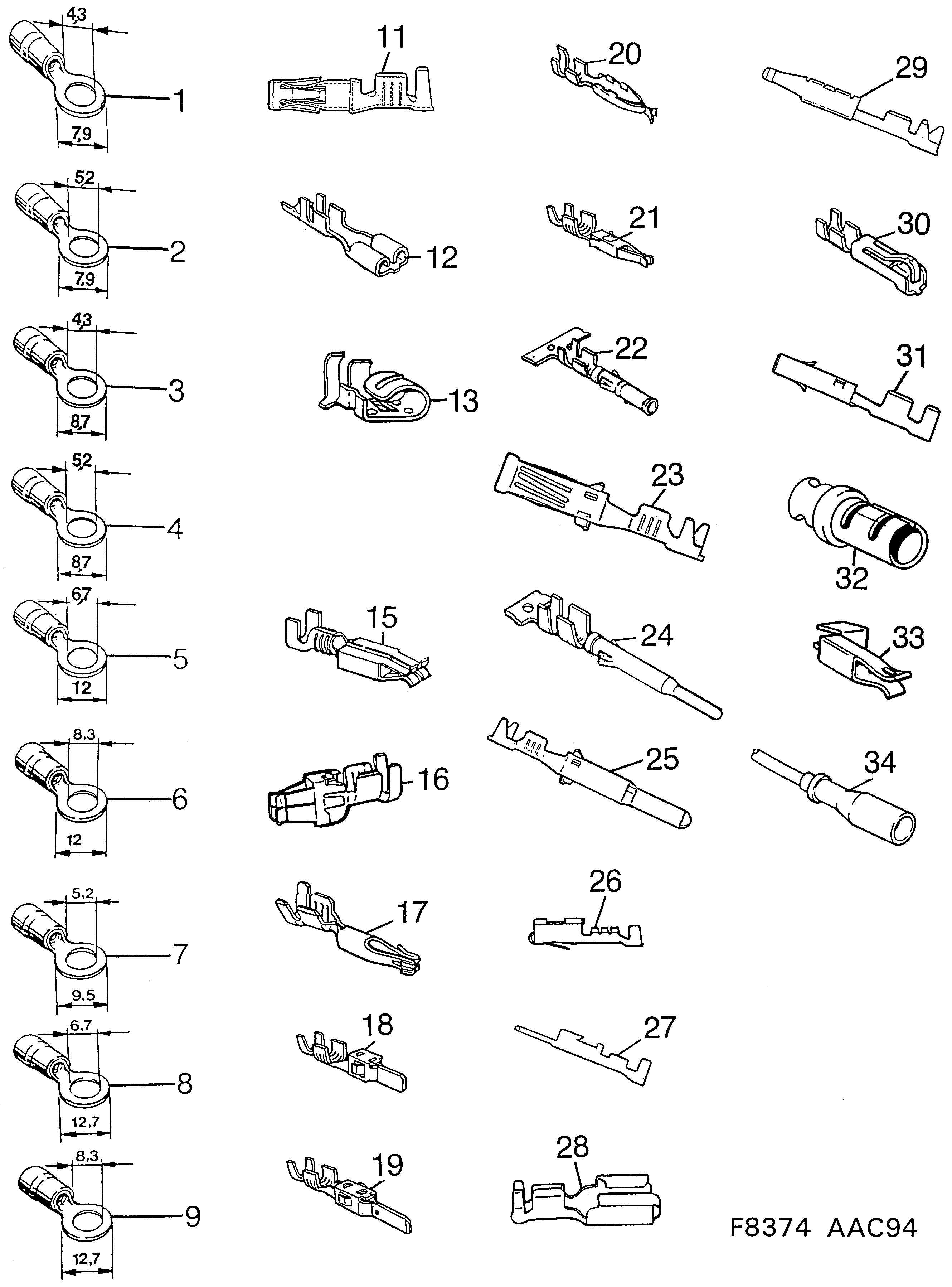

4470: Système électrique, boîte de connexion - Connecteur, etc - Cosse câble

(1997 - 1998) | Pour Saab 900 (1998)

100%

(N°4350)

Section 4470

(N°120)

Pos.	Réf.	Description	Usage	Qté
1	71 55 211 Cosse 40/253 152 003	Cosse	40/253 152 003	X
2	71 55 229 Cosse 40/253 153 001	Cosse	40/253 153 001	X
3	71 55 237 Cosse 40/253 172 001	Cosse	40/253 172 001	X
4	71 17 880 Cosse 40/253 173 009	Cosse	40/253 173 009	X
5	78 29 617 Cosse 40/253 174 007	Cosse	40/253 174 007	X
6	79 59 349 Cosse	Cosse		X
7	71 55 658 Cosse 40/253 210 009	Cosse	40/253 210 009	X
8	78 29 666 Cosse 40/253 211 007	Cosse	40/253 211 007	X
9	78 29 674 Cosse 40/253 212 005	Cosse	40/253 212 005	X
9	79 77 556 Cosse	Cosse		X
11	44 11 278 Cosse CONTACT HOUSING 4411260	Cosse	CONTACT HOUSING 4411260	X
12	44 09 801 Cosse HORN THEFT ALARM OIL...	Cosse	HORN THEFT ALARM OIL...	X
12	44 64 442 12 798 482 Cosse CONTACT HOUSING 4201315,4203733	Cosse	CONTACT HOUSING 4201315,4203733	X
12	85 22 575 Câblage CONTACT HOUSING 8378630	Câblage	CONTACT HOUSING 8378630	X
12	85 04 797 Cosse CONTACT HOUSING 8533184	Cosse	CONTACT HOUSING 8533184	X
12	85 82 447 Cosse CONTACT HOUSING 8533184	Cosse	CONTACT HOUSING 8533184	X
12	85 82 439 Cosse CONTACT HOUSING 8533184	Cosse	CONTACT HOUSING 8533184	X
13	44 89 084 12 756 957 Cosse CONTACT HOUSING 4489076	Cosse	CONTACT HOUSING 4489076	X
15	43 50 526 Cosse CONTACT HOUSING 4113601,4466462	Cosse	CONTACT HOUSING 4113601,4466462	X
15	91 20 791 30 520 557 Cosse EL-DISTRIBUTION BOX CONTACT HOUSING...	Cosse	EL-DISTRIBUTION BOX CONTACT HOUSING...	X
16	91 20 957 12 789 796 Cosse EL-DISTRIBUTION BOX CONTACT HOUSING...	Cosse	EL-DISTRIBUTION BOX CONTACT HOUSING...	X
16	43 54 171 12 970 428 Cosse CONTACT HOSING 4113403,4113411	Cosse	CONTACT HOSING 4113403,4113411	X
16	40 61 586 Cosse CONTACT HOUSING 4113205,4113239,4113601 4113809,4114005,4178414...	Cosse	CONTACT HOUSING 4113205,4113239,4113601 4113809,4114005,4178414...	X
16	44 64 343 Cosse EL-DISTRIBUTION BOX CONTACT HOUSING...	Cosse	EL-DISTRIBUTION BOX CONTACT HOUSING...	X
17	40 63 087 Cosse CONTACT HOUSING 4203618,9123555	Cosse	CONTACT HOUSING 4203618,9123555	X
18	41 15 580 Cosse CONTACT HOUSING 4117560,4173852	Cosse	CONTACT HOUSING 4117560,4173852	X
19	41 15 457 12 790 614 Cosse CONTACT HOUSING	Cosse	CONTACT HOUSING	X
20	40 63 970 12 790 467 Cosse CONTACT HOUSING 4060869,4224580,9565045	Cosse	CONTACT HOUSING 4060869,4224580,9565045	X
22	44 09 728 30 552 537 Cosse CONTACT HOUSING 4201208,4203253,4586871	Cosse	CONTACT HOUSING 4201208,4203253,4586871	X
23	44 64 293 Cosse CONTACT HOUSING 4203253,4408910,4489092	Cosse	CONTACT HOUSING 4203253,4408910,4489092	X
24	44 09 785 30 552 538 Cosse CONTACT HOUSING 4203261,4224598	Cosse	CONTACT HOUSING 4203261,4224598	X
25	44 64 228 Cosse CONTACT HOUSING 4203261	Cosse	CONTACT HOUSING 4203261	X
27	44 18 489 Cosse CONTACT HOUSING 4203592	Cosse	CONTACT HOUSING 4203592	X
28	44 64 400 Cosse CONTACT HOUSING 8544363,8574949	Cosse	CONTACT HOUSING 8544363,8574949	X
29	44 66 736 Cosse CONTACT HOUSING	Cosse	CONTACT HOUSING	X
32	95 09 746 Cosse CONTACT HOUSING 4224457,4408894	Cosse	CONTACT HOUSING 4224457,4408894	X
34	85 47 804 Bloc connexion SIDE INDICATOR LAMP CONTACT...	Bloc connexion	SIDE INDICATOR LAMP CONTACT...	X
4113056,4173852,4410510 9 pièces				4113056,4173852,44105109 pièces Cliquer pour ouvrir
9565045 4 pièces				95650454 pièces Cliquer pour ouvrir
