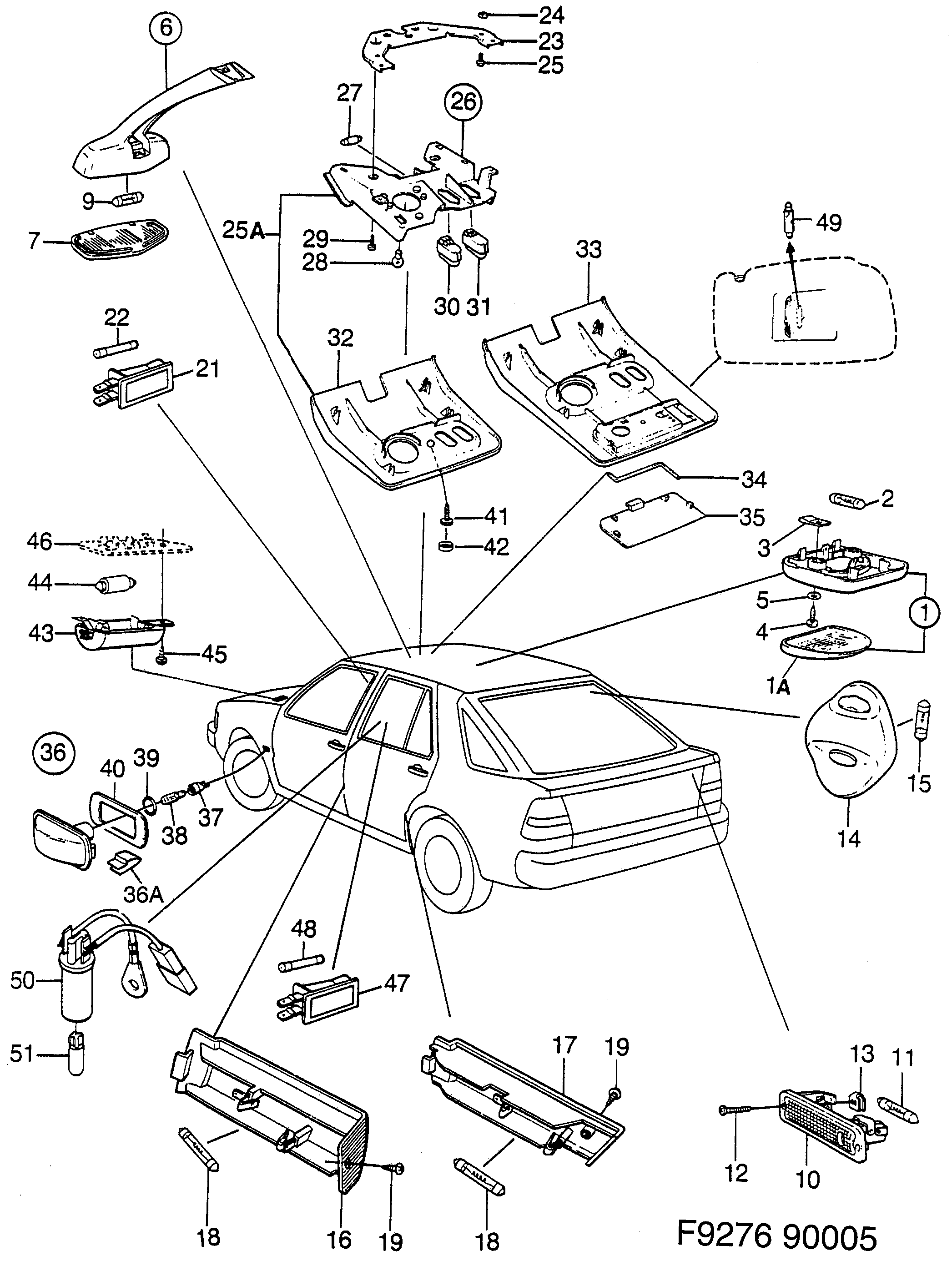

730: Système électrique, généralités - Eclairage - Autre éclairage

(1985 - 1989) | Pour Saab 9000 (1985)

100%

(N°700)

Section 730

(N°760)

Pos.	Réf.	Description	Usage	Qté
1	95 12 252 Plafonnier 1985-1988 • (9501933)	Plafonnier	1985-1988 (9501933)	1
1A	40 60 406 Verre de lampe (9503152)	Verre de lampe	(9503152)	1
2	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
3	79 77 333 Ecrou	Ecrou		2
4	79 63 937 Vis	Vis		2
5	84 28 997 Rondelle	Rondelle		2
6	95 01 941 Lampe rétroviseur	Lampe	rétroviseur	1
7	95 02 055 Verre de lampe	Verre de lampe		1
9	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
10	85 77 801 Lampe coffre à bagages	Lampe	coffre à bagages	1
11	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
12	79 70 346 Vis 1988-1988	Vis	1988-1988	2
13	79 72 771 Ecrou d'agrafe 1988-1988	Ecrou d'agrafe	1988-1988	2
14	95 00 273 Lampe	Lampe		2
15	95 06 080 Ampoule	Ampoule		1
16	95 64 253 Lampe LH,(9501974) \| porte avant	Lampe	LH,(9501974) \| porte avant	1
16	95 64 261 Lampe RH,(9501982) \| porte avant	Lampe	RH,(9501982) \| porte avant	1
17	95 01 990 Lampe -1986 • LH \| porte arrière	Lampe	-1986 LH \| porte arrière	1
17	95 02 006 Lampe -1986 • RH	Lampe	-1986 RH	1
	porte arrière	porte arrière
18	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	4
19	79 22 214 Vis 1985-1985	Vis	1985-1985	4
21	85 53 794 Eclairage 1985-1986 • boîte à gants	Eclairage	1985-1986 boîte à gants	1
22	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
23	97 65 595 Console	Console		1
24	79 74 983 Ecrou de benne	Ecrou de benne		2
25	92 59 524 Vis	Vis		2
25A	96 98 036 96 60 176 Jeu Jeux complets 1985-1985 • Pour voitures sans toit...	Jeu Jeux complets	1985-1985 Pour voitures sans toit...
26	97 65 603 40 37 701 Plaque base 1985-1985 • Pour voitures sans toit...	Plaque base	1985-1985 Pour voitures sans toit...	1
27	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
28	95 08 870 Lampe 1985-1985 • 40/238 296 008	Lampe	1985-1985 40/238 296 008	1
29	79 22 347 Vis	Vis		4
30	95 05 447 Interrupteur lampe lecture	Interrupteur	lampe lecture	1
31	95 05 439 Interrupteur éclairage intérieur	Interrupteur	éclairage intérieur	1
32	96 60 176 Couvercle 1985-1985 • Pour voitures sans toit...	Couvercle	1985-1985 Pour voitures sans toit...	1
33	97 65 553 Couvercle Pour voitures équipées d'un...	Couvercle	Pour voitures équipées d'un...	1
34	ManivelleCorps de carrosserie	ManivelleCorps de carrosserie
35	97 66 114 Couvercle Pour voitures équipées d'un...	Couvercle	Pour voitures équipées d'un...	1
36	91 24 132 Lampe latérale (9513227,9521832)	Lampe latérale	(9513227,9521832)	2
36A	48 30 113 Clip	Clip		1
37	95 21 857 Porte-lampe (9512872)	Porte-lampe	(9512872)	1
38	95 12 880 93 190 471 Ampoule 40/238 300 008	Ampoule	40/238 300 008	1
39	95 12 898 44 84 259 Joint	Joint		1
40	95 12 906 91 24 140 Joint 1985-1988	Joint	1985-1988	1
46	Tôle fixationGarnitures	Tôle fixationGarnitures
47	95 09 597 Lampe 1985-1988 • console centrale	Lampe	1985-1988 console centrale	1
48	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
50	85 78 775 Porte-lampe indicateur de position des...	Porte-lampe	indicateur de position des...	1
51	85 00 613 93 190 474 Ampoule indicateur de position des...	Ampoule	indicateur de position des...	1
