Question 1

Où trouver le schéma éclaté et les références de pièces pour Conduites et fusibles sur Saab 9000 1986 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Conduites et fusibles sur Saab 9000 1986. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Conduites et fusibles ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Conduites et fusibles pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Conduites et fusibles est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Conduites et fusibles conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

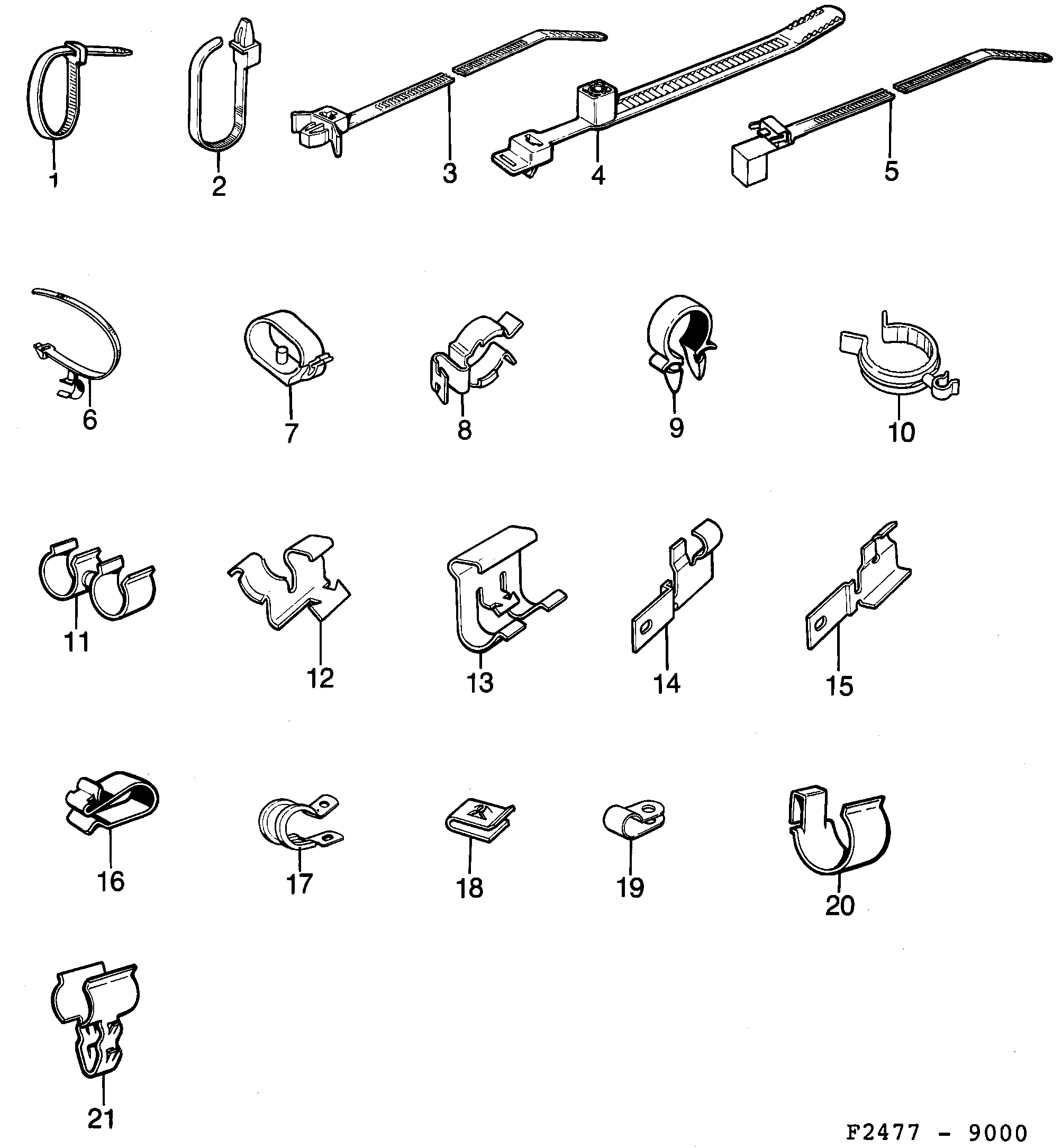

Pos.	Réf.	Description	Usage	Qté
1	79 71 880 11 900 513 Ruban serrage L=259 MM	Ruban serrage	L=259 MM	X
1	79 71 898 Ruban serrage L=304 MM	Ruban serrage	L=304 MM	X
1	79 71 864 Ruban serrage L=118 MM	Ruban serrage	L=118 MM	X
2	85 52 663 Ruban serrage L=200 MM,Ø 6,5 MM	Ruban serrage	L=200 MM,Ø 6,5 MM	X
2	95 28 019 Ruban serrage L=212 MM,Ø 8 MM...	Ruban serrage	L=212 MM,Ø 8 MM...	X
3	85 52 663 Ruban serrage L=200 MM	Ruban serrage	L=200 MM	X
4	95 25 221 Ruban serrage L=150 MM	Ruban serrage	L=150 MM	X
6	73 98 944 Ruban serrage L=100 MM	Ruban serrage	L=100 MM	X
7	79 75 642 Collier serrage 28 MM X 16...	Collier serrage	28 MM X 16...	X
7	79 75 659 Collier serrage 35 MM X 20...	Collier serrage	35 MM X 20...	X
7	79 75 667 Collier serrage 40 MM X 24...	Collier serrage	40 MM X 24...	X
8	95 07 914 Clip	Clip		X
9	93 65 164 Clip B=12,5 MM	Clip	B=12,5 MM	X
9	85 30 917 Clip B=16 MM	Clip	B=16 MM	X
9	85 36 419 11 900 515 Clip B=18,5 MM	Clip	B=18,5 MM	X
10	73 98 407 Collier serrage 28 MM	Collier serrage	28 MM	X
12	95 08 037 Collier serrage	Collier serrage		X
13	95 08 045 30 525 965 Collier serrage	Collier serrage		X
14	95 08 532 Collier serrage	Collier serrage		X
15	95 08 524 Collier serrage	Collier serrage		X
16	71 56 409 Collier serrage	Collier serrage		X
17	79 69 488 Collier serrage B=28 MM	Collier serrage	B=28 MM	X
17	79 69 462 49 40 995 Collier serrage B=25 MM	Collier serrage	B=25 MM	X
17	85 66 135 Collier serrage B=11 MM	Collier serrage	B=11 MM	X
17	85 66 143 Collier serrage B=11 MM	Collier serrage	B=11 MM	X
17	79 69 363 Collier serrage B=9 MM	Collier serrage	B=9 MM	X
18	79 67 995 Ecrou d'agrafe	Ecrou d'agrafe		X
19	95 17 871 Collier serrage hayon	Collier serrage	hayon	X
20	95 19 786 Clip 1986-1989	Clip	1986-1989	X
21	95 55 913 Clip 1986-1989	Clip	1986-1989	X

Pos.	Réf.	Description	Usage	Qté
1	79 71 880 11 900 513 Ruban serrage L=259 MM	Ruban serrage	L=259 MM	X
1	79 71 898 Ruban serrage L=304 MM	Ruban serrage	L=304 MM	X
1	79 71 864 Ruban serrage L=118 MM	Ruban serrage	L=118 MM	X
2	85 52 663 Ruban serrage L=200 MM,Ø 6,5 MM	Ruban serrage	L=200 MM,Ø 6,5 MM	X
2	95 28 019 Ruban serrage L=212 MM,Ø 8 MM...	Ruban serrage	L=212 MM,Ø 8 MM...	X
3	85 52 663 Ruban serrage L=200 MM	Ruban serrage	L=200 MM	X
4	95 25 221 Ruban serrage L=150 MM	Ruban serrage	L=150 MM	X
6	73 98 944 Ruban serrage L=100 MM	Ruban serrage	L=100 MM	X
7	79 75 642 Collier serrage 28 MM X 16...	Collier serrage	28 MM X 16...	X
7	79 75 659 Collier serrage 35 MM X 20...	Collier serrage	35 MM X 20...	X
7	79 75 667 Collier serrage 40 MM X 24...	Collier serrage	40 MM X 24...	X
8	95 07 914 Clip	Clip		X
9	93 65 164 Clip B=12,5 MM	Clip	B=12,5 MM	X
9	85 30 917 Clip B=16 MM	Clip	B=16 MM	X
9	85 36 419 11 900 515 Clip B=18,5 MM	Clip	B=18,5 MM	X
10	73 98 407 Collier serrage 28 MM	Collier serrage	28 MM	X
12	95 08 037 Collier serrage	Collier serrage		X
13	95 08 045 30 525 965 Collier serrage	Collier serrage		X
14	95 08 532 Collier serrage	Collier serrage		X
15	95 08 524 Collier serrage	Collier serrage		X
16	71 56 409 Collier serrage	Collier serrage		X
17	79 69 488 Collier serrage B=28 MM	Collier serrage	B=28 MM	X
17	79 69 462 49 40 995 Collier serrage B=25 MM	Collier serrage	B=25 MM	X
17	85 66 135 Collier serrage B=11 MM	Collier serrage	B=11 MM	X
17	85 66 143 Collier serrage B=11 MM	Collier serrage	B=11 MM	X
17	79 69 363 Collier serrage B=9 MM	Collier serrage	B=9 MM	X
18	79 67 995 Ecrou d'agrafe	Ecrou d'agrafe		X
19	95 17 871 Collier serrage hayon	Collier serrage	hayon	X
20	95 19 786 Clip 1986-1989	Clip	1986-1989	X
21	95 55 913 Clip 1986-1989	Clip	1986-1989	X

1900: Système électrique, généralités - Conduites et fusibles - Bagues, colliers de serrage
