Question 1

Où trouver le schéma éclaté et les références de pièces pour Eclairage sur Saab 9000 1986 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Eclairage sur Saab 9000 1986. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Eclairage ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Eclairage pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Eclairage est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Eclairage conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	95 65 938 Phare LH,(9500059,9513797) \| Pour circulation...	Phare	LH,(9500059,9513797) \| Pour circulation...	1
1	95 65 946 Phare RH,(9500067,9513805) \| Pour circulation...	Phare	RH,(9500067,9513805) \| Pour circulation...	1
1	95 65 953 Phare LH,(9513995) \| Pour circulation...	Phare	LH,(9513995) \| Pour circulation...	1
1	95 65 961 Phare RH,(9514001) \| Pour circulation...	Phare	RH,(9514001) \| Pour circulation...	1
2	95 01 172 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	95 01 180 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	95 05 157 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	95 05 165 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
3	95 01 214 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
3	95 01 222 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
3	95 05 132 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
3	95 05 140 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
4	42 51 856 Joint LH	Joint	LH	1
4	42 51 864 Joint RH	Joint	RH	1
5	95 01 230 Clip	Clip		6
6	95 01 255 Ressort	Ressort		1
7	85 10 851 93 169 008 Ampoule 40/238 210 009	Ampoule	40/238 210 009	1
8	95 13 581 Couvercle (9501164)	Couvercle	(9501164)	2
9	43 81 463 Douille palier	Douille palier		2
10	43 81 471 Douille palier	Douille palier		1
11	43 81 489 Clip	Clip		1
13	85 50 824 Clip	Clip		2
14	95 04 630 40 13 025 Equerre fixation 1985-1987 • Remplacé par 40 13...	Equerre fixation	1985-1987 Remplacé par 40 13...	2
15	79 69 223 Vis 1985-1986	Vis	1985-1986	2
16	79 76 954 79 73 001 Vis -1987	Vis	-1987	2
17	95 04 648 Bague	Bague		4
18	79 73 159 79 73 001 Vis	Vis		4
19	95 02 618 Butée	Butée		2
20	95 02 766 Fixation	Fixation		2
22	95 29 793 Bague étanchéité	Bague étanchéité		1
23	95 03 327 Boîtier contact 3-poles, douille	Boîtier contact	3-poles, douille	1

Pos.	Réf.	Description	Usage	Qté
1	95 65 938 Phare LH,(9500059,9513797) \| Pour circulation...	Phare	LH,(9500059,9513797) \| Pour circulation...	1
1	95 65 946 Phare RH,(9500067,9513805) \| Pour circulation...	Phare	RH,(9500067,9513805) \| Pour circulation...	1
1	95 65 953 Phare LH,(9513995) \| Pour circulation...	Phare	LH,(9513995) \| Pour circulation...	1
1	95 65 961 Phare RH,(9514001) \| Pour circulation...	Phare	RH,(9514001) \| Pour circulation...	1
2	95 01 172 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	95 01 180 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	95 05 157 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	95 05 165 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
3	95 01 214 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
3	95 01 222 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
3	95 05 132 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
3	95 05 140 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
4	42 51 856 Joint LH	Joint	LH	1
4	42 51 864 Joint RH	Joint	RH	1
5	95 01 230 Clip	Clip		6
6	95 01 255 Ressort	Ressort		1
7	85 10 851 93 169 008 Ampoule 40/238 210 009	Ampoule	40/238 210 009	1
8	95 13 581 Couvercle (9501164)	Couvercle	(9501164)	2
9	43 81 463 Douille palier	Douille palier		2
10	43 81 471 Douille palier	Douille palier		1
11	43 81 489 Clip	Clip		1
13	85 50 824 Clip	Clip		2
14	95 04 630 40 13 025 Equerre fixation 1985-1987 • Remplacé par 40 13...	Equerre fixation	1985-1987 Remplacé par 40 13...	2
15	79 69 223 Vis 1985-1986	Vis	1985-1986	2
16	79 76 954 79 73 001 Vis -1987	Vis	-1987	2
17	95 04 648 Bague	Bague		4
18	79 73 159 79 73 001 Vis	Vis		4
19	95 02 618 Butée	Butée		2
20	95 02 766 Fixation	Fixation		2
22	95 29 793 Bague étanchéité	Bague étanchéité		1
23	95 03 327 Boîtier contact 3-poles, douille	Boîtier contact	3-poles, douille	1

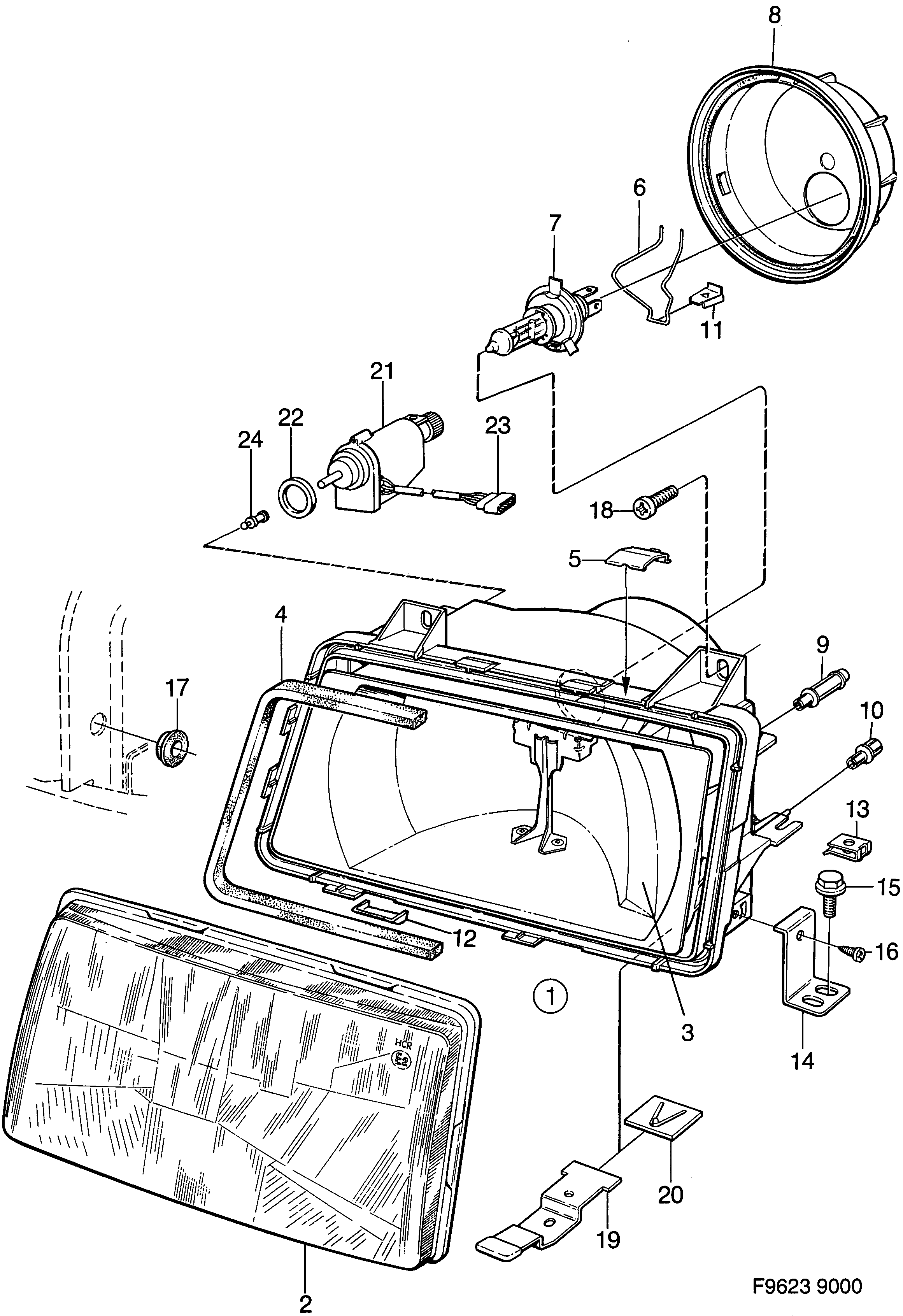

430: Système électrique, généralités - Eclairage - Phare
