Où trouver le schéma éclaté et les références de pièces pour Direction sur Saab 9000 1986 ?

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Direction sur Saab 9000 1986. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Comment identifier une référence de pièce constructeur Saab dans la section Direction ?

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Comment copier une référence de pièce Saab de la section Direction pour passer commande ?

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Que signifie la mention NLS sur une référence de rechange Saab ?

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Direction est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Comment vérifier si les références de la section Direction conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

EPC

Accédez à votre espace Saabiste.

Articles Mon Garage Diagnostic WIS EPC Soutien

Rejoindre

Retour aux Modèles

Retour aux Groupes

Rechercher par VIN

Recherche par référence

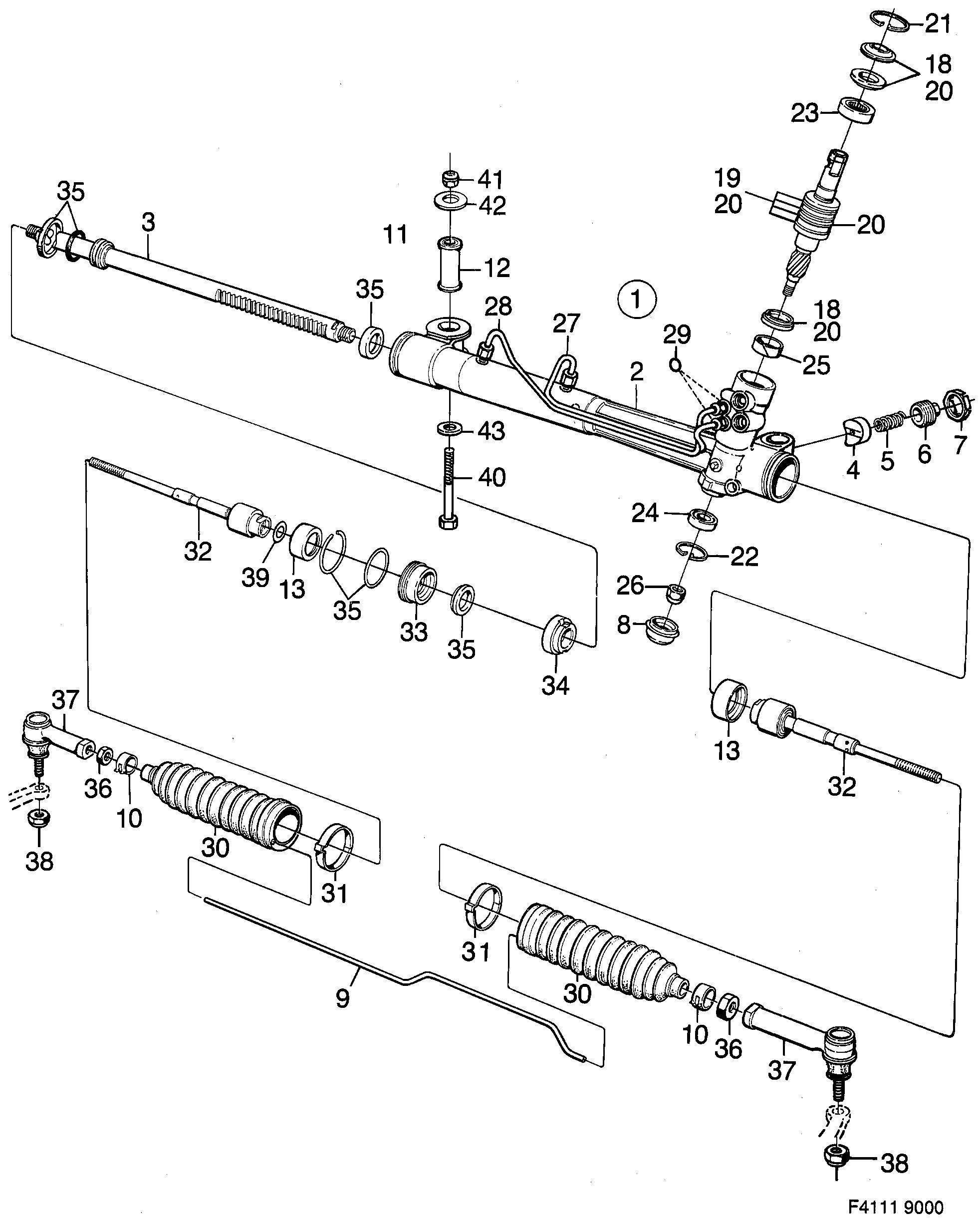

220: Train avant - Direction - Boîtier de direction

(1985 - 1989) | Pour Saab 9000 (1986)

100%

(N°190)

Section 220

(N°250)

Pos.	Réf.	Description	Usage	Qté
1	41 05 052 88 27 164 Boîtier direction (8959595,8969560) (8971921) \| Egalement...	Boîtier direction	(8959595,8969560) (8971921) \| Egalement...	1
1	89 93 529 89 93 669 Boîtier direction Seulement pour la réparation...	Boîtier direction	Seulement pour la réparation...	1
1	41 05 060 Boîtier direction RHD • (8960585) (8969586,8971939) \| Egalement...	Boîtier direction	RHD (8960585) (8969586,8971939) \| Egalement...	1
2	89 68 737 Boîtier direction N'est pas une pièce...	Boîtier direction	N'est pas une pièce...	2
3	89 55 601 41 05 508 Crémaillère	Crémaillère		1
3	89 60 536 41 05 516 Crémaillère RHD	Crémaillère	RHD	1
4	89 37 005 41 99 923 Plongeur	Plongeur		1
5	89 63 985 Ressort	Ressort		1
6	89 37 021 Vis	Vis		1
7	89 37 039 Contre-écrou	Contre-écrou		1
8	89 55 742 Capsule	Capsule		1
9	89 55 718 Tuyau	Tuyau		1
10	89 37 161 Pince serrage	Pince serrage		2
11	89 93 511 Jeu douille	Jeu douille		1
12	89 34 119 Bague caoutchouc	Bague caoutchouc		2
13	89 36 684 Anneau	Anneau		2
18	41 04 493 Jeu joints pignon	Jeu joints	pignon	X
	41 04 022 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
	41 03 990 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
	41 04 592 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
19	41 04 519 Jeu joints pignon	Jeu joints	pignon	X
	89 36 882 Bague en Téflon N'est pas une pièce...	Bague en Téflon	N'est pas une pièce...	4
20	41 04 535 Kit réparation LHD • pignon	Kit réparation	LHD pignon	X
	89 67 929 Pignon N'est pas une pièce...	Pignon	N'est pas une pièce...	1
25	89 36 619 Bague	Bague		1
20	41 04 550 Kit réparation RHD • pignon	Kit réparation	RHD pignon	X
	89 67 937 Pignon N'est pas une pièce...	Pignon	N'est pas une pièce...	1
21	89 36 908 Anneau verrouillage	Anneau verrouillage		1
22	89 36 973 Anneau verrouillage	Anneau verrouillage		1
23	89 36 932 30 539 591 Roulement aiguilles	Roulement aiguilles		1
24	89 36 965 Roulement billes	Roulement billes		1
26	41 04 162 Contre-écrou	Contre-écrou		1
27	41 05 565 Kit tuyaux LHD • court	Kit tuyaux	LHD court	X
	89 62 565 Tuyau N'est pas une pièce...	Tuyau	N'est pas une pièce...	1
29	41 04 014 Joint torique	Joint torique		1
27	41 05 581 Kit tuyaux RHD • court	Kit tuyaux	RHD court	X
	89 64 090 Tuyau N'est pas une pièce...	Tuyau	N'est pas une pièce...	1
28	41 05 573 Kit tuyaux LHD • long	Kit tuyaux	LHD long	X
	89 62 573 Tuyau N'est pas une pièce...	Tuyau	N'est pas une pièce...	1
28	41 05 599 Kit tuyaux RHD • long	Kit tuyaux	RHD long	X
	89 64 082 Tuyau N'est pas une pièce...	Tuyau	N'est pas une pièce...	1
30	89 62 243 Jeu soufflet LH	Jeu soufflet	LH	X
	89 55 692 Soufflet N'est pas une pièce...	Soufflet	N'est pas une pièce...	1
31	89 61 310 Collier serrage	Collier serrage		1
30	89 62 516 Jeu soufflet RH	Jeu soufflet	RH	X
	89 62 524 Soufflet N'est pas une pièce...	Soufflet	N'est pas une pièce...	1
32	89 62 250 Barre direction	Barre direction		X
	89 55 650 Barre direction N'est pas une pièce...	Barre direction	N'est pas une pièce...	1
33	89 55 619 Flasque	Flasque		1
34	89 55 635 Bague	Bague		1
35	41 04 527 Jeu joints crémaillère	Jeu joints	crémaillère	X
	41 03 958 Joint torique N'est pas une pièce...	Joint torique	N'est pas une pièce...	1
	41 03 966 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
	41 03 974 Joint N'est pas une pièce...	Joint	N'est pas une pièce...	1
	41 03 982 Joint torique N'est pas une pièce...	Joint torique	N'est pas une pièce...	1
	89 37 070 Segment piston N'est pas une pièce...	Segment piston	N'est pas une pièce...	1
	89 70 873 Segment piston N'est pas une pièce...	Segment piston	N'est pas une pièce...	1
	89 55 643 Anneau verrouillage N'est pas une pièce...	Anneau verrouillage	N'est pas une pièce...	1
36	89 59 587 12 781 815 Ecrou	Ecrou		2
37	89 93 453 Bout barre direction Jeux complets	Bout barre direction Jeux complets		2
38	80 73 546 81 51 482 Contre-écrou 1985-1987	Contre-écrou	1985-1987	2
40	89 65 956 13 253 472 Vis	Vis		2
41	81 51 482 Contre-écrou (8073546)	Contre-écrou	(8073546)	2
42	89 34 259 Rondelle	Rondelle		2
43	80 73 116 11 011 199 Rondelle 1986-1989 • RH	Rondelle	1986-1989 RH	1
