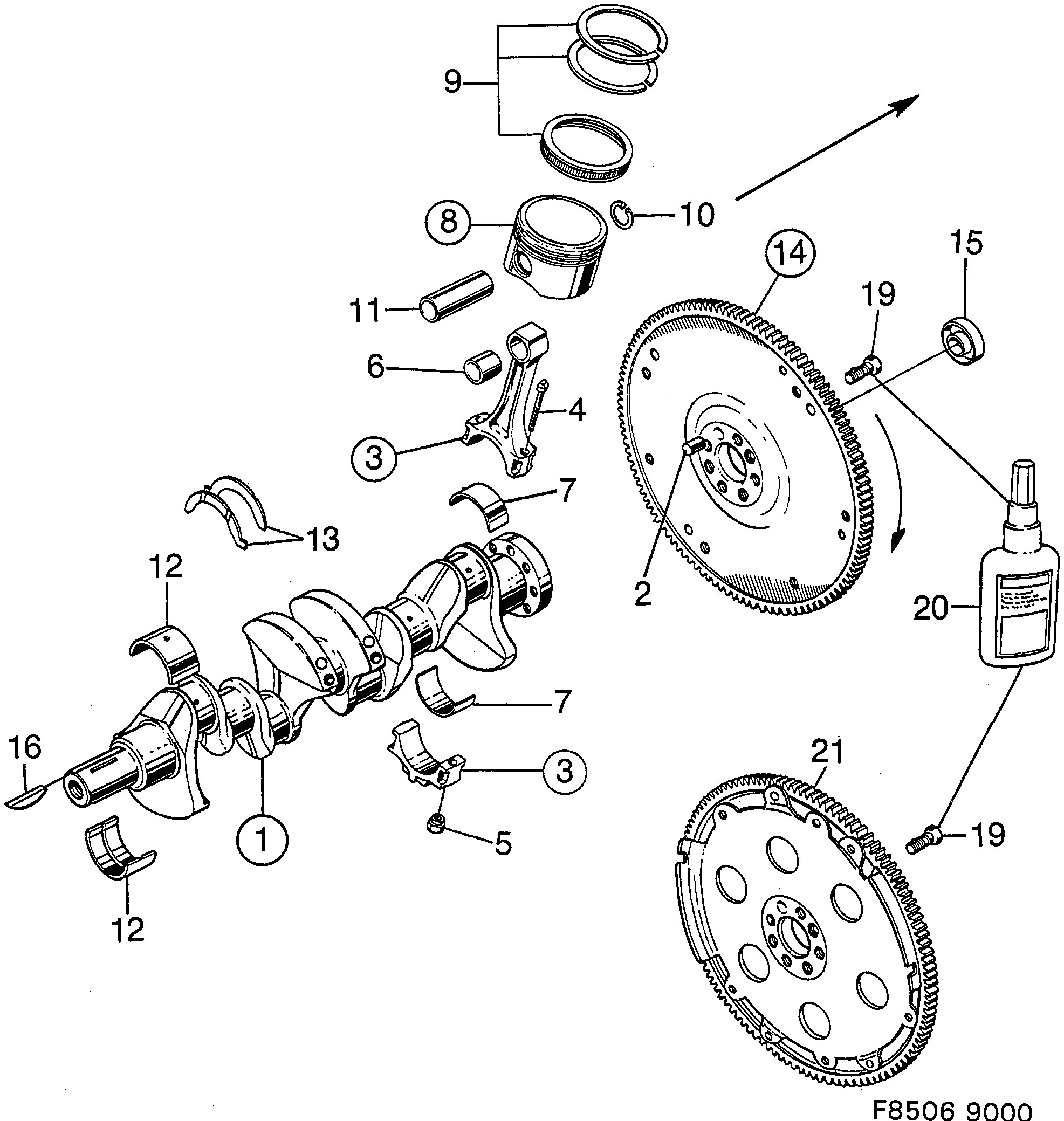

280: Moteur - Corps de moteur - Vilebrequin - Piston

(1985 - 1989) | Pour Saab 9000 (1988)

100%

(N°250)

Section 280

(N°310)

Pos.	Réf.	Description	Usage	Qté
	87 87 228 Vilebrequin 05 • PART OF 9321589	Vilebrequin	05 PART OF 9321589	1
	78 56 172 Entretoise 05 • PART OF 9321589	Entretoise	05 PART OF 9321589	1
	91 16 443 Vis 05 • PART OF 9321589	Vis	05 PART OF 9321589	1
	91 16 864 30 520 452 Clavette 05 • PART OF 9321589	Clavette	05 PART OF 9321589	1
2	80 34 928 Goupille 1986-1989 • 05	Goupille	1986-1989 05	1
6	83 47 676 Bague 1985-1988 • 05 • (8352734)	Bague	1985-1988 05 (8352734)	4
7	83 47 650 Coussinet de bielle 05 • Rouge	Coussinet de bielle	05 Rouge	8
7	83 55 349 Coussinet de bielle 05 • Bleu	Coussinet de bielle	05 Bleu	8
7	83 49 938 Coussinet de bielle 05 • 0,25 MM \| Taille...	Coussinet de bielle	05 0,25 MM \| Taille...	8
7	83 55 356 Coussinet de bielle 05 • 0,25 MM \| Taille...	Coussinet de bielle	05 0,25 MM \| Taille...	8
7	83 49 946 Coussinet de bielle 05 • 0,50 MM \| Taille...	Coussinet de bielle	05 0,50 MM \| Taille...	8
7	83 55 364 Coussinet de bielle 05 • 0,50 MM \| Taille...	Coussinet de bielle	05 0,50 MM \| Taille...	8
8	75 20 927 Piston 1986-1989 • I • CLASS AB	Piston	1986-1989 I CLASS AB	4
8	75 24 895 Piston 1986-1989 • TURBO • CLASS AB	Piston	1986-1989 TURBO CLASS AB	4
8	75 20 935 Piston 1986-1989 • I • CLASS B	Piston	1986-1989 I CLASS B	4
8	75 24 903 Piston 1986-1989 • TURBO • CLASS B	Piston	1986-1989 TURBO CLASS B	4
8	75 20 943 Piston 1986-1989 • I • CLASS C	Piston	1986-1989 I CLASS C	4
8	75 24 911 Piston 1986-1989 • TURBO • CLASS C	Piston	1986-1989 TURBO CLASS C	4
8	75 20 950 Piston 1986-1989 • I • 0,50 MM \| Taille...	Piston	1986-1989 I 0,50 MM \| Taille...	4
8	75 24 929 Piston 1986-1989 • TURBO • 0,50 MM \| Taille...	Piston	1986-1989 TURBO 0,50 MM \| Taille...	4
8	75 20 968 Piston 1986-1989 • I • 1,0 MM \| Taille...	Piston	1986-1989 I 1,0 MM \| Taille...	4
8	75 24 937 Piston 1986-1989 • TURBO • 1,0 MM \| Taille...	Piston	1986-1989 TURBO 1,0 MM \| Taille...	4
9	75 20 513 Jeu segments piston 05 • STD	Jeu segments piston	05 STD	4
9	75 20 521 Jeu segments piston 05 • 0,50 MM \| Taille...	Jeu segments piston	05 0,50 MM \| Taille...	4
9	75 20 539 Jeu segments piston 05 • 1,0 MM \| Taille...	Jeu segments piston	05 1,0 MM \| Taille...	4
10	83 47 577 Anneau verrouillage 05	Anneau verrouillage	05	8
11	83 46 983 Axe piston 05 • L=73MM	Axe piston	05 L=73MM	4
12	83 50 936 Palier vilebrequin 05 • Rouge	Palier vilebrequin	05 Rouge	10
12	83 55 315 Palier vilebrequin 05 • Bleu	Palier vilebrequin	05 Bleu	10
12	83 50 977 Palier vilebrequin 05 • 0,25 MM \| Taille...	Palier vilebrequin	05 0,25 MM \| Taille...	10
12	83 55 323 Palier vilebrequin 05 • 0,25 MM \| Taille...	Palier vilebrequin	05 0,25 MM \| Taille...	10
12	83 50 985 Palier vilebrequin 05 • 0,50 MM \| Taille...	Palier vilebrequin	05 0,50 MM \| Taille...	10
12	83 55 331 Palier vilebrequin 05 • 0,50 MM \| Taille...	Palier vilebrequin	05 0,50 MM \| Taille...	10
13	83 47 270 Rondelle butée 05	Rondelle butée	05	2
14	75 21 610 Volant TURBO, I	Volant	TURBO, I	1
14	75 09 102 Volant 1987-1989 • I	Volant	1987-1989 I	1
15	75 69 809 Bague guide 05	Bague guide	05	1
16	ClavetteCorps de moteur 05	ClavetteCorps de moteur 05
19	88 59 191 Vis 05	Vis	05	7
20	74 96 292 Le freinage des filetages 05 • 50 ML \| fort...	Le freinage des filetages	05 50 ML \| fort...	X
21	78 56 149 Flasque entraînement 1988-1988 • 05 • (7589419)	Flasque entraînement	1988-1988 05 (7589419)	1
