Question 1

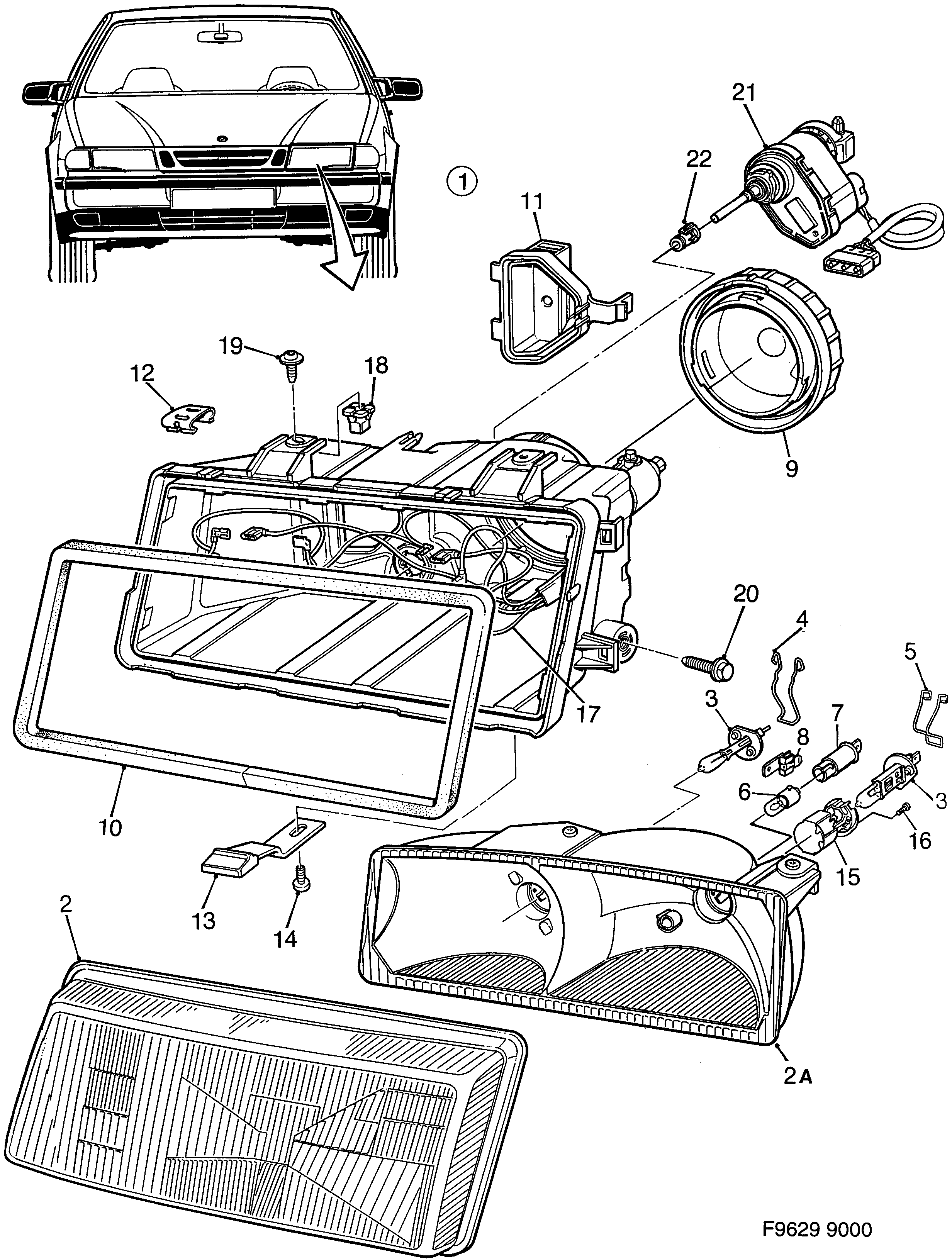

Où trouver le schéma éclaté et les références de pièces pour Eclairage sur Saab 9000 1993 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Eclairage sur Saab 9000 1993. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Eclairage ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Eclairage pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Eclairage est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Eclairage conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

Pos.	Réf.	Description	Usage	Qté
1	90 81 373 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	90 81 381 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
1	90 85 671 Phare LH \| Jaune. Pour...	Phare	LH \| Jaune. Pour...	1
1	90 85 689 Phare RH \| Jaune. Pour...	Phare	RH \| Jaune. Pour...	1
1	90 82 918 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	90 82 926 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
2	90 81 431 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	90 81 449 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	90 89 772 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	90 89 780 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	90 84 013 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	90 84 021 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2A	90 81 415 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
2A	90 81 423 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
2A	90 83 999 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
2A	90 84 005 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
3	40 60 364 93 169 009 Ampoule	Ampoule		2
4	40 89 256 Ressort	Ressort		1
5	44 47 744 Ressort (4380085)	Ressort	(4380085)	1
6	71 57 308 12 798 497 Ampoule 40/238 274 005	Ampoule	40/238 274 005	1
7	43 81 448 Porte-lampe	Porte-lampe		1
8	43 81 455 Agrafe	Agrafe		1
9	85 39 710 Bouchon étanche	Bouchon étanche		1
10	90 82 439 95 21 881 Joint	Joint		1
11	90 85 416 Couvercle	Couvercle		1
12	95 56 705 Clip	Clip		10
13	90 82 579 Butée	Butée		1
14	79 22 891 Vis	Vis		1
15	44 47 736 Porte-lampe	Porte-lampe		1
16	44 47 751 Vis	Vis		3
17	42 53 407 Câblage	Câblage		1
18	79 75 261 Ecrou	Ecrou		4
19	79 73 001 Vis	Vis		4
20	79 78 109 11 900 354 Vis	Vis		4
21	40 94 967 Moteur électrique LH	Moteur électrique	LH	1
21	43 43 125 Moteur électrique RH	Moteur électrique	RH	1
22	49 57 510 Vis réglage	Vis réglage		2

Pos.	Réf.	Description	Usage	Qté
1	90 81 373 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	90 81 381 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
1	90 85 671 Phare LH \| Jaune. Pour...	Phare	LH \| Jaune. Pour...	1
1	90 85 689 Phare RH \| Jaune. Pour...	Phare	RH \| Jaune. Pour...	1
1	90 82 918 Phare LH \| Pour circulation...	Phare	LH \| Pour circulation...	1
1	90 82 926 Phare RH \| Pour circulation...	Phare	RH \| Pour circulation...	1
2	90 81 431 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	90 81 449 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	90 89 772 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	90 89 780 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2	90 84 013 Verre de projecteur LH \| Pour circulation...	Verre de projecteur	LH \| Pour circulation...	1
2	90 84 021 Verre de projecteur RH \| Pour circulation...	Verre de projecteur	RH \| Pour circulation...	1
2A	90 81 415 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
2A	90 81 423 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
2A	90 83 999 Réflecteur LH \| Pour circulation...	Réflecteur	LH \| Pour circulation...	1
2A	90 84 005 Réflecteur RH \| Pour circulation...	Réflecteur	RH \| Pour circulation...	1
3	40 60 364 93 169 009 Ampoule	Ampoule		2
4	40 89 256 Ressort	Ressort		1
5	44 47 744 Ressort (4380085)	Ressort	(4380085)	1
6	71 57 308 12 798 497 Ampoule 40/238 274 005	Ampoule	40/238 274 005	1
7	43 81 448 Porte-lampe	Porte-lampe		1
8	43 81 455 Agrafe	Agrafe		1
9	85 39 710 Bouchon étanche	Bouchon étanche		1
10	90 82 439 95 21 881 Joint	Joint		1
11	90 85 416 Couvercle	Couvercle		1
12	95 56 705 Clip	Clip		10
13	90 82 579 Butée	Butée		1
14	79 22 891 Vis	Vis		1
15	44 47 736 Porte-lampe	Porte-lampe		1
16	44 47 751 Vis	Vis		3
17	42 53 407 Câblage	Câblage		1
18	79 75 261 Ecrou	Ecrou		4
19	79 73 001 Vis	Vis		4
20	79 78 109 11 900 354 Vis	Vis		4
21	40 94 967 Moteur électrique LH	Moteur électrique	LH	1
21	43 43 125 Moteur électrique RH	Moteur électrique	RH	1
22	49 57 510 Vis réglage	Vis réglage		2

500: Système électrique, généralités - Eclairage - Phare
