Question 1

Où trouver le schéma éclaté et les références de pièces pour Eclairage sur Saab 9000 1993 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Eclairage sur Saab 9000 1993. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Eclairage ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Eclairage pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Eclairage est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Eclairage conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

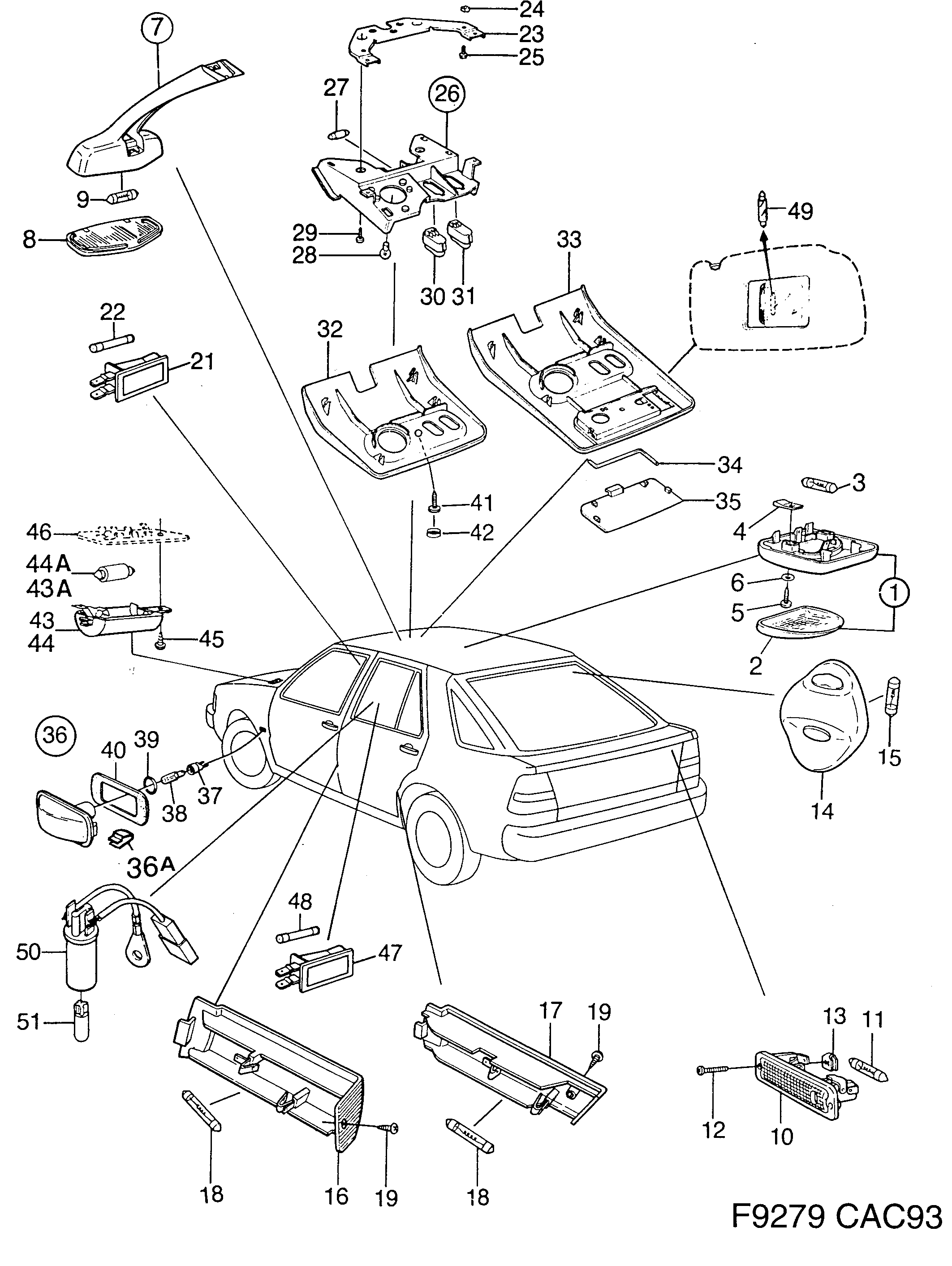

Pos.	Réf.	Description	Usage	Qté
1	40 90 239 Plafonnier 1990-	Plafonnier	1990-	1
2	40 60 406 Verre de lampe	Verre de lampe		1
3	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
4	79 67 995 Ecrou d'agrafe 1990-	Ecrou d'agrafe	1990-	2
5	79 22 388 79 77 960 Vis 1990-	Vis	1990-	2
7	95 01 941 Lampe rétroviseur	Lampe	rétroviseur	1
8	95 02 055 Verre de lampe	Verre de lampe		1
9	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
10	85 77 801 Lampe coffre à bagages	Lampe	coffre à bagages	1
11	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
12	79 70 346 Vis	Vis		2
13	79 72 771 Ecrou d'agrafe	Ecrou d'agrafe		2
13	95 45 435 Pince serrage	Pince serrage		2
14	95 00 273 Lampe	Lampe		2
15	95 06 080 Ampoule	Ampoule		1
16	95 64 253 Lampe LH \| porte avant	Lampe	LH \| porte avant	1
16	95 64 261 Lampe RH \| porte avant	Lampe	RH \| porte avant	1
17	95 63 677 Lampe LH \| porte arrière	Lampe	LH \| porte arrière	1
17	95 63 685 Lampe RH \| porte arrière	Lampe	RH \| porte arrière	1
18	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	4
19	79 63 937 Vis	Vis		4
21	95 92 098 Lampe boîte à gants	Lampe	boîte à gants	1
22	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
23	97 65 595 Console	Console		1
24	79 74 983 Ecrou de benne	Ecrou de benne		2
25	92 59 524 Vis	Vis		2
26	40 37 701 Plaque base 1990-	Plaque base	1990-	1
27	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
28	95 06 080 Ampoule	Ampoule		1
29	79 22 347 Vis	Vis		4
30	95 05 447 Interrupteur lampe lecture	Interrupteur	lampe lecture	1
31	95 05 439 Interrupteur éclairage intérieur	Interrupteur	éclairage intérieur	1
32	96 60 176 Couvercle Pour voitures sans toit...	Couvercle	Pour voitures sans toit...	1
33	97 65 553 Couvercle Pour voitures équipées d'un...	Couvercle	Pour voitures équipées d'un...	1
34	ManivelleCorps de carrosserie	ManivelleCorps de carrosserie
35	97 66 114 Couvercle Pour voitures équipées d'un...	Couvercle	Pour voitures équipées d'un...	1
36	91 24 132 Lampe latérale	Lampe latérale		2
36A	48 30 113 Clip	Clip		1
37	95 21 857 Porte-lampe	Porte-lampe		1
38	95 12 880 93 190 471 Ampoule 40/238 300 008	Ampoule	40/238 300 008	1
39	95 12 898 44 84 259 Joint	Joint		1
40	91 24 140 Joint	Joint		2
41	79 71 351 Vis	Vis		1
42	97 99 354 Couvercle	Couvercle		1
44	43 20 339 Lampe compartiment moteur 1991-1993	Lampe compartiment moteur	1991-1993	1
44A	95 14 324 Ampoule 1991-1993	Ampoule	1991-1993	1
45	79 22 800 Vis	Vis		1
46	Tôle fixationTableau de bord	Tôle fixationTableau de bord
47	95 69 948 Eclairage console centrale	Eclairage	console centrale	1
48	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
49	95 78 618 Lampe pare-soleil	Lampe	pare-soleil	2
50	85 78 775 Porte-lampe indicateur de position des...	Porte-lampe	indicateur de position des...	1
51	85 00 613 93 190 474 Ampoule indicateur de position des...	Ampoule	indicateur de position des...	1

Pos.	Réf.	Description	Usage	Qté
1	40 90 239 Plafonnier 1990-	Plafonnier	1990-	1
2	40 60 406 Verre de lampe	Verre de lampe		1
3	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
4	79 67 995 Ecrou d'agrafe 1990-	Ecrou d'agrafe	1990-	2
5	79 22 388 79 77 960 Vis 1990-	Vis	1990-	2
7	95 01 941 Lampe rétroviseur	Lampe	rétroviseur	1
8	95 02 055 Verre de lampe	Verre de lampe		1
9	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
10	85 77 801 Lampe coffre à bagages	Lampe	coffre à bagages	1
11	85 01 264 93 190 936 Ampoule 40/238 265 003	Ampoule	40/238 265 003	1
12	79 70 346 Vis	Vis		2
13	79 72 771 Ecrou d'agrafe	Ecrou d'agrafe		2
13	95 45 435 Pince serrage	Pince serrage		2
14	95 00 273 Lampe	Lampe		2
15	95 06 080 Ampoule	Ampoule		1
16	95 64 253 Lampe LH \| porte avant	Lampe	LH \| porte avant	1
16	95 64 261 Lampe RH \| porte avant	Lampe	RH \| porte avant	1
17	95 63 677 Lampe LH \| porte arrière	Lampe	LH \| porte arrière	1
17	95 63 685 Lampe RH \| porte arrière	Lampe	RH \| porte arrière	1
18	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	4
19	79 63 937 Vis	Vis		4
21	95 92 098 Lampe boîte à gants	Lampe	boîte à gants	1
22	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
23	97 65 595 Console	Console		1
24	79 74 983 Ecrou de benne	Ecrou de benne		2
25	92 59 524 Vis	Vis		2
26	40 37 701 Plaque base 1990-	Plaque base	1990-	1
27	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
28	95 06 080 Ampoule	Ampoule		1
29	79 22 347 Vis	Vis		4
30	95 05 447 Interrupteur lampe lecture	Interrupteur	lampe lecture	1
31	95 05 439 Interrupteur éclairage intérieur	Interrupteur	éclairage intérieur	1
32	96 60 176 Couvercle Pour voitures sans toit...	Couvercle	Pour voitures sans toit...	1
33	97 65 553 Couvercle Pour voitures équipées d'un...	Couvercle	Pour voitures équipées d'un...	1
34	ManivelleCorps de carrosserie	ManivelleCorps de carrosserie
35	97 66 114 Couvercle Pour voitures équipées d'un...	Couvercle	Pour voitures équipées d'un...	1
36	91 24 132 Lampe latérale	Lampe latérale		2
36A	48 30 113 Clip	Clip		1
37	95 21 857 Porte-lampe	Porte-lampe		1
38	95 12 880 93 190 471 Ampoule 40/238 300 008	Ampoule	40/238 300 008	1
39	95 12 898 44 84 259 Joint	Joint		1
40	91 24 140 Joint	Joint		2
41	79 71 351 Vis	Vis		1
42	97 99 354 Couvercle	Couvercle		1
44	43 20 339 Lampe compartiment moteur 1991-1993	Lampe compartiment moteur	1991-1993	1
44A	95 14 324 Ampoule 1991-1993	Ampoule	1991-1993	1
45	79 22 800 Vis	Vis		1
46	Tôle fixationTableau de bord	Tôle fixationTableau de bord
47	95 69 948 Eclairage console centrale	Eclairage	console centrale	1
48	70 84 197 Ampoule 40/238 261 002	Ampoule	40/238 261 002	1
49	95 78 618 Lampe pare-soleil	Lampe	pare-soleil	2
50	85 78 775 Porte-lampe indicateur de position des...	Porte-lampe	indicateur de position des...	1
51	85 00 613 93 190 474 Ampoule indicateur de position des...	Ampoule	indicateur de position des...	1
