Question 1

Où trouver le schéma éclaté et les références de pièces pour Boîte de vitesses, automatique sur Saab 9000 1994 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Boîte de vitesses, automatique sur Saab 9000 1994. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Boîte de vitesses, automatique ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Boîte de vitesses, automatique pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Boîte de vitesses, automatique est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Boîte de vitesses, automatique conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

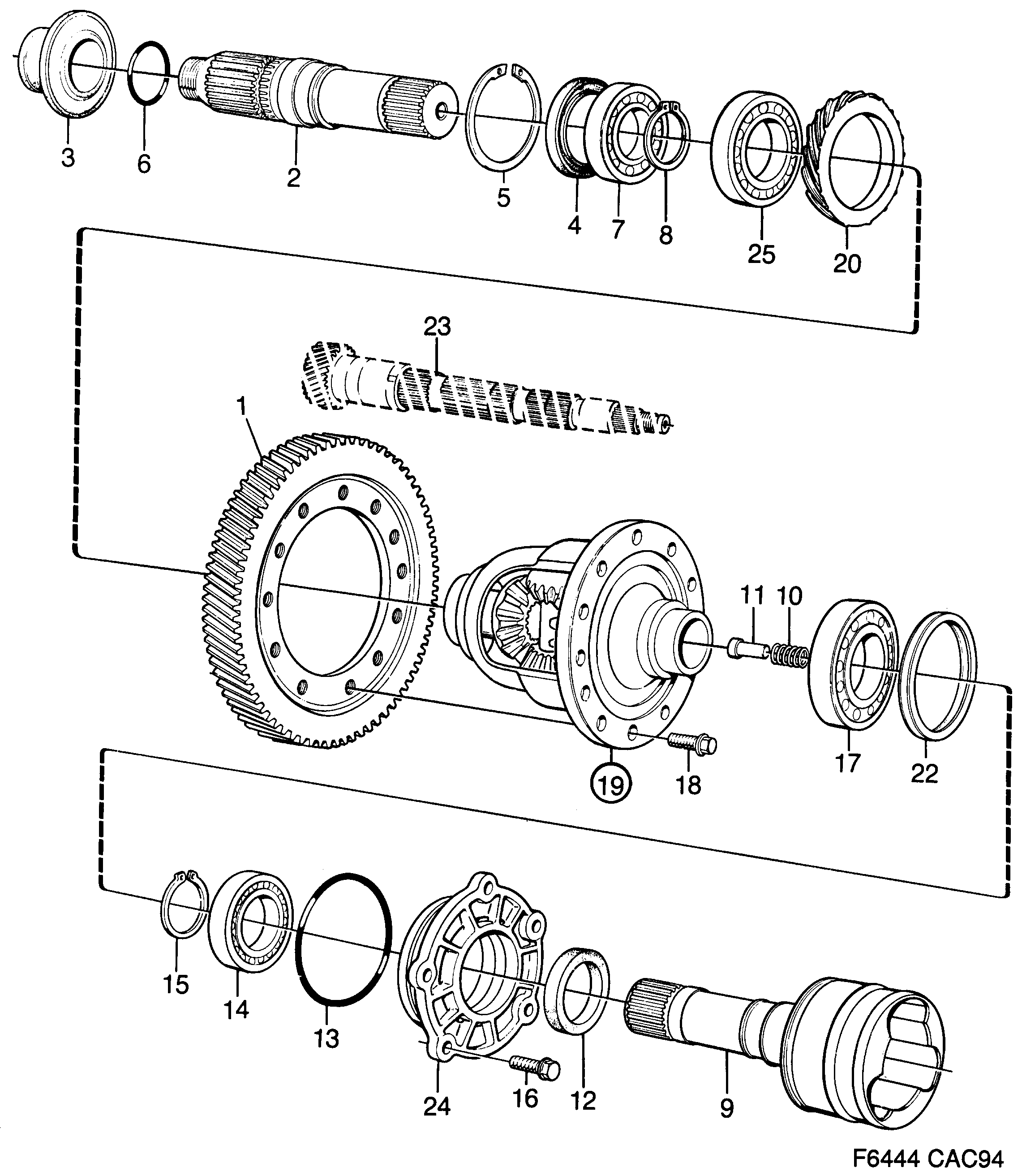

Pos.	Réf.	Description	Usage	Qté
	Boîte de vitesses, automatiqueArbre commande Boîte de vitesses: 01, A	Boîte de vitesses, automatiqueArbre commande Boîte de vitesses: 01, A
1	40 26 977 Couronne 4-CYL	Couronne	4-CYL	1
2	87 23 140 Arbre	Arbre		1
4	75 92 223 Joint	Joint		1
5	80 48 324 Anneau	Anneau		1
5	79 15 036 80 48 324 Anneau verrouillage Alternative au 8048324.	Anneau verrouillage	Alternative au 8048324.	1
6	75 94 898 Joint torique	Joint torique		1
7	75 58 950 Roulement billes	Roulement billes		1
8	80 47 813 87 28 198 Circlip	Circlip		1
8	79 15 200 87 28 198 Anneau verrouillage Alternative au 8047813.	Anneau verrouillage	Alternative au 8047813.	1
9	87 20 948 Flasque entraînement LH	Flasque entraînement	LH	1
9	41 03 222 Flasque entraînement B204L, B234TURBO • LH	Flasque entraînement	B204L, B234TURBO LH	1
10	87 04 314 Ressort	Ressort		1
11	87 04 322 Plongeur	Plongeur		1
12	42 80 376 Joint	Joint		1
13	75 94 120 Joint torique	Joint torique		1
14	75 58 950 Roulement billes	Roulement billes		1
15	79 15 200 87 28 198 Anneau verrouillage	Anneau verrouillage		1
16	75 58 497 Vis à tête hexagonale	Vis à tête hexagonale		5
17	75 58 430 Roulement rouleaux	Roulement rouleaux		1
17	46 14 160 Roulement rouleaux FA 43005, 43009, 43205,...	Roulement rouleaux	FA 43005, 43009, 43205,...	1
18	75 71 862 Vis 4-CYL	Vis	4-CYL	11
18	75 71 870 Vis 4-CYL • ALT. TO 7571862	Vis	4-CYL ALT. TO 7571862	11
18	44 91 973 Vis 4-CYL, 6-CYL • FA 43005, 43009, 43205,...	Vis	4-CYL, 6-CYL FA 43005, 43009, 43205,...	10
19	87 27 778 87 46 406 Différentiel	Différentiel		1
19	87 29 766 87 46 406 Différentiel -2002 • B234TURBO	Différentiel	-2002 B234TURBO	1
20	87 27 232 Pignon	Pignon		1
22	41 22 123 Rondelle ajustée 0,15MM	Rondelle ajustée	0,15MM	X
22	41 22 131 Rondelle ajustée 0,20MM	Rondelle ajustée	0,20MM	X
22	41 22 149 Rondelle ajustée 0,25MM	Rondelle ajustée	0,25MM	X
22	41 22 156 Rondelle ajustée 0,30MM	Rondelle ajustée	0,30MM	X
22	41 22 164 Rondelle ajustée 0,35MM	Rondelle ajustée	0,35MM	X
22	41 22 172 Rondelle ajustée 0,40MM	Rondelle ajustée	0,40MM	X
22	41 22 180 Rondelle ajustée 0,70MM	Rondelle ajustée	0,70MM	X
22	41 22 198 Rondelle ajustée 1,00MM	Rondelle ajustée	1,00MM	X
22	41 22 206 Rondelle ajustée 1,20MM	Rondelle ajustée	1,20MM	X
22	41 22 214 Rondelle ajustée 1,50MM	Rondelle ajustée	1,50MM	X
23	PignonBoîte de vitesses, automatique Boîte de vitesses: 01, A	PignonBoîte de vitesses, automatique Boîte de vitesses: 01, A
24	87 19 098 Siège palier	Siège palier		1
25	75 58 448 Roulement rouleaux	Roulement rouleaux		1
25	46 14 178 Roulement rouleaux FA 43005, 43009, 43205,...	Roulement rouleaux	FA 43005, 43009, 43205,...	1
	75 75 509 Jeu joints Jeux complets B234I • arbre moteur	Jeu joints Jeux complets	B234I arbre moteur	X
	75 75 566 Kit réparation Jeux complets B234I • LH \| arbre moteur	Kit réparation Jeux complets	B234I LH \| arbre moteur	X
	75 75 574 Kit réparation Jeux complets B234I • RH \| arbre moteur	Kit réparation Jeux complets	B234I RH \| arbre moteur	X
	74 96 094 Kit joints Jeux complets Phase 1-2	Kit joints Jeux complets	Phase 1-2	X
	74 96 102 Kit joints Jeux complets Phase 3	Kit joints Jeux complets	Phase 3	X

Pos.	Réf.	Description	Usage	Qté
	Boîte de vitesses, automatiqueArbre commande Boîte de vitesses: 01, A	Boîte de vitesses, automatiqueArbre commande Boîte de vitesses: 01, A
1	40 26 977 Couronne 4-CYL	Couronne	4-CYL	1
2	87 23 140 Arbre	Arbre		1
4	75 92 223 Joint	Joint		1
5	80 48 324 Anneau	Anneau		1
5	79 15 036 80 48 324 Anneau verrouillage Alternative au 8048324.	Anneau verrouillage	Alternative au 8048324.	1
6	75 94 898 Joint torique	Joint torique		1
7	75 58 950 Roulement billes	Roulement billes		1
8	80 47 813 87 28 198 Circlip	Circlip		1
8	79 15 200 87 28 198 Anneau verrouillage Alternative au 8047813.	Anneau verrouillage	Alternative au 8047813.	1
9	87 20 948 Flasque entraînement LH	Flasque entraînement	LH	1
9	41 03 222 Flasque entraînement B204L, B234TURBO • LH	Flasque entraînement	B204L, B234TURBO LH	1
10	87 04 314 Ressort	Ressort		1
11	87 04 322 Plongeur	Plongeur		1
12	42 80 376 Joint	Joint		1
13	75 94 120 Joint torique	Joint torique		1
14	75 58 950 Roulement billes	Roulement billes		1
15	79 15 200 87 28 198 Anneau verrouillage	Anneau verrouillage		1
16	75 58 497 Vis à tête hexagonale	Vis à tête hexagonale		5
17	75 58 430 Roulement rouleaux	Roulement rouleaux		1
17	46 14 160 Roulement rouleaux FA 43005, 43009, 43205,...	Roulement rouleaux	FA 43005, 43009, 43205,...	1
18	75 71 862 Vis 4-CYL	Vis	4-CYL	11
18	75 71 870 Vis 4-CYL • ALT. TO 7571862	Vis	4-CYL ALT. TO 7571862	11
18	44 91 973 Vis 4-CYL, 6-CYL • FA 43005, 43009, 43205,...	Vis	4-CYL, 6-CYL FA 43005, 43009, 43205,...	10
19	87 27 778 87 46 406 Différentiel	Différentiel		1
19	87 29 766 87 46 406 Différentiel -2002 • B234TURBO	Différentiel	-2002 B234TURBO	1
20	87 27 232 Pignon	Pignon		1
22	41 22 123 Rondelle ajustée 0,15MM	Rondelle ajustée	0,15MM	X
22	41 22 131 Rondelle ajustée 0,20MM	Rondelle ajustée	0,20MM	X
22	41 22 149 Rondelle ajustée 0,25MM	Rondelle ajustée	0,25MM	X
22	41 22 156 Rondelle ajustée 0,30MM	Rondelle ajustée	0,30MM	X
22	41 22 164 Rondelle ajustée 0,35MM	Rondelle ajustée	0,35MM	X
22	41 22 172 Rondelle ajustée 0,40MM	Rondelle ajustée	0,40MM	X
22	41 22 180 Rondelle ajustée 0,70MM	Rondelle ajustée	0,70MM	X
22	41 22 198 Rondelle ajustée 1,00MM	Rondelle ajustée	1,00MM	X
22	41 22 206 Rondelle ajustée 1,20MM	Rondelle ajustée	1,20MM	X
22	41 22 214 Rondelle ajustée 1,50MM	Rondelle ajustée	1,50MM	X
23	PignonBoîte de vitesses, automatique Boîte de vitesses: 01, A	PignonBoîte de vitesses, automatique Boîte de vitesses: 01, A
24	87 19 098 Siège palier	Siège palier		1
25	75 58 448 Roulement rouleaux	Roulement rouleaux		1
25	46 14 178 Roulement rouleaux FA 43005, 43009, 43205,...	Roulement rouleaux	FA 43005, 43009, 43205,...	1
	75 75 509 Jeu joints Jeux complets B234I • arbre moteur	Jeu joints Jeux complets	B234I arbre moteur	X
	75 75 566 Kit réparation Jeux complets B234I • LH \| arbre moteur	Kit réparation Jeux complets	B234I LH \| arbre moteur	X
	75 75 574 Kit réparation Jeux complets B234I • RH \| arbre moteur	Kit réparation Jeux complets	B234I RH \| arbre moteur	X
	74 96 094 Kit joints Jeux complets Phase 1-2	Kit joints Jeux complets	Phase 1-2	X
	74 96 102 Kit joints Jeux complets Phase 3	Kit joints Jeux complets	Phase 3	X
