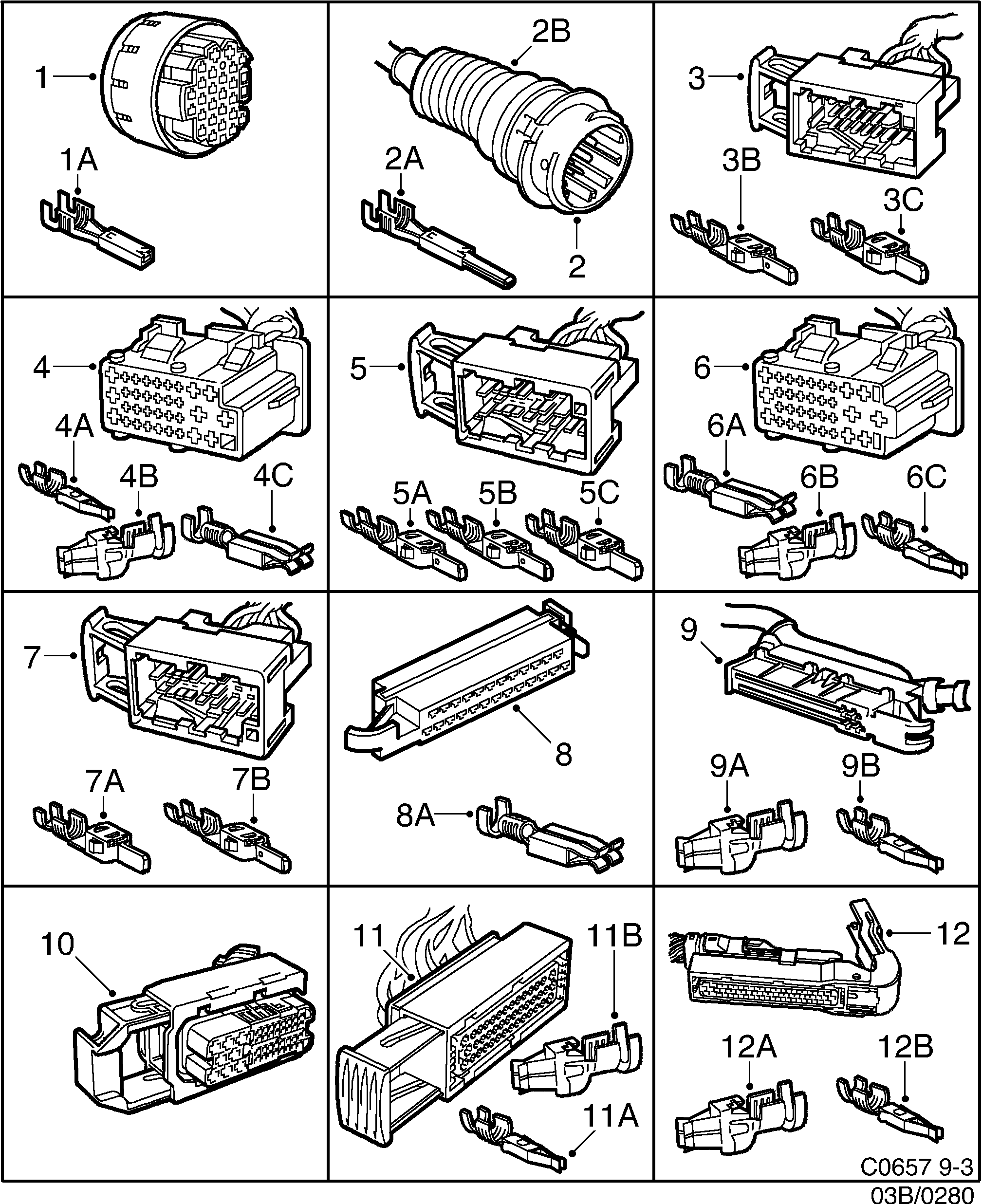

280: Système électrique, boîte de connexion - Conduites et fusibles - Connecteur, etc - 27 broches-70 broches

(1998 - 2000) | Pour Saab 9-3 (9400) (1998)

100%

(N°250)

Section 280

(N°310)

Pos.	Réf.	Description	Usage	Qté
1	49 41 779 Boîtier de connecteur CONNECTION FRONT DOOR \|...	Boîtier de connecteur	CONNECTION FRONT DOOR \|...	X
1A	42 24 846 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
1A	42 24 861 Cosse AREA 1,5-2,5 MM2	Cosse	AREA 1,5-2,5 MM2	X
2	49 41 787 Boîtier de connecteur CONNECTION FRONT DOOR \|...	Boîtier de connecteur	CONNECTION FRONT DOOR \|...	X
2A	42 34 373 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
2A	42 23 616 Cosse AREA 1,5-2,5 MM2	Cosse	AREA 1,5-2,5 MM2	X
2B	42 22 360 Protection	Protection		X
3	48 06 873 Boîtier de connecteur ELECTRICAL FRONT SEAT \|...	Boîtier de connecteur	ELECTRICAL FRONT SEAT \|...	X
3B	41 15 275 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
3B	41 15 457 12 790 614 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
3B	41 15 077 12 789 934 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
3C	41 15 580 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
4	41 73 803 52 41 435 Boîtier contact 1998-1998 • CONNECTION INSTRUMENT CABLE HARNESS,...	Boîtier contact	1998-1998 CONNECTION INSTRUMENT CABLE HARNESS,...	X
4A	41 15 499 12 790 414 Cosse 1998-1998 • AREA 0,5-1,0 MM2	Cosse	1998-1998 AREA 0,5-1,0 MM2	X
4B	91 20 957 12 789 796 Cosse 1998-1998 • AREA 1,0-2,5 MM2	Cosse	1998-1998 AREA 1,0-2,5 MM2	X
4C	91 20 791 30 520 557 Cosse 1998-1998 • AREA 2,5-4,0 MM2	Cosse	1998-1998 AREA 2,5-4,0 MM2	X
5	41 73 852 12 798 080 Boîtier contact CONNECTION INSTRUMENT CABLE HARNESS,...	Boîtier contact	CONNECTION INSTRUMENT CABLE HARNESS,...	X
5A	41 15 457 12 790 614 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
5B	41 15 077 12 789 934 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
5C	41 15 580 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
6	48 11 345 Boîtier de connecteur 1998-1999 • CONNECTION INSTRUMENT CABLE HARNESS...	Boîtier de connecteur	1998-1999 CONNECTION INSTRUMENT CABLE HARNESS...	X
6A	91 20 791 30 520 557 Cosse 1998-1999 • AREA 2,5-4,0 MM2	Cosse	1998-1999 AREA 2,5-4,0 MM2	X
6B	91 20 957 12 789 796 Cosse 1998-1999 • AREA 1,0-2,5 MM2	Cosse	1998-1999 AREA 1,0-2,5 MM2	X
6C	41 15 499 12 790 414 Cosse 1998-1999 • AREA 0,5-1,0 MM2	Cosse	1998-1999 AREA 0,5-1,0 MM2	X
7	48 11 352 Boîtier de connecteur 1998-1999 • CONNECTION FRONT CABLE HARNESS...	Boîtier de connecteur	1998-1999 CONNECTION FRONT CABLE HARNESS...	X
7A	41 15 580 Cosse 1998-1999 • AREA 1,0-2,5 MM2	Cosse	1998-1999 AREA 1,0-2,5 MM2	X
7B	41 15 457 12 790 614 Cosse 1998-1999 • AREA 0,5-1,0 MM2	Cosse	1998-1999 AREA 0,5-1,0 MM2	X
7B	41 15 077 12 789 934 Cosse 1998-1999 • AREA 1,0-2,5 MM2	Cosse	1998-1999 AREA 1,0-2,5 MM2	X
8	42 03 659 Boîtier de connecteur 1998-1999 • ELECTRONIC UNIT TCM \|...	Boîtier de connecteur	1998-1999 ELECTRONIC UNIT TCM \|...	X
8A	91 20 957 12 789 796 Cosse 1998-1999 • AREA 1,0-2,5 MM2	Cosse	1998-1999 AREA 1,0-2,5 MM2	X
9	95 65 045 Boîtier contact CONTROL PANEL ACC \|...	Boîtier contact	CONTROL PANEL ACC \|...	X
9A	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
9B	40 63 970 12 790 467 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
10	48 13 424 Boîtier de connecteur ELECTRONIC CONTROL UNIT DIESEL...	Boîtier de connecteur	ELECTRONIC CONTROL UNIT DIESEL...	X
10A	52 49 297 Cosse AREA 0,5-0,75 MM2	Cosse	AREA 0,5-0,75 MM2	X
11	41 15 002 Boîtier de connecteur ELECTRONIC CONTROL UNIT SOFT...	Boîtier de connecteur	ELECTRONIC CONTROL UNIT SOFT...	X
11A	41 15 499 12 790 414 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
11B	91 20 957 12 789 796 Cosse AREA 1,0-2,5 MM2	Cosse	AREA 1,0-2,5 MM2	X
12	41 76 616 Boîtier de connecteur TWICE, TRIONIC \| 70-poles,...	Boîtier de connecteur	TWICE, TRIONIC \| 70-poles,...	X
12A	91 20 957 12 789 796 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
12B	41 15 499 12 790 414 Cosse AREA 0,5-1,0 MM2	Cosse	AREA 0,5-1,0 MM2	X
