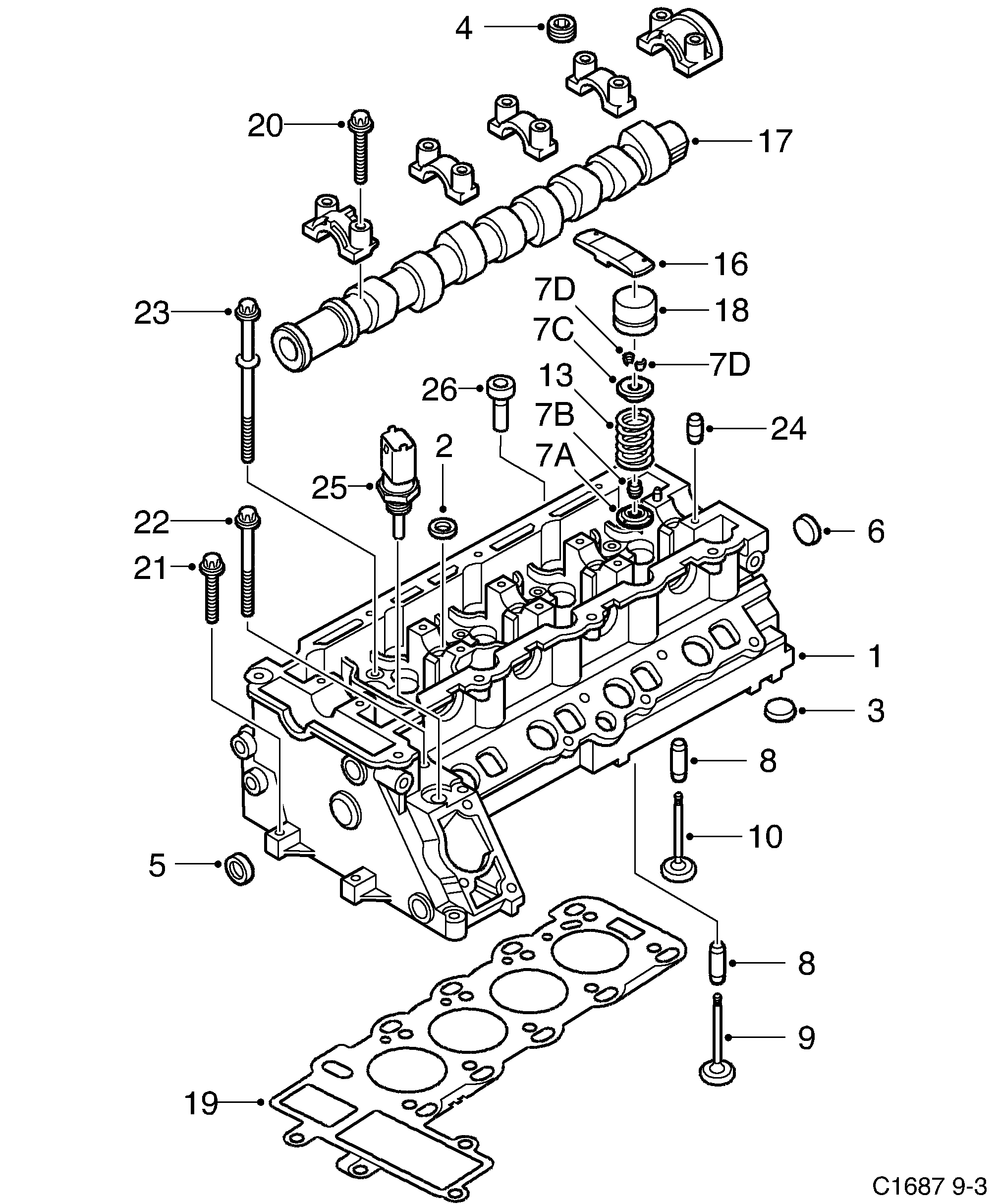

170: Moteur - Corps de moteur - Culasse

(1998 - 2002 | D223L) | Pour Saab 9-3 (9400) (1999)

100%

(N°165)

Section 170

(N°190)

Pos.	Réf.	Description	Usage	Qté
1	47 72 240 55 353 379 Culasse D223L	Culasse	D223L	1
2	95 42 754 90 529 032 Rondelle étanchéité D223L • (47 72 257)	Rondelle étanchéité	D223L (47 72 257)	2
3	47 72 265 11 071 923 Rondelle étanchéité D223L	Rondelle étanchéité	D223L	6
4	45 00 179 11 049 133 Obturateur à vis D223L	Obturateur à vis	D223L	4
5	47 70 004 90 502 542 Rondelle étanchéité D223L	Rondelle étanchéité	D223L	2
6	45 00 781 11 094 191 Rondelle étanchéité D223L	Rondelle étanchéité	D223L	6
	47 71 101 11 095 512 Obturateur à vis D223L	Obturateur à vis	D223L	5
	GoujonSystème de carburant D223L	GoujonSystème de carburant D223L			10
	46 21 306 90 466 779 Raccord D223L	Raccord	D223L	1
7A	45 00 880 90 410 740 Rondelle élastique D223L	Rondelle élastique	D223L	16
7B	45 00 898 90 410 741 Joint D223L	Joint	D223L	16
7C	45 00 914 90 354 649 Rondelle ressort soupape D223L	Rondelle ressort soupape	D223L	16
7D	45 00 922 90 354 648 Taquet D223L	Taquet	D223L	32
8	45 00 633 90 572 642 Guide soupape 1998-2001 • D223L • STD	Guide soupape	1998-2001 D223L STD	16
8	45 00 658 90 410 733 Guide soupape 1998-2001 • D223L • (47 72 273) ÖD...	Guide soupape	1998-2001 D223L (47 72 273) ÖD...	16
8	45 00 666 90 410 856 Guide soupape 1998-2001 • D223L • (47 72 281) ÖD...	Guide soupape	1998-2001 D223L (47 72 281) ÖD...	16
9	95 43 307 90 502 319 Soupape admission D223L • (47 72 380) STD	Soupape admission	D223L (47 72 380) STD	8
9	47 72 398 90 502 321 Soupape admission D223L • 0,075 MM \| Surdimension	Soupape admission	D223L 0,075 MM \| Surdimension	8
9	47 72 406 90 502 322 Soupape admission D223L • 0,150 MM \| Surdimension	Soupape admission	D223L 0,150 MM \| Surdimension	8
10	95 43 315 12 992 480 Soupape d'échappement D223L • (47 72 414) STD	Soupape d'échappement	D223L (47 72 414) STD	8
10	47 72 422 90 502 327 Soupape d'échappement D223L • 0,075 MM \| Surdimension	Soupape d'échappement	D223L 0,075 MM \| Surdimension	8
10	47 72 430 90 502 328 Soupape d'échappement D223L • 0,150 MM \| Surdimension	Soupape d'échappement	D223L 0,150 MM \| Surdimension	8
13	95 42 945 90 500 731 Ressort soupape D223L • (47 72 448)	Ressort soupape	D223L (47 72 448)	16
16	95 42 952 90 502 753 Logemement arbres cames D223L • (47 72 455)	Logemement arbres cames	D223L (47 72 455)	8
17	47 73 644 91 20 253 Arbre cames 1999-2002 • D223L	Arbre cames	1999-2002 D223L	1
18	95 42 978 91 17 905 Poussoir soupape D223L • (47 70 301)	Poussoir soupape	D223L (47 70 301)	16
19	95 44 669 93 179 232 Joint D223L • (47 72 489) T=1,3...	Joint	D223L (47 72 489) T=1,3...	1
19	95 44 677 93 179 233 Joint D223L • (47 72 497) T=1,4...	Joint	D223L (47 72 497) T=1,4...	1
20	43 47 340 11 093 792 Vis -2001 • D223L	Vis	-2001 D223L	10
21	95 42 986 11 097 441 Vis D223L • (47 72 539)	Vis	D223L (47 72 539)	3
22	95 43 000 11 096 621 Vis D223L • (47 72 521)	Vis	D223L (47 72 521)	1
23	95 43 018 90 502 072 Vis D223L • (47 72 513)	Vis	D223L (47 72 513)	10
24	95 42 853 90 281 475 Goujon élastique D223L • (47 72 299)	Goujon élastique	D223L (47 72 299)	2
25	90 541 937 Détecteur température 1998-2001 • D223L	Détecteur température	1998-2001 D223L	1
26	95 43 059 11 095 821 Vis D223L • (47 72 547)	Vis	D223L (47 72 547)	2
