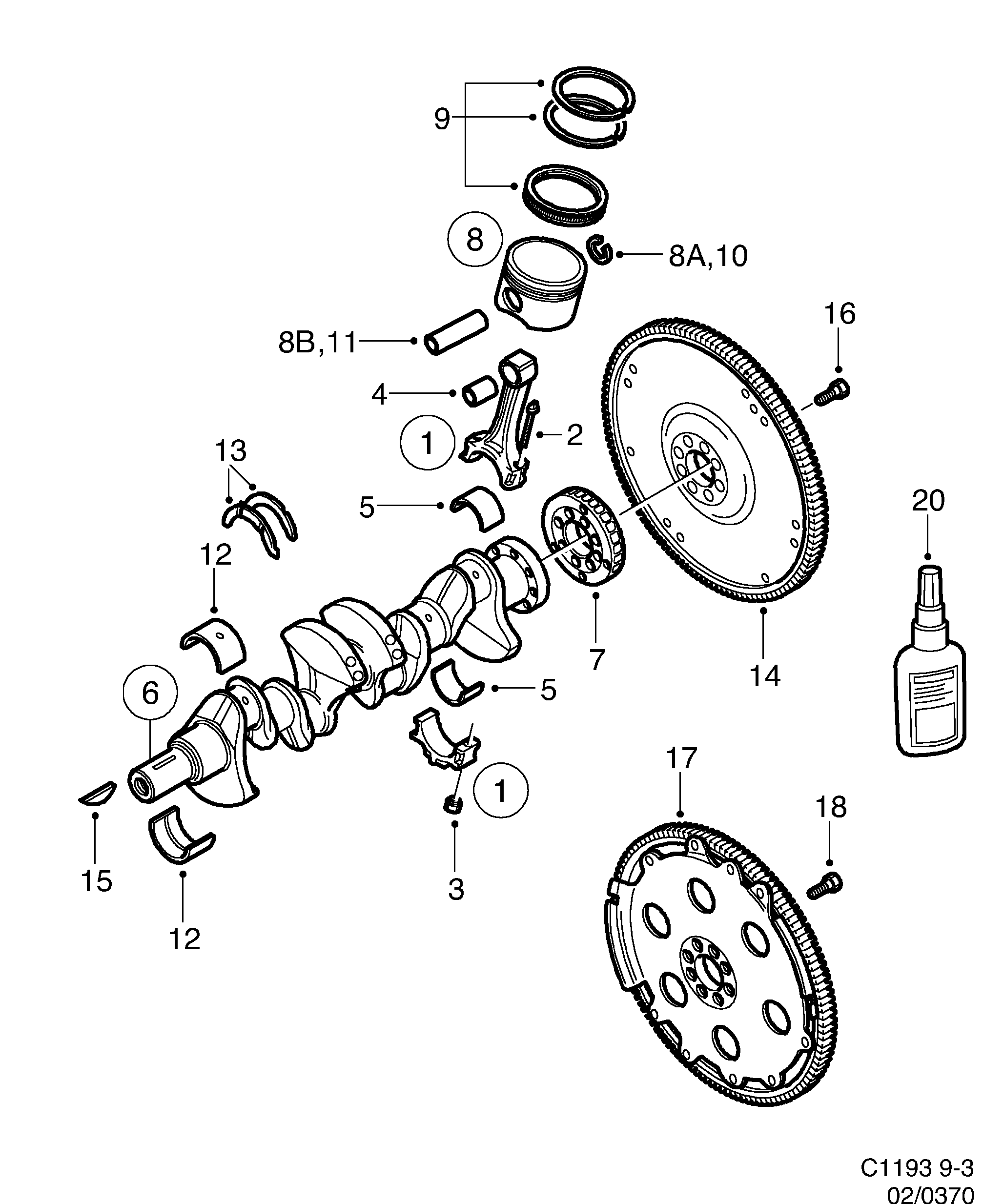

370: Moteur - Corps de moteur - Vilebrequin - Piston

(1998 - 2003 | ESSENCE) | Pour Saab 9-3 (9400) (2001)

100%

(N°350)

Section 370

(N°380)

Pos.	Réf.	Description	Usage	Qté
1	91 97 609 32 025 544 Bielle assemble -2001 • B205	Bielle assemble	-2001 B205	4
1	91 99 217 30 589 312 Bielle assemble 2001-2003 • B205	Bielle assemble	2001-2003 B205	4
1	91 97 617 30 584 322 Bielle assemble 2000-2001 • B235R	Bielle assemble	2000-2001 B235R	4
1	91 99 233 30 589 313 Bielle assemble 2001-2002 • B235R	Bielle assemble	2001-2002 B235R	4
2	59 55 083 Vis 2001- • B205, B235	Vis	2001- B205, B235	8
3	74 80 684 Ecrou ESSENCE	Ecrou	ESSENCE	8
4	91 92 790 30 584 299 Bague B205, B235R	Bague	B205, B235R	4
5	91 45 459 55 557 370 Coussinet de bielle ESSENCE • STD	Coussinet de bielle	ESSENCE STD	8
5	91 45 467 30 551 894 Coussinet de bielle ESSENCE • 0,25 MM \| Sous-dimension	Coussinet de bielle	ESSENCE 0,25 MM \| Sous-dimension	8
5	91 45 475 30 551 895 Coussinet de bielle ESSENCE • 0,50 MM \| Sous-dimension	Coussinet de bielle	ESSENCE 0,50 MM \| Sous-dimension	8
6	91 39 403 Vilebrequin ESSENCE	Vilebrequin	ESSENCE	1
6	91 39 460 Vilebrequin 1998-2002 • B234I, B235R	Vilebrequin	1998-2002 B234I, B235R	1
7	Disque diaphragmeEclairage ESSENCE	Disque diaphragmeEclairage ESSENCE			1
8	91 97 864 30 584 324 Piston 2000-2002 • B235R • CLASS AB	Piston	2000-2002 B235R CLASS AB	4
8	91 97 872 30 584 325 Piston 2000-2002 • B235R • CLASS B	Piston	2000-2002 B235R CLASS B	4
8	91 97 880 30 584 595 Piston 2000-2002 • B235R • 0,50 MM \| Surdimension	Piston	2000-2002 B235R 0,50 MM \| Surdimension	4
8	91 97 898 30 584 596 Piston 2000-2002 • B235R • 1,0 MM \| Surdimension	Piston	2000-2002 B235R 1,0 MM \| Surdimension	4
8	91 98 516 30 584 330 Piston 2000-2003 • B205 • CLASS AB	Piston	2000-2003 B205 CLASS AB	4
8	91 98 524 30 584 331 Piston 2000-2003 • B205 • CLASS B	Piston	2000-2003 B205 CLASS B	4
8	91 98 532 30 584 726 Piston 2000-2003 • B205 • 0,5 MM \| Surdimension	Piston	2000-2003 B205 0,5 MM \| Surdimension	4
8	91 98 540 30 584 727 Piston 2000-2003 • B205 • 1,0 MM \| Surdimension	Piston	2000-2003 B205 1,0 MM \| Surdimension	4
8A	91 85 794 55 557 265 Anneau verrouillage 2000-2002 • B235R, B205L, B205R	Anneau verrouillage	2000-2002 B235R, B205L, B205R	8
8B	91 98 078 30 582 432 Axe piston 2000-2002 • B235R, B205L, B205R • L=63MM	Axe piston	2000-2002 B235R, B205L, B205R L=63MM	4
9	91 86 701 55 557 263 Jeu segments piston 2000-2002 • B205, B235 • STD	Jeu segments piston	2000-2002 B205, B235 STD	4
9	91 86 719 Jeu segments piston 2000-2002 • B205, B235 • 0,5MM \| Surdimension	Jeu segments piston	2000-2002 B205, B235 0,5MM \| Surdimension	4
9	91 86 727 32 000 441 Jeu segments piston 2000-2002 • B205, B235 • 1,0 MM \| Surdimension	Jeu segments piston	2000-2002 B205, B235 1,0 MM \| Surdimension	4
10	91 85 794 55 557 265 Anneau verrouillage ESSENCE	Anneau verrouillage	ESSENCE	8
12	91 45 418 55 557 369 Palier vilebrequin ESSENCE • STD	Palier vilebrequin	ESSENCE STD	10
12	91 45 426 30 551 891 Palier vilebrequin ESSENCE • 0,25 MM \| Sous-dimension	Palier vilebrequin	ESSENCE 0,25 MM \| Sous-dimension	10
12	30 551 891 Palier vilebrequin ESSENCE • 0,25 MM \| Sous-dimension	Palier vilebrequin	ESSENCE 0,25 MM \| Sous-dimension	10
12	91 45 434 30 551 892 Palier vilebrequin ESSENCE • 0,50 MM \| Sous-dimension	Palier vilebrequin	ESSENCE 0,50 MM \| Sous-dimension	10
12	30 551 892 Palier vilebrequin ESSENCE • 0,50 MM \| Sous-dimension	Palier vilebrequin	ESSENCE 0,50 MM \| Sous-dimension	10
13	75 88 783 Rondelle butée ESSENCE	Rondelle butée	ESSENCE	2
14	91 79 136 Volant ESSENCE	Volant	ESSENCE	1
15	ClavetteCorps de moteur ESSENCE	ClavetteCorps de moteur ESSENCE
16	91 31 160 30 551 806 Vis ESSENCE	Vis	ESSENCE	8
17	91 67 917 Flasque entraînement ESSENCE	Flasque entraînement	ESSENCE	1
18	91 39 940 Vis ESSENCE	Vis	ESSENCE	8
20	74 96 292 Le freinage des filetages ESSENCE • 50 ML \| fort...	Le freinage des filetages	ESSENCE 50 ML \| fort...	X
