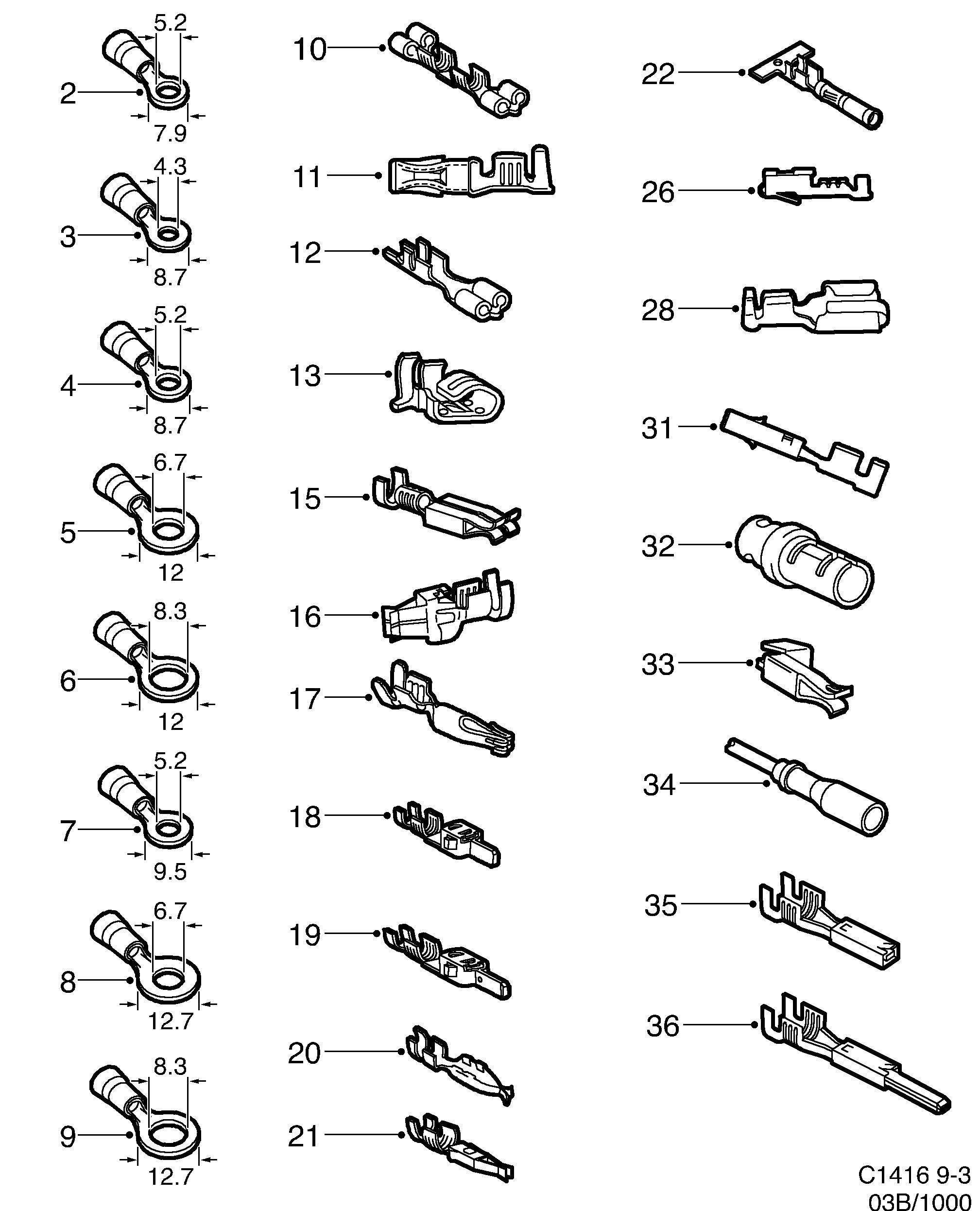

1000: Système électrique, boîte de connexion - Connecteur, etc - Cosse câble

(1998 - 2003) | Pour Saab 9-3 (9400) (2002)

100%

(N°400)

Section 1000

(N°100)

Pos.	Réf.	Description	Usage	Qté
2	71 55 229 Cosse	Cosse		X
3	71 55 237 Cosse	Cosse		X
4	71 17 880 Cosse	Cosse		X
5	78 29 617 Cosse	Cosse		X
6	79 59 349 Cosse	Cosse		X
7	71 55 658 Cosse	Cosse		X
8	78 29 666 Cosse	Cosse		X
9	78 29 674 Cosse	Cosse		X
9	79 77 556 Cosse	Cosse		X
10	51 08 238 Douille raccord	Douille raccord		X
10	51 08 246 Douille raccord	Douille raccord		X
10	51 08 253 Douille raccord	Douille raccord		X
11	44 11 278 Cosse CONTACT HOUSING 4411260	Cosse	CONTACT HOUSING 4411260	X
11	46 93 222 Cosse CONTACT HOUSING 4411260	Cosse	CONTACT HOUSING 4411260	X
11	46 93 230 Cosse CONTACT HOUSING 4411260	Cosse	CONTACT HOUSING 4411260	X
12	44 09 801 Cosse OIL PRESSURE, CONTACT HOUSING...	Cosse	OIL PRESSURE, CONTACT HOUSING...	X
12	44 64 442 12 798 482 Cosse CONTACT HOUSING 4203733	Cosse	CONTACT HOUSING 4203733	X
12	85 22 575 Câblage CONTACT HOUSING 8378630	Câblage	CONTACT HOUSING 8378630	X
12	85 04 797 Cosse CONTACT HOUSING 8533184	Cosse	CONTACT HOUSING 8533184	X
13	44 89 084 12 756 957 Cosse CONTACT HOUSING 4489076	Cosse	CONTACT HOUSING 4489076	X
15	43 50 526 Cosse CONTACT HOUSING 4113601, 4466462	Cosse	CONTACT HOUSING 4113601, 4466462	X
15	91 20 791 30 520 557 Cosse EL-DISTRIBUTION BOX CONTACT HOUSING...	Cosse	EL-DISTRIBUTION BOX CONTACT HOUSING...	X
16	91 20 957 12 789 796 Cosse EL-DISTRIBUTION BOX CONTACT HOUSING...	Cosse	EL-DISTRIBUTION BOX CONTACT HOUSING...	X
16	43 54 171 12 970 428 Cosse CONTACT HOSING 4113403, 4113411	Cosse	CONTACT HOSING 4113403, 4113411	X
16	40 61 586 Cosse CONTACT HOUSING 4113205, 4113601,...	Cosse	CONTACT HOUSING 4113205, 4113601,...	X
16	44 64 343 Cosse EL-DISTRIBUTION BOX CONTACT HOUSING...	Cosse	EL-DISTRIBUTION BOX CONTACT HOUSING...	X
17	40 63 087 Cosse CONTACT HOUSING 4174207, 4737060	Cosse	CONTACT HOUSING 4174207, 4737060	X
18	41 15 580 Cosse CONTACT HOUSING 4117560, 4117768,...	Cosse	CONTACT HOUSING 4117560, 4117768,...	X
19	41 15 457 12 790 614 Cosse CONTACT HOUSING 4113056, 4173852,...	Cosse	CONTACT HOUSING 4113056, 4173852,...	X
19	41 15 077 12 789 934 Cosse CONTACT HOUSING 4117263, 4117362,...	Cosse	CONTACT HOUSING 4117263, 4117362,...	X
19	41 15 275 Cosse CONTACT HOUSING 4174256, 4806873	Cosse	CONTACT HOUSING 4174256, 4806873	X
19	45 38 625 Cosse	Cosse		X
19	41 15 192 12 789 934 Cosse CONTACT HOUSING 4113254, 4113650,...	Cosse	CONTACT HOUSING 4113254, 4113650,...	X
20	40 63 970 12 790 467 Cosse CONTACT HOUSING 4060869, 4109187,...	Cosse	CONTACT HOUSING 4060869, 4109187,...	X
21	44 66 801 Cosse CONTACT HOSING 4517702, 4737060,...	Cosse	CONTACT HOSING 4517702, 4737060,...	X
21	41 15 499 12 790 414 Cosse CONTACT HOSING 4113007, 4115002,...	Cosse	CONTACT HOSING 4113007, 4115002,...	X
22	44 09 728 30 552 537 Cosse CONTACT HOUSING 4201208	Cosse	CONTACT HOUSING 4201208	X
22	47 34 513 Cosse CONTACT HOUSING 4201208	Cosse	CONTACT HOUSING 4201208	X
26	44 88 458 Cosse CONTACT HOUSING 4201273, 4434841,...	Cosse	CONTACT HOUSING 4201273, 4434841,...	X
26	44 18 505 Cosse CONTACT HOUSING 4201224, 4203378,...	Cosse	CONTACT HOUSING 4201224, 4203378,...	X
28	44 64 400 Cosse CONTACT HOUSING 8544363, 8574949	Cosse	CONTACT HOUSING 8544363, 8574949	X
31	44 12 961 12 756 961 Cosse CONTACT HOUSING 4463014	Cosse	CONTACT HOUSING 4463014	X
31	45 38 229 Cosse CONTACT HOUSING 4410593	Cosse	CONTACT HOUSING 4410593	X
32	95 09 746 Cosse CONTACT HOUSING 4224457	Cosse	CONTACT HOUSING 4224457	X
33	Cosse NLS	Cosse	NLS	X
34	85 47 804 Bloc connexion SIDE INDICATOR LAMP, CONTACT...	Bloc connexion	SIDE INDICATOR LAMP, CONTACT...	X
35	42 24 846 Cosse CONTACT HOUSING 4941779	Cosse	CONTACT HOUSING 4941779	X
35	42 24 861 Cosse CONTACT HOUSING 4941779	Cosse	CONTACT HOUSING 4941779	X
36	42 34 373 Cosse CONTACT HOUSING 4941787	Cosse	CONTACT HOUSING 4941787	X
36	42 23 616 Cosse CONTACT HOUSING 4941787	Cosse	CONTACT HOUSING 4941787	X
