Question 1

Où trouver le schéma éclaté et les références de pièces pour Direction sur Saab 9-3 (9440) 2003 ?

Accepted Answer

Retrouvez sur Saabiste.net le schéma technique interactif officiel et la nomenclature des pièces pour Direction sur Saab 9-3 (9440) 2003. Chaque composant y est détaillé avec sa référence d'origine constructeur (OEM Saab).

Question 2

Comment identifier une référence de pièce constructeur Saab dans la section Direction ?

Accepted Answer

Chaque composant du schéma technique éclaté possède un repère numéroté interactif. En cliquant sur ce repère visuel, vous surlignez instantanément la ligne correspondante dans notre nomenclature, affichant la référence OEM exacte, la quantité requise et les restrictions de numéros de châssis.

Question 3

Comment copier une référence de pièce Saab de la section Direction pour passer commande ?

Accepted Answer

Cliquez directement sur le numéro de pièce (formaté en code mono-espace) dans le tableau. Saabiste copie automatiquement la référence de rechange OEM dans votre presse-papiers pour faciliter vos commandes et recherches chez vos distributeurs ou spécialistes Saab.

Question 4

Que signifie la mention NLS sur une référence de rechange Saab ?

Accepted Answer

L'abréviation NLS signifie « No Longer Serviced » (référence épuisée auprès du réseau constructeur). Si une pièce d'origine de la section Direction est marquée NLS, notre catalogue affiche, dès qu'elle est connue, la référence de substitution officielle recommandée par Saab.

Question 5

Comment vérifier si les références de la section Direction conviennent aux Saab en conduite à gauche (LHD) ou à droite (RHD) ?

Accepted Answer

La compatibilité de direction est précisée dans la colonne des restrictions du tableau des pièces. De plus, notre catalogue dynamique filtre automatiquement et masque les références incompatibles avec le type de direction (LHD/RHD) de votre Saab selon vos critères de filtrage initiaux.

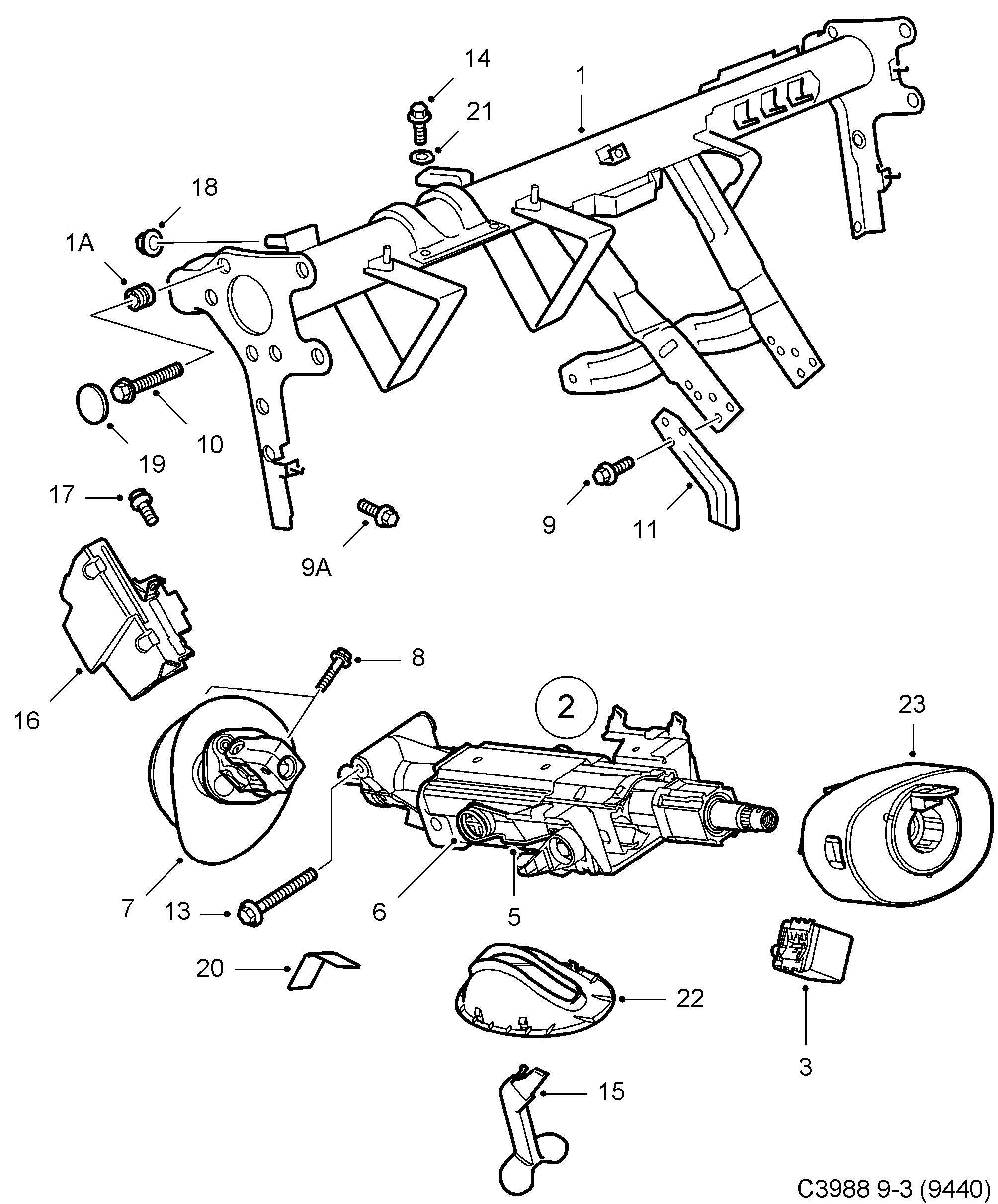

Pos.	Réf.	Description	Usage	Qté
1	12 797 269 12 805 349 Elément volant direction 2003-2004, LHD	Elément volant direction	2003-2004, LHD	1
1	12 797 270 12 805 350 Elément volant direction 2003-2004, RHD	Elément volant direction	2003-2004, RHD	1
1A	90 562 292 Ecrou	Ecrou		2
2	93 185 440 Colonne de direction -2003, LHD • (12801338)	Colonne de direction	-2003, LHD (12801338)	1
2	12 800 923 93 186 014 Colonne de direction 2003-2005, LHD • with Countershaft	Colonne de direction	2003-2005, LHD with Countershaft	1
2	93 185 441 Colonne de direction -2003, RHD • (12801339)	Colonne de direction	-2003, RHD (12801339)	1
2	12 800 924 93 186 015 Colonne de direction 2003-2005, RHD • with Countershaft	Colonne de direction	2003-2005, RHD with Countershaft	1
2	12 804 551 93 186 015 Colonne de direction -2005, RHD • Z18XE, Z19DT, Z19DTH • with Countershaft	Colonne de direction	-2005, RHD Z18XE, Z19DT, Z19DTH with Countershaft	1
3	12 801 116 Antivol volant -2003, LHD • Voir WIS, réglage/remplacement avant...	Antivol volant	-2003, LHD Voir WIS, réglage/remplacement avant...	1
3	12 801 153 Antivol volant 2003-2005, LHD	Antivol volant	2003-2005, LHD	1
5	12 798 184 Ressort	Ressort		1
6	12 798 185 Fixation	Fixation		2
7	12 791 283 12 759 580 Arbre intermédiaire 2003-2004, LHD	Arbre intermédiaire	2003-2004, LHD	1
7	12 791 284 Arbre intermédiaire 2003-2004, RHD	Arbre intermédiaire	2003-2004, RHD	1
7	12 759 058 12 759 582 Arbre intermédiaire -2005, RHD • B207	Arbre intermédiaire	-2005, RHD B207	1
8	92 152 308 12 766 715 Vis	Vis		2
9	92 152 142 Vis	Vis		10
9A	92 150 996 Vis	Vis		2
10	92 152 144 Vis	Vis		2
11	12 797 271 Béquille LH	Béquille	LH	1
11	12 797 272 Béquille RH	Béquille	RH	1
13	92 152 017 Vis	Vis		1
14	11 900 364 Vis	Vis		2
15	12 826 779 Poignée	Poignée		1
16	12 797 061 Protection LHD • RH	Protection	LHD RH	1
17	92 150 371 Vis 2003-2003, LHD • RH	Vis	2003-2003, LHD RH	1
18	90 191 908 Ecrou	Ecrou		2
19	92 150 203 Tampon	Tampon		2
20	12 799 889 Tapis isolant -2003	Tapis isolant	-2003	1
22	CapotTableau de bord	CapotTableau de bord
23	Unité électroniqueTableau de bord	Unité électroniqueTableau de bord

Pos.	Réf.	Description	Usage	Qté
1	12 797 269 12 805 349 Elément volant direction 2003-2004, LHD	Elément volant direction	2003-2004, LHD	1
1	12 797 270 12 805 350 Elément volant direction 2003-2004, RHD	Elément volant direction	2003-2004, RHD	1
1A	90 562 292 Ecrou	Ecrou		2
2	93 185 440 Colonne de direction -2003, LHD • (12801338)	Colonne de direction	-2003, LHD (12801338)	1
2	12 800 923 93 186 014 Colonne de direction 2003-2005, LHD • with Countershaft	Colonne de direction	2003-2005, LHD with Countershaft	1
2	93 185 441 Colonne de direction -2003, RHD • (12801339)	Colonne de direction	-2003, RHD (12801339)	1
2	12 800 924 93 186 015 Colonne de direction 2003-2005, RHD • with Countershaft	Colonne de direction	2003-2005, RHD with Countershaft	1
2	12 804 551 93 186 015 Colonne de direction -2005, RHD • Z18XE, Z19DT, Z19DTH • with Countershaft	Colonne de direction	-2005, RHD Z18XE, Z19DT, Z19DTH with Countershaft	1
3	12 801 116 Antivol volant -2003, LHD • Voir WIS, réglage/remplacement avant...	Antivol volant	-2003, LHD Voir WIS, réglage/remplacement avant...	1
3	12 801 153 Antivol volant 2003-2005, LHD	Antivol volant	2003-2005, LHD	1
5	12 798 184 Ressort	Ressort		1
6	12 798 185 Fixation	Fixation		2
7	12 791 283 12 759 580 Arbre intermédiaire 2003-2004, LHD	Arbre intermédiaire	2003-2004, LHD	1
7	12 791 284 Arbre intermédiaire 2003-2004, RHD	Arbre intermédiaire	2003-2004, RHD	1
7	12 759 058 12 759 582 Arbre intermédiaire -2005, RHD • B207	Arbre intermédiaire	-2005, RHD B207	1
8	92 152 308 12 766 715 Vis	Vis		2
9	92 152 142 Vis	Vis		10
9A	92 150 996 Vis	Vis		2
10	92 152 144 Vis	Vis		2
11	12 797 271 Béquille LH	Béquille	LH	1
11	12 797 272 Béquille RH	Béquille	RH	1
13	92 152 017 Vis	Vis		1
14	11 900 364 Vis	Vis		2
15	12 826 779 Poignée	Poignée		1
16	12 797 061 Protection LHD • RH	Protection	LHD RH	1
17	92 150 371 Vis 2003-2003, LHD • RH	Vis	2003-2003, LHD RH	1
18	90 191 908 Ecrou	Ecrou		2
19	92 150 203 Tampon	Tampon		2
20	12 799 889 Tapis isolant -2003	Tapis isolant	-2003	1
22	CapotTableau de bord	CapotTableau de bord
23	Unité électroniqueTableau de bord	Unité électroniqueTableau de bord

1100: Train avant - Direction - Elément volant direction - Colonne de direction
